首页  >  产品百科  >  QS18VN6CV45Q8

QS18VN6CV45Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, NPN输出, 检测范围43 mm
供应商型号: 1769849
供应商: 海外现货
标准整包数: 1

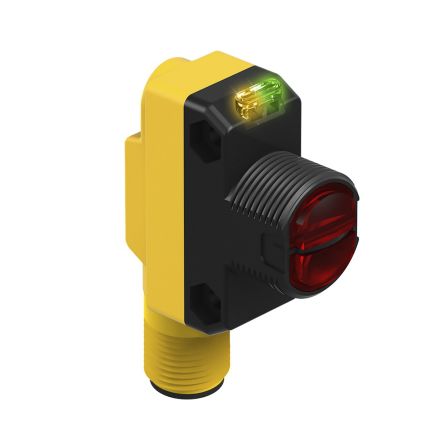

BANNER ENGINEERING 光电传感器 QS18VN6CV45Q8

QS18VN6CV45Q8概述


    产品简介


    WORLD-BEAM® QS18系列微型自含式光电传感器是一款集成化程度高、适用性强的产品,能够在各种安装环境中轻松适配或进行改造。该系列产品具备卓越的光学性能,可以媲美较大的“MINI风格”或圆柱形传感器。它的主要功能是通过光束检测来实现物体的存在、位置或运动检测,广泛应用于自动化生产线、物料处理系统以及各类工业监控场景中。

    技术参数


    - 供电电压:10 V至30 V直流电(最大纹波为10%),电流消耗小于25 mA(不包括负载)。
    - 保护特性:反极性和瞬态电压保护。
    - 光源:根据型号不同,光源分别为红外线(940 nm)或可见红光(660 nm)。
    - 调整:单次调节敏感度(增益)的电位计,可用于红外光纤、塑料光纤、汇聚模式、漫反射模式及反射模式。
    - 指示器:顶部有两个LED指示灯,分别表示电源开启状态和光线检测状态。
    - 输出配置:固态互补(SPDT)输出,提供NPN或PNP两种形式(电流沉降或源出),最大输出电流为100 mA。
    - 响应时间:所有模式下的输出响应时间从不到1毫秒到600毫秒不等。
    - 防护等级:符合IEC IP67标准和NEMA 6标准。
    - 操作条件:工作温度范围为-20°C至+70°C,湿度可达95%(最高)。
    - 认证:适用于具体型号的标准认证(例如FF50和FF100型号,日期代码为17090之前的产品请参考文档p/n 63908)。

    产品特点和优势


    WORLD-BEAM® QS18系列光电传感器凭借紧凑的尺寸设计,可以在有限的空间内灵活安装。此外,它们具有卓越的光学性能,即使在恶劣环境下也能保持稳定的检测效果。传感器的快速响应时间和高精度使得其适用于需要高速反应的应用场合。此外,多种输出接口选项(如NPN或PNP)使得这些传感器易于与不同类型的控制系统兼容,进一步增强了其在各类自动化应用中的适应性和灵活性。

    应用案例和使用建议


    WORLD-BEAM® QS18系列传感器因其高效和可靠的工作性能,常被用于自动化生产线上,如包装机械、输送机、机器人系统等领域。这些传感器能够准确识别物料的位置并反馈给控制系统,从而实现精准控制。例如,在装配线上,它们可以检测零件是否正确放置,或者在仓储物流系统中,它们可以识别货物的存在与否。
    使用建议方面,建议将传感器安装在尽量靠近目标物体的地方,以避免因光路过长导致的信号衰减。另外,安装时需注意保护电路免受物理损坏,确保传感器处于合适的温度和湿度环境中。如果在复杂背景或强光环境下使用,建议选择带有遮光罩的设计,以提高检测的准确性。

    兼容性和支持


    WORLD-BEAM® QS18系列传感器支持多种连接方式,包括4芯PVC电缆、4针M12/Euro样式和M8/Pico样式快速断开连接器。这使得该传感器易于与其他电子元件或设备集成。如果需要进一步的技术支持或服务,用户可访问官方网站Banner Engineering获取帮助。

    常见问题与解决方案


    1. 问题:接线时出现短路。
    解决方案:确保所有电气连接都由合格的专业人员进行,并严格遵守当地和国家标准。使用适当的保险丝或电流限制装置进行过流保护。

    2. 问题:传感器无法正常工作。
    解决方案:检查电源电压是否在指定范围内,并确认所有连接线正确无误。如果仍然存在问题,尝试重启系统或更换传感器。

    总结和推荐


    总体而言,WORLD-BEAM® QS18系列微型自含式光电传感器凭借其出色的性能和广泛的兼容性,是一个非常值得推荐的选择。它不仅适用于多种工业自动化应用,还具备良好的用户支持体系。如果您正在寻找一种能在恶劣环境中稳定工作的光电传感器,这款产品无疑是一个明智的选择。

QS18VN6CV45Q8参数

参数
感应方式 -
颜色感应 -
波长 -
最大工作供电电压 -
响应时间 600μs
光源 LED
输出类型 NPN
最小工作供电电压 -
感应距离 43mm
安装方式 螺纹安装
应用等级 工业级

QS18VN6CV45Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6CV45Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6CV45Q8 QS18VN6CV45Q8数据手册

QS18VN6CV45Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
