QS18APWLP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 350cm PNP 20V(AC) Visible 红色
供应商型号: 2170-QS18APWLP-ND
供应商: Digi-Key
标准整包数: 1

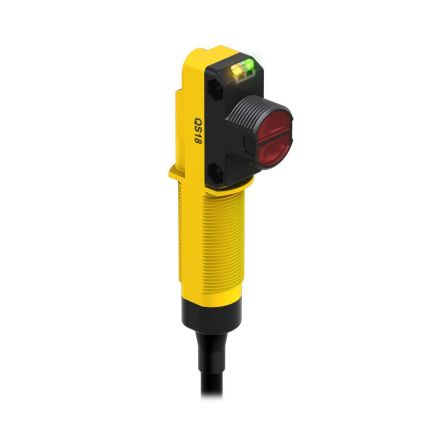

BANNER ENGINEERING 光电传感器 QS18APWLP

QS18APWLP概述

    WORLD-BEAM® QS18 Universal Voltage Sensors

    1. 产品简介


    WORLD-BEAM® QS18 Universal Voltage Sensors 是一款多功能的光电传感器,广泛应用于各种自动化和工业控制系统中。该传感器具备紧凑的直角外壳设计,适合几乎任何安装配置。它提供红外和可见光两种模式,适用于对射、反射式和漫反射等多种传感模式,能够在不同应用场景下实现精确检测。

    2. 技术参数


    | 参数 | 描述 |

    | 供电电压 | P-MOSFET型号:20至140 V ac/dc,N-MOSFET型号:20至270 V ac/dc(均小于10 mA,不包括负载) |
    | 保护电路 | 反极性保护,瞬态电压保护 |
    | 输出配置 | 单离散输出,额定负载100 mA;根据型号可选择N-MOSFET或P-MOSFET;根据型号可选择Light Operate或Dark Operate |
    | 输出评级 | 短路保护;OFF状态漏电流小于400 μA;ON状态饱和电压(P-MOSFET:2.75 V;N-MOSFET:2.5 V) |
    | 延时时间 | 上电延迟:最大直流100 ms,交流300 ms |
    | 绝缘等级 | IEC IP67,NEMA 6,UL Type 1 |
    | 工作温度 | -25°C至70°C(N-MOSFET和P-MOSFET型号);-25°C至55°C(N-MOSFET型号) |
    | 认证 | IND. CONT. EQ |

    3. 产品特点和优势


    - 灵活的安装方式:提供前装、底装(M18)、侧装以及改装支架,满足多种安装需求。
    - 强大的光学性能:紧凑的设计提供了出色的光学表现,易于适应各种应用场景。
    - 可靠的防护设计:采用密封外壳,抗1200 PSI冲洗压力,确保设备在恶劣环境下稳定运行。
    - 智能指示灯:顶部设有绿灯(电源指示)和黄灯(输出指示),方便操作者快速了解设备状态。
    - 广泛的电压范围:不同型号可适应不同的供电需求,为用户提供了极大的灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 对射模式:用于长距离物料检测,例如自动分拣系统。
    - 反射模式:适用于短距离检测,如检测传送带上产品的存在与否。
    - 漫反射模式:用于环境光线变化较大的场合,例如工业生产线中的定位和检测。
    使用建议:
    - 正确安装:确保传感器与目标物体的距离符合设定的感应范围。
    - 适当调整:通过调节灵敏度电位器,确保传感器在不同环境下的稳定工作。
    - 定期检查:在长期使用过程中,定期清洁透镜,确保其工作正常。

    5. 兼容性和支持


    - 电缆长度:标准2米(6.5英尺),也可选择9米(30英尺)电缆。
    - 接线端子:可选配Quick Disconnect(QD)端子,便于快速连接和拆卸。
    - 技术支持:制造商提供详尽的技术文档和客户支持,确保用户在使用过程中能够获得及时帮助。

    6. 常见问题与解决方案


    1. Q: 传感器输出异常闪烁?
    - A: 检查供电电压是否在规定范围内,确认接线无误。如果问题依旧,可能需要更换传感器。
    2. Q: 传感器输出一直亮起?
    - A: 检查目标物体是否遮挡传感器,或传感器设置是否处于Light Operate模式。
    3. Q: 传感器输出没有反应?
    - A: 确认传感器与目标物体的距离是否在感应范围内,尝试重新调整位置或灵敏度。

    7. 总结和推荐


    总结:WORLD-BEAM® QS18 Universal Voltage Sensors以其紧凑的设计、广泛的电压适用范围、可靠的防护设计以及便捷的操作指示灯而著称。它的多功能性和灵活性使其成为许多工业自动化项目的理想选择。
    推荐:强烈推荐WORLD-BEAM® QS18 Universal Voltage Sensors给需要高可靠性和多功能性的自动化系统项目。无论是在生产线上还是其他关键控制环节,这款传感器都能提供卓越的性能和稳定性。

QS18APWLP参数

参数
最大工作供电电压 -
响应时间 -
感应方式 -
感应距离 350cm
输出类型 PNP
颜色感应 -
最小工作供电电压 20V(AC)
波长 -
光源 Visible 红色
应用等级 工业级

QS18APWLP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18APWLP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18APWLP QS18APWLP数据手册

QS18APWLP封装设计

查看详情并下载
Symbol
Footprint
3D Model
