首页  >  产品百科  >  Q12AP6FF30Q3

Q12AP6FF30Q3

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 30mm 700μs PNP 10V 30V 红色 LED
供应商型号: 2170-Q12AP6FF30Q3-ND
供应商: Digi-Key
标准整包数: 1

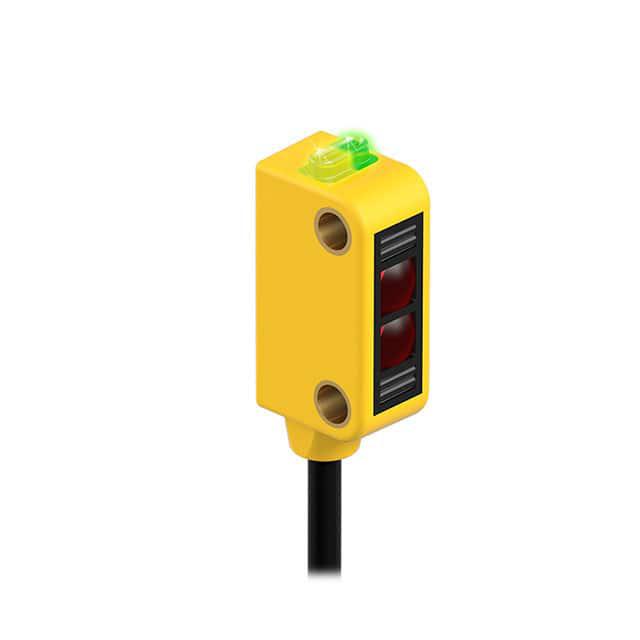

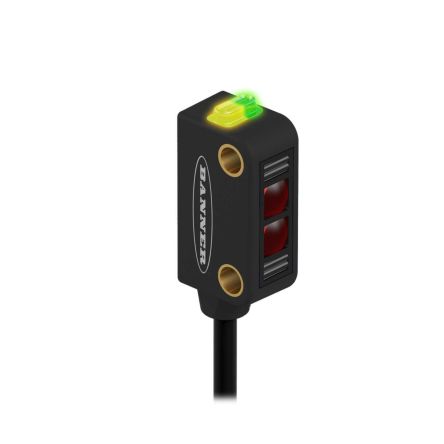

BANNER ENGINEERING 光电传感器 Q12AP6FF30Q3

Q12AP6FF30Q3概述

    Q12系列光电传感器

    1. 产品简介


    Q12系列光电传感器是小型自包含式的光电传感器,采用通用外壳设计。这些传感器配备亮度高且可见的红色(640 nm)光源,具有广泛的应用范围。标准型号提供4线2米(6.5英尺)或9米(30英尺)电缆,或带有M8螺纹连接器的150毫米(6英寸)带状电缆。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压 | 10至30伏直流电,最大电流20毫安 |
    | 检测光源 | 640纳米可见红光 |
    | 工作保护电路 | 反向极性和瞬态电压保护 |
    | 检测范围 | 对射模式:2米(6.5英尺) |
    偏振反射模式:1米(40英寸) |
    反射模式:1.5米(59英寸) |
    | 输出配置 | 双极型(1个NPN和1个PNP)固态输出,或单输出(PNP或NPN),根据型号不同可选择亮光操作(LO)或暗光操作(DO) |
    | 重复精度 | 125微秒 |
    | 开关频率 | 对射模式:385赫兹 |
    LP/LV模式:715赫兹 |
    固定场模式:590赫兹 |
    | 输出响应时间 | 对射模式:开启1.3毫秒,关闭900微秒 |
    LP/LV模式:700微秒ON/OFF |
    FF模式:850微斯ON/OFF |
    | 环境温度 | 工作温度:-20°C至+55°C(-4°F至+131°F) |
    存储温度:-30°C至+75°C(-22°F至+167°F) |
    | 认证 | 符合IEC IP67标准 |

    3. 产品特点和优势


    Q12系列光电传感器具备以下独特功能和优势:
    - 紧凑设计:仅有8毫米(0.31英寸)的紧凑型外壳,可以适应多种安装场合。
    - 光互不干扰:具有避免光干扰的电路设计,适用于多个传感器的应用场景。
    - 高级ASIC技术:使传感器具有抗光学和电气噪声的能力。
    - 双输出:双极型输出,可以同时满足PNP和NPN输出需求,增加应用灵活性。
    - 状态指示灯:内置LED状态指示灯,便于监控传感器的工作状态。

    4. 应用案例和使用建议


    Q12系列光电传感器广泛应用于自动化设备、生产线控制、物料检测等领域。例如,在包装机中用于检测产品是否存在,或在物流系统中用于识别货物位置。
    使用建议:
    - 在安装过程中确保传感器远离强光源和潜在的电磁干扰源。
    - 使用适当的固定装置和保护套,以延长传感器的使用寿命。

    5. 兼容性和支持


    - 兼容性:与各种工业标准接口兼容,适用于大多数标准电气设备。
    - 支持:如有任何问题,请联系厂商获取技术支持。厂商还提供了丰富的在线资源,包括技术文档和常见问题解答。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作。
    - 解决方案:检查电源连接是否正确,确认供电电压在规定的范围内。

    - 问题2:传感器检测范围异常。
    - 解决方案:检查反射板是否正确安装,确保反射面的效率和面积符合要求。

    - 问题3:传感器频繁误触发。
    - 解决方案:尝试调整传感器的设置或使用合适的滤波电路,减少干扰信号的影响。

    7. 总结和推荐


    综上所述,Q12系列光电传感器凭借其紧凑的设计、多样的输出配置和强大的抗噪能力,成为市场上一款非常优秀的光电传感器。它适用于多种工业应用场景,并能提供可靠的检测效果。因此,强烈推荐购买并使用该系列产品。

Q12AP6FF30Q3参数

参数
响应时间 700μs
感应方式 Background Suppression
感应距离 30mm
最小工作供电电压 10V
输出类型 PNP
颜色感应 -
光源 红色 LED
最大工作供电电压 30V
波长 -
应用等级 工业级
零件状态 在售
包装方式 盒装

Q12AP6FF30Q3厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12AP6FF30Q3数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12AP6FF30Q3 Q12AP6FF30Q3数据手册

Q12AP6FF30Q3封装设计

查看详情并下载
Symbol
Footprint
3D Model
