QS18VP6D

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, PNP输出, 检测范围450 mm
供应商型号: 2170-QS18VP6D-ND
供应商: Digi-Key
标准整包数: 1

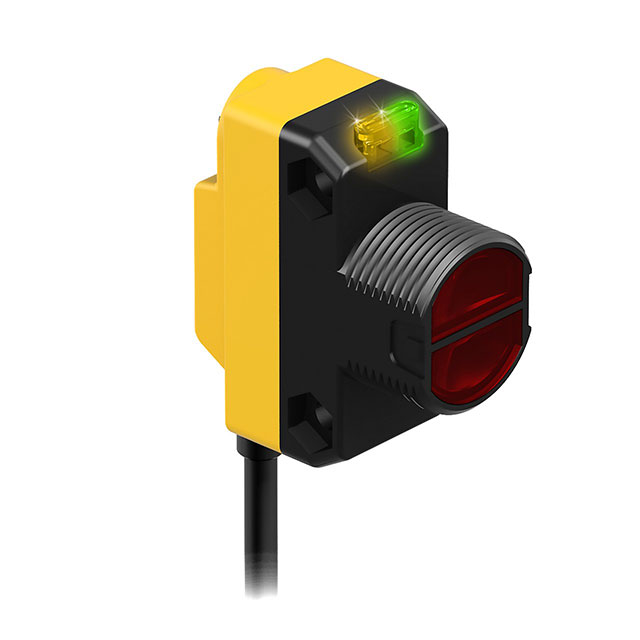

BANNER ENGINEERING 光电传感器 QS18VP6D

QS18VP6D概述

    WORLD-BEAM® QS18 技术手册

    产品简介


    WORLD-BEAM® QS18 是一种小型自包含光电传感器,采用通用外壳设计。它适用于各种安装情况,并具有优异的光学性能。这种传感器广泛应用于工业自动化、物料处理、包装机械和其他需要精确检测的应用领域。

    技术参数


    - 供电电压: 10到30V直流电(最大纹波为10%)
    - 输出配置: 固态互补型(SPDT),NPN或PNP(根据型号,电流下沉或源出)
    - 额定值: 每个输出的最大100mA,工作温度范围:-20°C至+70°C
    - 反应时间: 输出响应时间小于1毫秒,恢复时间为600微秒
    - 防护等级: 防护等级为IP67和NEMA 6
    - 电缆长度: 2米(6.5英尺)或9米(30英尺)
    - 指示灯: 绿色LED指示电源状态,黄色LED指示光感应状态
    - 输出泄漏电流: 不通电时小于50µA,工作时小于1V

    产品特点和优势


    WORLD-BEAM® QS18 以其紧凑的设计和卓越的性能脱颖而出。它能够轻松适应几乎任何安装环境,非常适合需要高精度检测的应用场合。此外,该传感器的反应时间极短,可确保出色的传感重复性。

    应用案例和使用建议


    WORLD-BEAM® QS18 可用于多种场景,例如:
    - 对射模式: 用于长距离物体检测,例如传送带上的物品检测。
    - 反向反射模式: 用于检测表面平滑的物体,如玻璃瓶盖的检测。
    - 扩散模式: 用于检测透明或半透明材料,如塑料膜。
    使用建议:
    - 环境选择: 确保传感器安装在无尘和干燥的环境中。
    - 调节敏感度: 通过调节灵敏度电位器来优化传感器的性能。

    兼容性和支持


    WORLD-BEAM® QS18 支持多种电缆选项和连接器类型,包括Pico风格和Euro风格的快速断开电缆。此外,供应商提供详细的安装指南和支持服务。

    常见问题与解决方案


    - 问题: 输出过载导致传感器无法正常工作。
    - 解决方案: 检查并调整负载,确保不超过传感器的最大电流限制。

    - 问题: 传感器在安装后没有正确响应。
    - 解决方案: 检查连接线缆和接头是否正确连接,并重新校准传感器。

    总结和推荐


    WORLD-BEAM® QS18 是一款高性能、易安装且易于维护的光电传感器。其广泛的技术规格和适应性强的特点使其成为众多工业应用的理想选择。对于需要精确检测的应用,强烈推荐使用此产品。

QS18VP6D参数

参数
感应距离 450mm
波长 -
光源 LED
输出类型 PNP
响应时间 600μs
感应方式 Diffuse
颜色感应 -
最大工作供电电压 30V
最小工作供电电压 10V
长*宽*高 31mm(长度)
应用等级 工业级
包装方式 盒装

QS18VP6D厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6D数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6D QS18VP6D数据手册
