首页  >  产品百科  >  Q20NAF200Q

Q20NAF200Q

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 200mm 2.8ms PNP 10V 30V 红色 LED
供应商型号: 2170-Q20NAF200Q-ND
供应商: Digi-Key
标准整包数: 1

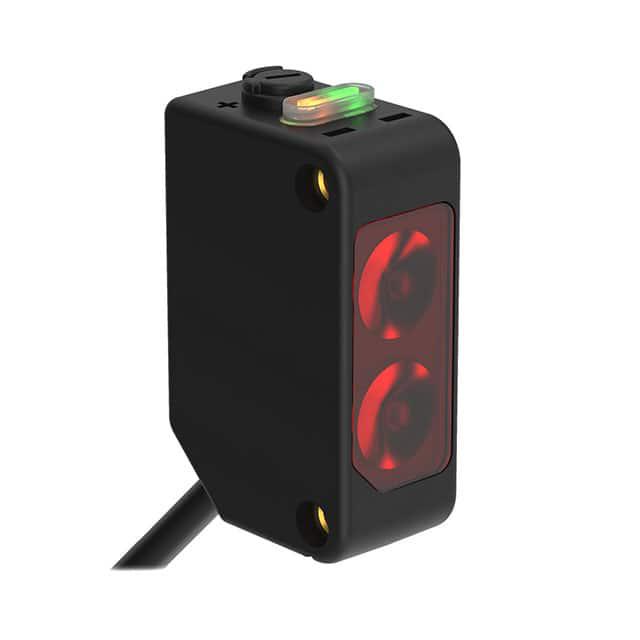

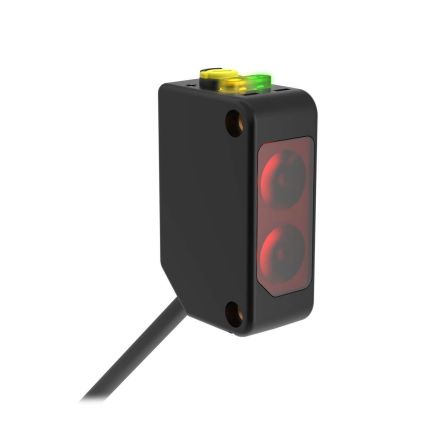

BANNER ENGINEERING 光电传感器 Q20NAF200Q

Q20NAF200Q概述

    WORLD-BEAM® Q20 Sensor with Background Suppression

    1. 产品简介


    WORLD-BEAM® Q20传感器是一款紧凑型、耐用的光电传感器,具有可调范围的背景抑制模式。该传感器适用于多种应用领域,如工业自动化、包装机械、物流分拣系统等。它采用坚固的密封设计和一体成型塑料外壳,确保在恶劣环境中也能稳定运行。

    2. 技术参数


    - 供电电压:10 V DC至30 V DC(最大纹波为指定限制的10%)
    - 最大功率消耗:小于300毫瓦(不含负载)
    - 光束发射:可见红光LED,波长640纳米
    - 保护电路:反向极性保护和瞬态电压保护
    - 输出配置:固态互补输出,开路集电极NPN或PNP,具体取决于型号
    - 重复性:130微秒(标准模式)
    - 调整范围:单转调整电位计设置截止距离,范围从30毫米到200毫米
    - 认证:符合IP67和NEMA 6环境等级
    - 工作温度范围:-20°C至+60°C(-4°F至+140°F)
    - 湿度:相对湿度高达95%,非凝结状态
    - 振动和冲击:满足MIL-STD-202F和IEC 60947-5-2的要求

    3. 产品特点和优势


    - 紧凑设计:尺寸小巧,适合各种安装空间有限的应用场合。
    - 可调背景抑制模式:通过单转调整电位计可以方便地调节目标检测的截止距离,范围从30毫米到200毫米。
    - 高抗干扰能力:增强的抗荧光灯干扰能力和交叉对话抑制算法使得传感器在多传感器环境下仍能稳定工作。
    - 直观操作:亮红色LED点和指示灯使传感器对齐变得快速而简单。
    - 高可靠性:适用于需要重复定位的目标检测场景。

    4. 应用案例和使用建议


    应用案例:WORLD-BEAM® Q20传感器适用于各种需要检测颜色打印标签或小零件的场景,例如包装机械中的标签检测和物料搬运系统中的物体检测。背景抑制模式特别适合目标位置重复但颜色和背景条件变化较大的应用。
    使用建议:
    1. 在安装前先将传感器安装在一个暗色物体上,然后逐渐更换为亮色背景以进行校准。
    2. 根据目标和背景的颜色选择合适的工作距离,以确保最小分离距离。
    3. 安装时尽量保证传感器的正确方向,以优化检测效果。
    4. 考虑到传感器的灵敏度受湿度影响,保持工作环境干燥有助于提高检测精度。

    5. 兼容性和支持


    - 兼容性:WORLD-BEAM® Q20传感器支持IO-Link接口,可以与多种第三方IO-Link主站设备和Rockwell Allen-Bradley PLC软件包无缝集成。
    - 支持和维护:厂商提供详尽的技术文档和售后支持,用户可以通过Banner Engineering的官方网站获取更多信息和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出没有反应 | 检查供电电压是否在10 V DC至30 V DC范围内,确认接线无误。 |
    | 灵敏度过低 | 重新调整截止距离,确保最小分离距离足够。 |
    | 电源波动大 | 使用额定电流更大的过流保护装置。 |

    7. 总结和推荐


    WORLD-BEAM® Q20传感器凭借其紧凑的设计、可调背景抑制模式和高抗干扰能力,在工业自动化领域有着广泛的应用前景。其简洁的操作界面和丰富的配件选择使其易于安装和维护。总体而言,这款传感器非常适合需要高度可靠检测的应用场景。强烈推荐给寻求高性能光电传感器的用户。

Q20NAF200Q参数

参数
感应方式 Background Suppression
颜色感应 -
最大工作供电电压 30V
响应时间 2.8ms
最小工作供电电压 10V
波长 -
光源 红色 LED
输出类型 PNP
感应距离 200mm
应用等级 工业级
零件状态 在售
包装方式 盒装

Q20NAF200Q厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20NAF200Q数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20NAF200Q Q20NAF200Q数据手册

Q20NAF200Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 150.8 ¥ 1262.0075
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1262
