QS18VP6WQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 100mm 600μs PNP 10V 30V LED
供应商型号: 2170-QS18VP6WQ5-ND
供应商: Digi-Key
标准整包数: 1

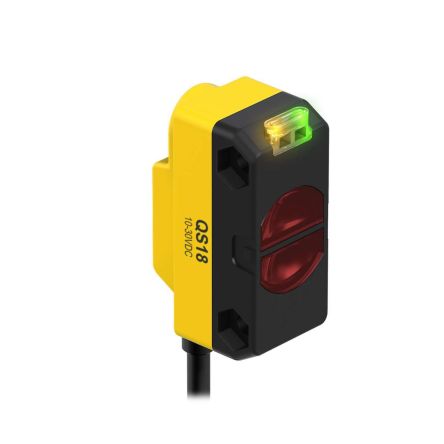

BANNER ENGINEERING 光电传感器 QS18VP6WQ5

QS18VP6WQ5概述

    WORLD-BEAM® QS18 系列光电传感器

    产品简介


    WORLD-BEAM® QS18 系列传感器是一种微型自包含型光电传感器,采用通用安装方式。它们广泛应用于自动化生产线、工业控制、机械手等领域,用于检测物体的存在与否。传感器具有多种感应模式,包括对射式、扩散式、聚焦式等多种类型,能够适应不同的应用场景需求。

    技术参数


    - 供电电压:10 V 直流至 30 V 直流(最大纹波为 10%),不超过 25 毫安(负载除外)
    - 光源:
    - 红外光(940 纳米):适用于玻璃光纤对射和扩散模式
    - 可见红光(660 纳米):适用于塑料光纤、反光、汇聚模式
    - 可见红光(630 纳米):适用于固定场和 DVS 模式
    - 重复性:
    - 对射模式:100 微秒
    - DVS、DL 和 FF 模式:90 微秒
    - 其他模式:150 微秒
    - 输出配置:
    - 固态互补(SPDT):根据型号选择 NPN 或 PNP(电流灌注或电流供给)
    - 饱和电压:ON状态饱和电压小于1 V(10 mA);小于1.5 V(100 mA)
    - 认证:
    - 符合 IEC IP67 和 NEMA 6 标准
    - 振动测试符合 MIL-STD-202F, Method 201A 要求
    - 机械冲击测试符合 IEC 60947-5-2 要求
    - 工作环境:
    - 工作温度范围:-20 °C 至 +70 °C
    - 最大相对湿度:95%(+50 °C 时)

    产品特点和优势


    WORLD-BEAM® QS18 系列传感器具备以下特点和优势:
    - 多模式选择:提供多种感应模式,包括对射、扩散、汇聚等,满足不同应用场景需求。
    - 高精度和稳定性:在各种环境下保持稳定的感应性能,重复性高达 100 微秒。
    - 宽工作温度范围:能在极端环境中正常工作,从 -20 °C 到 +70 °C。
    - 高可靠性:通过严格的振动和机械冲击测试,确保在恶劣环境下可靠运行。

    应用案例和使用建议


    应用案例:
    - 工业自动化生产线:在输送线上检测工件的存在,提高生产效率。
    - 机械手控制系统:用于机械手的定位和检测,确保精确操作。
    使用建议:
    - 在安装过程中,要严格按照说明书进行接线,避免因接线错误导致的损坏。
    - 在极端环境下使用时,建议定期检查传感器的工作状态,以确保其正常运行。
    - 对于需要高精度的应用场景,可以考虑使用对射模式的传感器,提高检测精度。

    兼容性和支持


    兼容性:
    - 连接器:提供 4 针 M8/Pico 式或 M12/Euro 式快速断开连接器,适用于不同应用场合。
    - 电缆长度:可选 2 米和 9 米 PVC 电缆,以及 150 毫米电缆带快速断开连接器。
    支持和维护:
    - 官方网站提供详细的技术支持文档和配件信息。
    - 如遇故障或问题,可通过电话或官方网站联系售后服务部门获得帮助。

    常见问题与解决方案


    - 电源接反:如接反电源,可能导致内部电路损坏。请检查并正确连接电源。
    - 无信号输出:检查传感器安装位置和环境光干扰情况,确认是否存在误触发或遮挡。
    - 响应时间慢:检查供电电压是否在规定范围内,确认传感器工作状态是否正常。

    总结和推荐


    总结:
    - 优点:
    - 多模式选择:适用于不同应用场景。
    - 高精度和稳定性:能够在各种环境下保持稳定运行。
    - 宽工作温度范围:适合极端环境使用。
    - 高可靠性:通过严格的振动和冲击测试。
    推荐:
    - 高度推荐:WORLD-BEAM® QS18 系列传感器因其多功能性、稳定性和可靠性,在众多应用场景中表现出色,非常适合在工业自动化、机械手等领域中使用。强烈推荐给需要高精度和高稳定性的项目。
    通过上述分析可以看出,WORLD-BEAM® QS18 系列传感器是一款非常值得信赖的产品,具有广泛的适用性和卓越的性能。无论是对于工业自动化还是机械手控制,都是一个理想的选择。

QS18VP6WQ5参数

参数
波长 -
感应距离 100mm
最大工作供电电压 30V
响应时间 600μs
光源 LED
最小工作供电电压 10V
输出类型 PNP
颜色感应 -
感应方式 -
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6WQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6WQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6WQ5 QS18VP6WQ5数据手册
