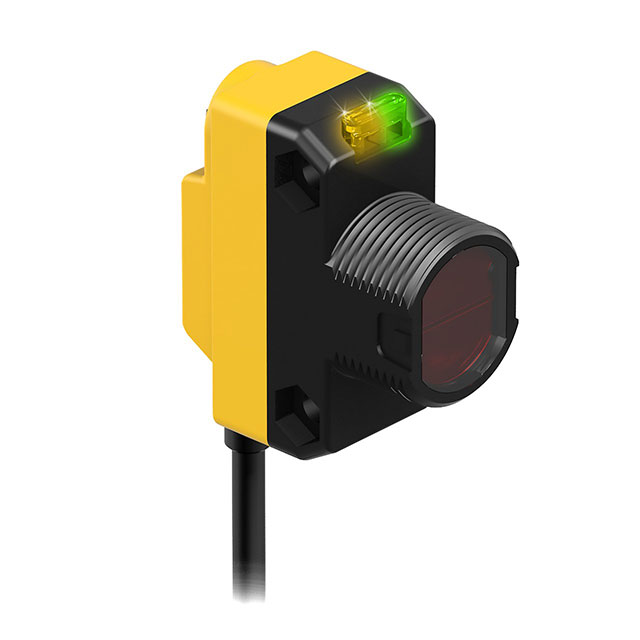

QS18VP6LVQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: NonPolarized,Retroreflective 650cm 600μs PNP 10V 30V 红色 LED
供应商型号: 2170-QS18VP6LVQ5-ND
供应商: Digi-Key
标准整包数: 1

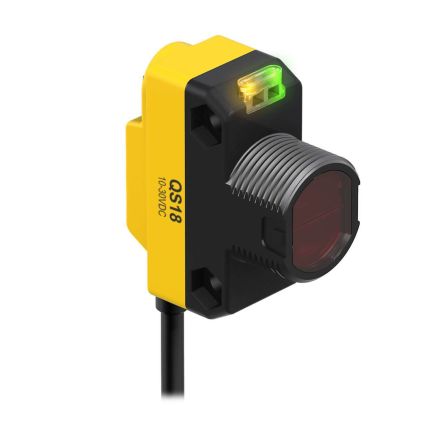

BANNER ENGINEERING 光电传感器 QS18VP6LVQ5

QS18VP6LVQ5概述

    WORLD-BEAM® QS18 Series Miniature Self-Contained Photoelectric Sensors

    1. 产品简介


    WORLD-BEAM® QS18系列传感器是一种设计精良的小型光电传感器,适用于各种应用场景。其紧凑的设计使其易于安装或改装到几乎任何安装情况下。这款传感器具有卓越的光学性能,可媲美较大的“迷你型”或圆柱形传感器。它主要应用于自动化生产线、物流系统、包装设备和其他工业控制领域。

    2. 技术参数


    - 工作电压:10 V dc 至 30 V dc(最大纹波10%),不超过25 mA(负载除外)
    - 输出配置:互补式(SPDT)NPN或PNP输出,具体取决于型号
    - 响应时间:不到1毫秒,保证优异的感应重复性
    - 输入保护:反向极性保护和瞬态电压保护
    - 光源:红外线(940 nm)、红色可见光(660 nm 或 630 nm)
    - 感应模式:直射式、反射式、会聚式、扩散式、偏折式、固定场式和光纤式
    - 工作温度范围:-20°C 至 +70°C(-4°F 至 +158°F)
    - 相对湿度:最高50°C时可达95%(非冷凝状态)

    3. 产品特点和优势


    WORLD-BEAM® QS18系列传感器具备多种独特的功能和优势。其具备超快的响应时间(不到1毫秒),确保了出色的感应重复性。传感器具有明亮的LED指示灯,从各个角度都可见,使得操作状态一目了然。此外,其坚固密封的外壳和保护电路设计,使其能够在恶劣的工业环境中可靠运行。选择的光纤模式还提供了灵活的安装选项。

    4. 应用案例和使用建议


    WORLD-BEAM® QS18系列传感器广泛应用于工业自动化领域。例如,在装配线上用于检测零件的存在或缺失;在仓储和物流中心用于货物跟踪;以及在包装设备上用于定位和检测。针对不同的应用场景,可以选择合适的感应模式(如直射式、反射式等)。在使用过程中,需要注意保持传感器表面清洁以避免影响感应效果。同时,由于其高灵敏度,建议在调试时进行适当校准以达到最佳性能。

    5. 兼容性和支持


    WORLD-BEAM® QS18系列传感器提供多种连接选项,包括2米、9米的4线PVC电缆,以及4针M8/Pico样式或M12/Euro样式快速断开连接器。如果需要订购带特定长度或类型的电缆模型,可以通过添加相应的后缀来指定。制造商提供了详细的安装指南和技术支持,以帮助用户正确安装和使用这些传感器。

    6. 常见问题与解决方案


    常见的问题包括传感器的错误接线、过度脉冲保护器的损坏等。为了解决这些问题,您可以采取以下措施:
    - 确保按照正确的电源电压和电流限制接线,以避免过载和损坏。
    - 使用适当的外部保险丝或电流限制电源以防止过度脉冲。
    - 定期检查和清洁传感器表面,以防止灰尘和污垢干扰其正常工作。

    7. 总结和推荐


    WORLD-BEAM® QS18系列传感器以其卓越的光学性能、高可靠性及广泛的适用性,成为众多工业自动化项目的理想选择。尽管安装过程可能需要一定的技术支持,但其强大的功能和广泛的应用范围使其物超所值。我们强烈推荐此款传感器给正在寻找高性能光电传感器的工业自动化工程师。

QS18VP6LVQ5参数

参数
输出类型 PNP
波长 -
最小工作供电电压 10V
响应时间 600μs
感应方式 NonPolarized,Retroreflective
感应距离 650cm
颜色感应 -
最大工作供电电压 30V
光源 红色 LED
应用等级 工业级
包装方式 盒装

QS18VP6LVQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6LVQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6LVQ5 QS18VP6LVQ5数据手册

QS18VP6LVQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
