QS18VN6FF50

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, NPN输出, 检测范围50 mm
供应商型号: 2170-QS18VN6FF50-ND
供应商: Digi-Key
标准整包数: 1

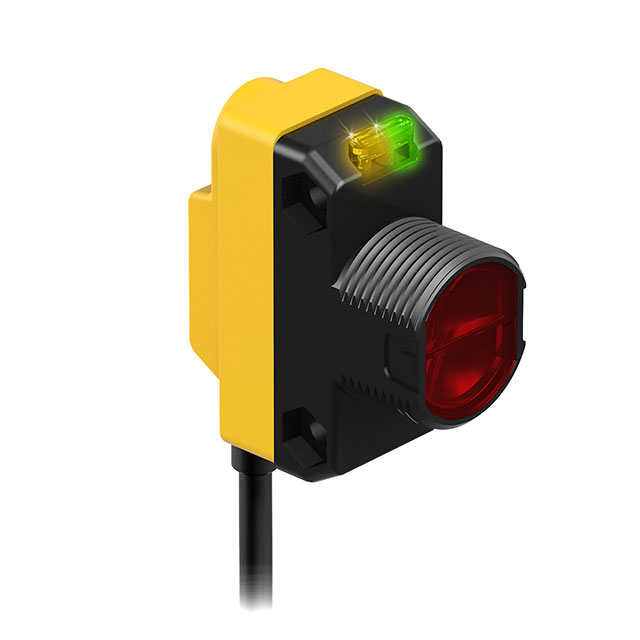

BANNER ENGINEERING 光电传感器 QS18VN6FF50

QS18VN6FF50概述

    # WORLD-BEAM® QS18 系列微型光电传感器技术手册解析

    1. 产品简介


    WORLD-BEAM® QS18 系列是一系列集成了光电器件的小型化光电传感器,以其小巧紧凑的设计和卓越性能而闻名。这些传感器采用统一的外壳设计,易于安装或改造到几乎任何应用场景中。其主要功能是通过红外或可见光的发射和接收来检测物体的存在或位置变化,广泛应用于工业自动化、物流、包装机械及各类生产设备中。
    主要功能:
    - 高精度的光电检测能力
    - 支持多种工作模式:对射式、反射式、汇聚式等
    - 可调灵敏度以适应不同场景需求
    应用领域:
    - 工业生产线监控
    - 包装和分拣系统
    - 物流输送线跟踪
    - 安全防护装置(非人员保护用途)

    2. 技术参数


    | 参数类别 | 规格说明 |

    | 供电电压 | 10V 至 30V 直流电 |
    | 输出配置 | NPN 或 PNP 输出,电流最大为 100mA,支持互补(SPDT)开关 |
    | 光源类型 | 红外光(940nm)或可见光(660nm/630nm),根据型号不同 |
    | 响应时间 | 输出延迟时间少于 1 毫秒,具有极高的响应重复性 |
    | 工作温度范围 | -20°C 至 +70°C |
    | 工作湿度 | 最大 95%,无冷凝 |
    | 防护等级 | IEC IP67, NEMA 6 |

    3. 产品特点和优势


    独特功能:
    - 卓越光学性能:即使体积小,依然保持与大型传感器相当的光信号检测能力。
    - 易安装性:传感器可以轻松适配现有的机械结构,无需复杂的调整。
    - LED指示灯:顶部安装的双色 LED 提供运行状态反馈,便于调试和故障排查。
    市场竞争力:
    - 高性价比:在保证高性能的同时,降低了成本,适合大批量生产需求。
    - 广泛适应性:适用于各种工业环境,尤其适合空间有限的场景。

    4. 应用案例和使用建议


    示例场景:
    1. 对射式检测:适用于长距离的物体位置检测,例如输送带上的包裹分拣。
    2. 反射式检测:适合短距离内的物体识别,例如装配线上零部件的放置确认。
    使用建议:
    - 调整光强:根据具体使用情况,适当调节灵敏度以避免误触发。
    - 定期检查:确保传感器表面干净无尘,特别是在多尘环境中需要定期清洁。
    - 连接规范:确保正确的电源连接方式,避免因接线错误导致的设备损坏。

    5. 兼容性和支持


    WORLD-BEAM® QS18 系列传感器支持多种连接方式,包括标准的 M12/M8 接口及快速插拔电缆组件。此外,还提供了丰富的配件选项,如支架、延长电缆等,进一步增强了产品的灵活性和适用性。
    厂商提供完善的客户支持和技术服务,包括在线文档下载、电话咨询以及现场技术支持等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否在规定范围内 |
    | LED 灯闪烁但无输出 | 检查负载电路是否正确连接,排除过载可能 |
    | 检测不准确 | 校准光束路径并重新调整灵敏度 |

    7. 总结和推荐


    综合评估:
    WORLD-BEAM® QS18 系列传感器凭借其紧凑设计、高精度性能以及广泛的适应性,在众多行业中表现出色。它不仅满足了现代工业对自动化检测的需求,还具备良好的经济性和可靠性。
    推荐结论:
    强烈推荐此系列产品用于需要高效光电检测的应用场景。无论是小型设备还是复杂生产线,都能显著提升工作效率并降低成本。
    以上为 WORLD-BEAM® QS18 系列传感器的技术手册解析,希望为读者提供全面的产品信息和实用参考。

QS18VN6FF50参数

参数
波长 -
响应时间 850μs
感应方式 Background Suppression
感应距离 50mm
最小工作供电电压 10V
最大工作供电电压 30V
颜色感应 -
光源 LED
输出类型 NPN
应用等级 工业级
包装方式 盒装

QS18VN6FF50厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6FF50数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6FF50 QS18VN6FF50数据手册

QS18VN6FF50封装设计

查看详情并下载
Symbol
Footprint
3D Model
