Q20PDL

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q20系列, PNP输出, 检测范围800 mm
供应商型号: 2170-Q20PDL-ND
供应商: Digi-Key
标准整包数: 1

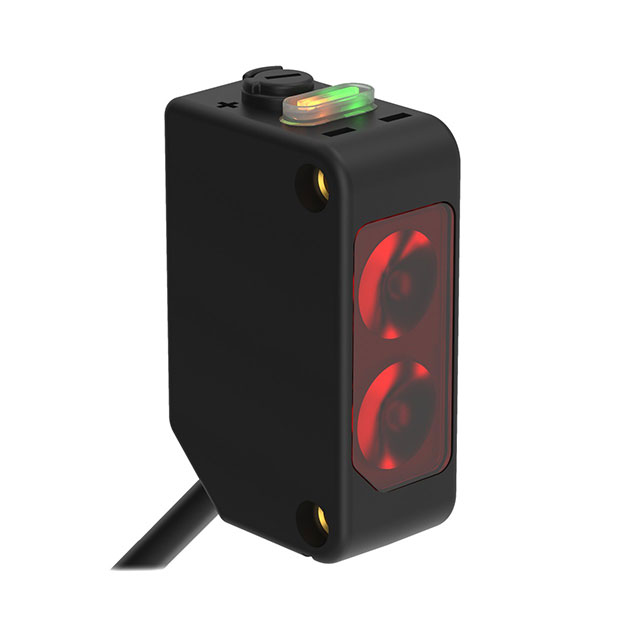

BANNER ENGINEERING 光电传感器 Q20PDL

Q20PDL概述

    WORLD-BEAM® Q20系列传感器

    产品简介


    WORLD-BEAM® Q20系列传感器是紧凑型、自包含式的光电传感器家族,适用于各种工业自动化应用。这些传感器采用坚固耐用的塑料外壳,具有优异的密封性能和耐久性,特别适合安装在空间受限的环境中。它们可用于各种传感模式,如对射式、偏振反射式和漫反射式,适用于长距离和短距离的检测任务。

    技术参数


    - 供电电压:10到30V直流电(10%最大纹波),小于18mA(不包括负载)
    - 保护电路:反向极性和瞬态电压保护
    - 输出配置:100mA短路保护
    - 开关输出:NPN(漏源)或PNP(推挽),1个常开,1个常闭
    - 响应时间:对射模式1毫秒ON/600微秒OFF,其他模式800微秒ON/OFF
    - 重复性:对射模式140微秒,其他模式155微秒
    - 工作温度范围:-20°C至+60°C(-4°F至+140°F)
    - 湿度:95% @ 50°C(非冷凝状态)
    - 环境等级:IEC IP67 (NEMA 6) 和1200 PSI冲洗

    产品特点和优势


    1. 紧凑设计:采用坚固的塑料外壳,适合安装在空间受限的位置。
    2. 多功能性:支持多种传感模式,如对射、偏振反射和漫反射。
    3. 高可靠度:具备先进的ASIC设计,具有出色的噪声抑制能力和防交叉干扰能力。
    4. 易于安装:内置螺纹孔,无需额外的安装螺母。
    5. 可调性强:通过单转增益调节旋钮和明亮的信号LED进行方便的校准。

    应用案例和使用建议


    应用案例
    - 物料搬运:用于自动输送带上的物品计数和位置检测。
    - 包装机械:检测包装材料的位置和数量。
    - 安全门:在工业自动化设备中检测门的开启状态。
    使用建议
    1. 环境适应性:确保安装位置不会长时间暴露在极端温度下,避免湿度过大导致故障。
    2. 安装方向:根据应用需求选择正确的传感模式,并注意安装角度以达到最佳效果。
    3. 调整增益:使用增益调节旋钮根据实际情况调整灵敏度,以避免误触发或漏检。

    兼容性和支持


    - 兼容性:支持各种标准电缆和快速连接器(QD),如Pico风格和Euro风格。
    - 支持:制造商提供一年的保修服务,并可通过其官方网站获取更多技术支持信息。

    常见问题与解决方案


    1. 问题:传感器无法正常工作
    - 解决方案:检查供电电压是否符合要求,确认电缆连接正确无误。
    2. 问题:信号LED不稳定
    - 解决方案:可能是因为环境光线干扰或目标物体位置不合适,重新调整传感器位置或增加遮光措施。
    3. 问题:误触发频繁
    - 解决方案:适当降低增益设置,增加交叉干扰过滤器。

    总结和推荐


    WORLD-BEAM® Q20系列传感器是一款高度集成且功能强大的光电传感器,适用于多种工业自动化应用。其紧凑的设计、高可靠性及多功能性使其在市场上具有很强的竞争优势。强烈推荐给需要高效、可靠检测解决方案的工业自动化项目。

Q20PDL参数

参数
输出类型 PNP
颜色感应 -
响应时间 800μs
光源 红色 (624nm)
波长 -
感应距离 800mm
最大工作供电电压 30V
最小工作供电电压 10V
感应方式 Diffuse
应用等级 工业级
包装方式 盒装

Q20PDL厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20PDL数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20PDL Q20PDL数据手册

Q20PDL封装设计

查看详情并下载
Symbol
Footprint
3D Model
