首页  >  产品百科  >  Q12AB6FF50Q5

Q12AB6FF50Q5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 50mm 700μs NPN/PNP 10V 30V LED
供应商型号: 778-Q12AB6FF50Q5
供应商: Mouser
标准整包数: 1

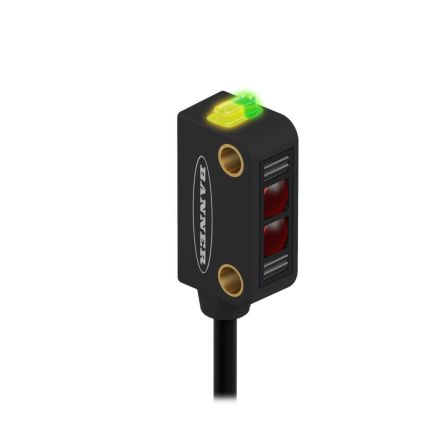

BANNER ENGINEERING 光电传感器 Q12AB6FF50Q5

Q12AB6FF50Q5概述

    Q12 Series Sensor 技术手册

    产品简介


    Q12系列传感器是一款自包含的小型光电传感器,设计紧凑且易于安装。这种传感器使用可见红色光(波长为640纳米)作为光源,标准型号配备4线2米或9米电缆,或150毫米(6英寸)带有Pico式M8螺纹连接器的引脚线。Q12传感器提供了多种输出选项,包括单极和双极输出,并且可以根据需求选择亮操作(LO)或暗操作(DO)模式。这些传感器广泛应用于自动化控制、工业制造和物流等领域。

    技术参数


    Q12系列传感器的技术参数如下:
    - 电源电压及电流:10至30伏直流电(10%最大纹波),最大电流20毫安
    - 传感光束:640纳米可见红光
    - 供电保护电路:反向电压和瞬态电压保护
    - 传感范围:
    - 对射模式模型:2米(6.5英尺)
    - 极化反射模式模型:1米(40英寸)
    - 反射模式模型:1.5米(59英寸)
    - 固定场FF15模型:15毫米(0.6英寸)截止,10毫米(0.4英寸)焦点
    - 固定场FF30模型:30毫米(1.2英寸)截止,16毫米(0.63英寸)焦点
    - 固定场FF50模型:50毫米(2英寸)截止;16毫米(0.63英寸)焦点
    - 输出配置:双极(1 NPN和1 PNP)固态输出或单输出(PNP或NPN),LO或DO,根据型号不同而不同
    - 重复性:125微秒
    - 切换频率:
    - 对射模式:385赫兹
    - LP/LV模式:715赫兹
    - FF模式:590赫兹
    - 输出保护电路:防虚假脉冲启动保护和短路保护
    - 输出响应时间:
    - 对射模式:1.3毫秒开启;900微秒关闭
    - LP/LV模式:700微秒开/关
    - FF模式:850微秒开/关
    - 输出额定值:
    - 关断状态漏电流(NPN):200微安;PNP:10微安
    - 开启状态饱和电压(NPN):50毫安时2伏;PNP:50毫安时2伏
    - 指示器:一个黄色和一个绿色LED
    - 结构:极化反射模式采用聚酰胺外壳和玻璃镜头;其他标准型号采用聚酰胺外壳和聚碳酸酯镜头
    - 连接:标准型号附带2米(6.5英尺)的PVC电缆,或150毫米(6英寸)的引脚线,连接器为M8或M12螺纹,根据型号不同而不同
    - 环境条件:
    - 工作温度:-20°C至+55°C(-4°F至+131°F)
    - 存储温度:-30°C至+75°C(-22°F至+167°F)
    - 最大相对湿度:+50°C时95%(非冷凝)
    - 防护等级:标准型号:IEC IP67

    产品特点和优势


    Q12系列传感器具备以下几个显著特点和优势:
    - 紧凑型设计:8毫米(0.31英寸)的小巧尺寸,几乎可以安装在任何地方。
    - 抗干扰能力:采用先进ASIC技术,提高了传感器对光学和电气噪声源的抵抗能力。
    - 多样的输出选项:提供双极输出(1 NPN和1 PNP)或单输出(PNP或NPN),LO或DO,适用于不同应用场景。
    - LED指示灯:包括Power ON、Output Overload、Signal Received和Marginal Signal,方便用户实时监控传感器状态。
    - 避免串扰:内置避免串扰电路,适用于多传感器应用场合。

    应用案例和使用建议


    Q12系列传感器适用于多种工业应用场景,如物料检测、机械定位、产品计数等。例如,在自动装配线上,Q12传感器可以用于检测产品是否正确放置。建议根据具体应用场景选择合适的型号和配置,以确保最佳的检测效果。此外,在安装过程中需注意正确接地以防止静电损害,并确保电气连接符合当地和国家标准。

    兼容性和支持


    Q12系列传感器具有良好的兼容性,可以与其他电子元件和设备配合使用。厂商提供了详尽的技术支持和售后服务,用户可以通过官方网站获取更多信息和技术支持。

    常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方案:检查电源电压是否符合要求,确保正确的接线方式。
    - 问题:LED指示灯异常闪烁。
    - 解决方案:检查是否有外部电气噪声干扰,必要时增加滤波措施。
    - 问题:传感器频繁误报。
    - 解决方案:检查安装环境是否有其他干扰源,或者考虑增加适当的屏蔽装置。

    总结和推荐


    Q12系列传感器凭借其紧凑的设计、多样化的输出配置、先进的抗干扰技术和可靠的性能,成为自动化控制领域的理想选择。无论是工业生产还是物流分拣,Q12系列传感器都能提供高效的解决方案。强烈推荐用户在相关应用场景中选用Q12系列传感器。

Q12AB6FF50Q5参数

参数
感应方式 Background Suppression
颜色感应 -
光源 LED
输出类型 NPN/PNP
感应距离 50mm
响应时间 700μs
最小工作供电电压 10V
最大工作供电电压 30V
波长 -
应用等级 工业级
零件状态 在售
包装方式 盒装

Q12AB6FF50Q5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12AB6FF50Q5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12AB6FF50Q5 Q12AB6FF50Q5数据手册

Q12AB6FF50Q5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 145.8 ¥ 1232.01
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1232.01
直接购买
加入购物车
