Q4XTILAF100-Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q4X系列, 模拟输出, 检测范围25 毫米 → 100 毫米
供应商型号: 778-Q4XTILAF100-Q8
供应商: Mouser
标准整包数: 1

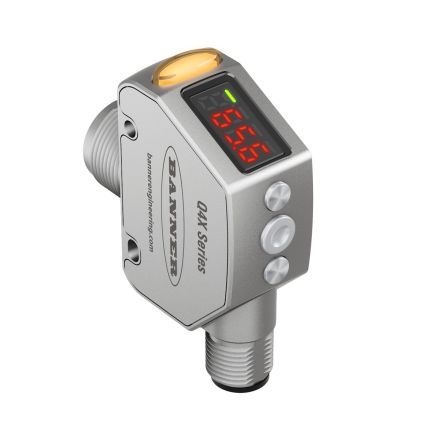

BANNER ENGINEERING 光电传感器 Q4XTILAF100-Q8

Q4XTILAF100-Q8概述

    Q4X Stainless Steel Analog Laser Sensor

    1. 产品简介


    Q4X不锈钢模拟激光传感器是一种采用CMOS技术的模拟输出传感器。它通过红色可见光(655纳米波长)进行距离测量,并适用于工业控制领域的各种应用。根据专利申请,该传感器设计用于提供稳定可靠的测量数据,以适应复杂的工业环境需求。

    2. 技术参数


    - 激光波长:655纳米
    - 输出功率:<0.20毫瓦
    - 脉冲持续时间:7微秒到2毫秒
    - 供电电压:12至30伏直流
    - 功耗:<675毫瓦
    - 感应范围(螺纹圆筒模型):
    - 500毫米型号:25毫米至500毫米
    - 300毫米型号:25毫米至300毫米
    - 100毫米型号:25毫米至100毫米
    - 感应范围(齐平安装模型):
    - 310毫米型号:35毫米至310毫米
    - 110毫米型号:35毫米至110毫米
    - 模拟输出:0至10伏或4至20毫安,具体取决于型号
    - 响应速度:总响应速度范围为0.5毫秒至2560毫秒
    - 延迟启动:<750毫秒
    - 最大扭矩:
    - 侧向安装:1牛顿米(9英寸磅)
    - 前端安装:20牛顿米(177英寸磅)
    - 连接器:集成式5针M12/欧式快速断开连接器
    - 环境等级:
    - 防护等级:IP67、IP68、IP69K
    - 冲击测试:MIL-STD-202G标准,符合100G冲击要求
    - 工作温度范围:-25°C至+75°C(-13°F至+167°F)

    3. 产品特点和优势


    - 稳定性:配备了稳定性指示器(STB),可在信号稳定时显示绿色。
    - 可调性:可通过按键进行多种模式调整,包括两个点教学模式和一个点教学模式。
    - 精度高:具备精确的线性度和重复性,适合多种精密测量场合。
    - 抗干扰能力强:能在高达5000勒克斯的环境下正常工作。
    - 可靠性:经过严格测试,适用于恶劣环境下的工业应用。
    - 易于操作:具有直观的菜单导航系统,便于设置和调整。

    4. 应用案例和使用建议


    Q4X传感器在多个行业中均有广泛应用,如制造、包装和自动化生产线。例如,在物料检测中,该传感器可以准确地测量物体的高度或厚度。以下是使用建议:
    - 在使用过程中,定期清洁传感器窗口以保持其最佳性能。
    - 将传感器安装在合适的位置,避免遮挡和误操作。
    - 针对不同的材料和表面特性,可以选择合适的感应范围。

    5. 兼容性和支持


    - 兼容性:Q4X传感器兼容大多数工业控制系统,支持多种输入输出方式。
    - 技术支持:制造商提供了详细的技术手册和在线支持,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:传感器无法启动。
    - 解决方案:检查电源接线是否正确连接,并确保电压符合规定范围。
    - 问题2:传感器输出不准确。
    - 解决方案:尝试重新校准传感器,并确保周围环境无强烈光线干扰。
    - 问题3:传感器损坏。
    - 解决方案:请不要自行拆卸,而是联系制造商寻求维修服务。

    7. 总结和推荐


    Q4X不锈钢模拟激光传感器是一款高性能的产品,适合于需要精确测量和可靠性的各种工业应用场景。其高精度、稳定性和抗干扰能力使其在市场上具有很高的竞争力。建议在类似应用环境中优先考虑使用此产品。如果您需要进一步的信息,欢迎访问官网或联系Banner Engineering Corp.获取更多支持。

Q4XTILAF100-Q8参数

参数
感应方式 -
光源 LED
响应时间 500μs
最小工作供电电压 -
输出类型 Analog
感应距离 25 mm → 100 mm
最大工作供电电压 -
颜色感应 -
波长 -
安装方式 螺纹安装

Q4XTILAF100-Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q4XTILAF100-Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q4XTILAF100-Q8 Q4XTILAF100-Q8数据手册

Q4XTILAF100-Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
