QS30RRXQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, NPN/PNP输出, 检测范围213 米
供应商型号: 2170-QS30RRXQ-ND
供应商: Digi-Key
标准整包数: 1

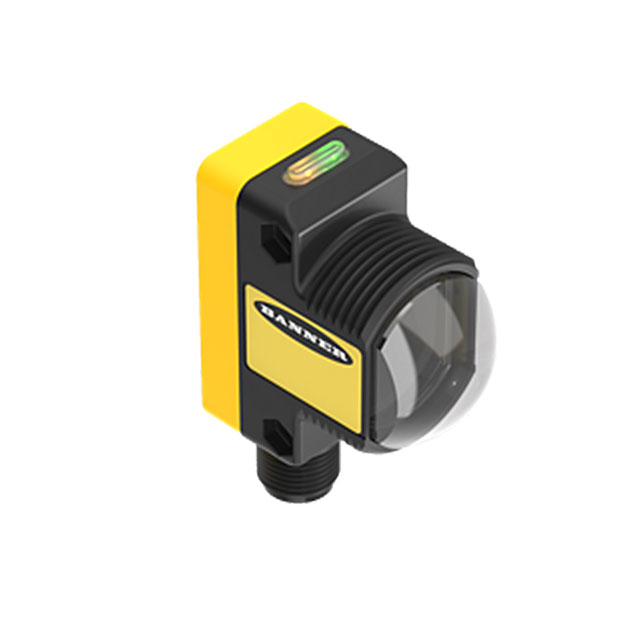

BANNER ENGINEERING 光电传感器 QS30RRXQ

QS30RRXQ概述

    WORLD-BEAM® QS30 系列高功率对射式传感器



    1. 产品简介



    WORLD-BEAM® QS30 系列是一款高功率对射式传感器,专为需要长距离传感和处理各种工业及过程污染的应用而设计。它适用于需要高性能、高可靠性的工业自动化控制领域,如制造业、物流、农业机械等。


    2. 技术参数



    - 供电电压: 10V 至 30V 直流(最大纹波 10%)
    - 发射器电流: 最大 70mA
    - 接收器电流: 最大 22mA(不包括负载)
    - 红外光束: 波长 875nm
    - 感应范围: 高达 213 米(700 英尺)
    - 输出配置: 双极性电流吸入(NPN)白色导线;电流供应(PNP)黑色导线
    - 输出额定值: 最大负载 100mA
    - 输出响应时间: 30 毫秒开,30 毫秒关;5 毫秒重复性
    - 工作温度: -20°C 至 60°C(-4°F 至 140°F)
    - 湿度要求: 90%,非冷凝状态
    - 环境等级:
    - 带电缆型号:IP67,NEMA 6P
    - 带快速断开连接型号:IP69K(符合 DIN 40050-9 标准)


    3. 产品特点和优势



    - 高过量增益: 超过 213 米(700 英尺)的感应范围,适合远距离和恶劣环境的应用。
    - 优秀的噪声免疫和串扰避免: 在复杂的工业环境中仍能保持稳定性能。
    - 易于读取的操作状态指示器: 具有条形图显示功能,方便观察信号强度。
    - 紧凑设计和多种安装方式: 包括标准螺纹安装或侧面安装。
    - 耐腐蚀、防尘、防水: 达到 IP67 和 IP69K 标准,适合高压冲洗环境。


    4. 应用案例和使用建议



    - 工业自动化: 在制造生产线中用于检测物体位置和数量。
    - 物流系统: 用于分拣和包装过程中的物料检测。
    - 农业机械: 在农业机械中用于监测操作状态和机器健康状况。

    使用建议:
    - 确保传感器正确连接电源,并选择适当的频率(A 或 B)以避免干扰。
    - 调整发射器和接收器的位置,使接收器信号强度达到最大。
    - 定期清洁镜头,确保良好的光学性能。


    5. 兼容性和支持



    - 兼容性: 可选配 2 米或 9 米电缆,或者带快速断开连接的型号。
    - 支持: 厂家提供多种配置选项,如不同的调制频率、传感器增益调整、延时设置等,可根据需求联系厂家获取更多信息。


    6. 常见问题与解决方案



    - 问题: 传感器无法正常工作。
    - 解决方案: 检查电源连接是否正确,确保频率设置一致,并检查是否有物理损坏。
    - 问题: 信号强度低。
    - 解决方案: 调整传感器位置以获得最佳信号强度,清洁镜头,确保光学路径畅通无阻。
    - 问题: 传感器频繁误触发。
    - 解决方案: 检查环境中有无强光源或电磁干扰,并调整频率设置以减少串扰。


    7. 总结和推荐



    WORLD-BEAM® QS30 系列高功率对射式传感器以其卓越的性能和可靠性成为许多工业应用的理想选择。它能够在恶劣环境下提供稳定的感应能力,并具备出色的噪声免疫性能。鉴于其多功能性和高耐用性,强烈推荐在工业自动化、物流和农业机械等领域使用此传感器。

QS30RRXQ参数

参数
响应时间 5ms
最大工作供电电压 30V
波长 -
最小工作供电电压 10V
感应距离 213m
颜色感应 -
感应方式 Through-Beam
输出类型 NPN/PNP
光源 红外 LED
应用等级 工业级
包装方式 盒装

QS30RRXQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30RRXQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30RRXQ QS30RRXQ数据手册

QS30RRXQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
