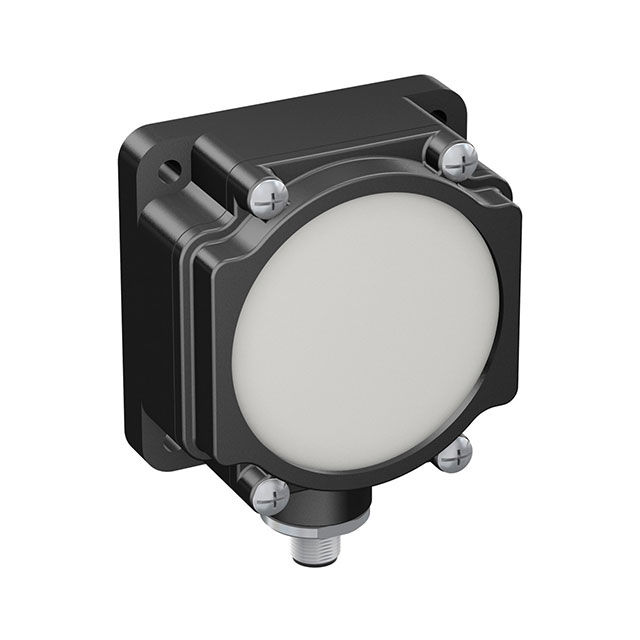

K80L4GRYB1PQ

产品分类: 其他工具
厂牌: BANNER ENGINEERING
产品描述: 邦纳 警示灯, 电源电压 18 → 30 v 直流, LED灯泡
供应商型号: 2170-K80L4GRYB1PQ-ND
供应商: Digi-Key
标准整包数: 1

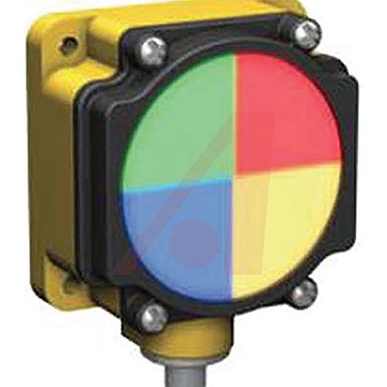

BANNER ENGINEERING 其他工具 K80L4GRYB1PQ

K80L4GRYB1PQ概述

    EZ-LIGHT® K80L Segmented Indicator 技术手册

    产品简介


    EZ-LIGHT® K80L Segmented Indicator 是一款点对点指示灯,具有1到4个彩色段。它能够独立点亮或者组合点亮,适用于错误预防和“安灯”系统(Andon系统)的应用场景。这款指示灯特别适合需要向操作员传递非语言信息或监控多个位置的情况。它可以为操作员提供指导,即使是对于色觉受限的用户也不例外。根据型号不同,该指示灯支持PNP(源型)或NPN(漏型)输入。

    技术参数


    - 供电电压和电流:直流18至30V;
    - K80L4型号:每个LED颜色最大电流为35mA,所有LED全亮时最大电流为90mA;
    - K80L3型号:单个颜色亮起时最大电流为50mA,两个或三个颜色亮起时最大电流为35mA,所有LED全亮时最大电流为90mA;
    - K80L2型号:一个或两个颜色亮起时最大电流为50mA,所有LED全亮时最大电流为90mA;
    - K80L1型号:最大电流为90mA。

    - 保护电路:反极性保护和瞬态电压保护。

    - 指示器:LED颜色可选,包括绿、红、黄、蓝、白,具体取决于型号。其他颜色请联系工厂确认。

    - 输入响应时间:指示灯开启时间为最大250ms,额外灯光点亮时间为最大10ms;关闭时间为最大10ms。

    - 调整功能:内置6位编程DIP开关,用于设置闪动模式或演示模式。对于正常操作,无需调整这些开关,它们应始终保持在关闭状态。
    - 认证和环境等级:符合IEC IP67标准(NEMA 6),满足军用标准Mil. Std. 202F要求和IEC 947-5-2标准。

    产品特点和优势


    - 多色彩显示:最多可支持4种独立选择的颜色,可以传达多达4种不同的消息,且这些消息可以通过组合显示以传达更多复杂的信息。
    - 操作简便:通过简单的DIP开关设定即可实现不同的显示模式,如闪烁模式和演示模式。
    - 环境适应性强:具有IP67防护等级,能够在多种工业环境中稳定运行。
    - 用户友好设计:固定在标准位置的LED指示颜色,有助于识别能力有限的人群理解信息。

    应用案例和使用建议


    该指示灯在工业生产线上的应用尤为广泛。例如,在装配线上,可以将绿色灯光表示“一切正常”,而蓝色灯光表示“服务需求”。此外,通过不同颜色组合还可以表达更为复杂的含义。建议在安装前仔细阅读相关材料,以确保正确设置和使用指示灯,特别是调整DIP开关时需遵循手册中的说明。

    兼容性和支持


    - 连接器:标配5针Euro风格快速接头(QD),可选150mm软管或直接端子连接。
    - 电缆选择:提供了不同长度的电缆选项,如2m、5m、9m(直角和直线型)。
    - 制造商支持:厂商提供保修服务,包括一年内的免费维修或更换,仅限于材料和工艺缺陷。请注意,此保修不涵盖因滥用、误用或不当安装导致的损坏。

    常见问题与解决方案


    - Q: 如何设置闪动模式?
    - A: 参考手册中的DIP开关设置表进行操作。将特定开关位置切换到“ON”状态即可启用相应的闪动频率。
    - Q: 指示灯不能正常工作怎么办?
    - A: 首先检查电源连接是否正确;然后检查DIP开关是否已正确配置。如果问题仍然存在,请联系当地的服务代表获取帮助。

    总结和推荐


    EZ-LIGHT® K80L Segmented Indicator 是一款多功能、高可靠性的指示灯产品,非常适合工业自动化领域的各种应用场景。它的多功能性和易用性使其在市场上具有很强的竞争优势。我们强烈推荐此产品给需要精确控制和指示的工业应用场合。

K80L4GRYB1PQ参数

参数
长*宽*高 41mm(长度)*109.5mm(高度)
零件状态 在售
包装方式 散装

K80L4GRYB1PQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

K80L4GRYB1PQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 其他工具 BANNER ENGINEERING K80L4GRYB1PQ K80L4GRYB1PQ数据手册

K80L4GRYB1PQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
