QS18K6AF250Q5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 250mm 2.8ms NPN/PNP 10V 30V 红色 (640nm)
供应商型号: 294558
供应商: 海外现货
标准整包数: 1

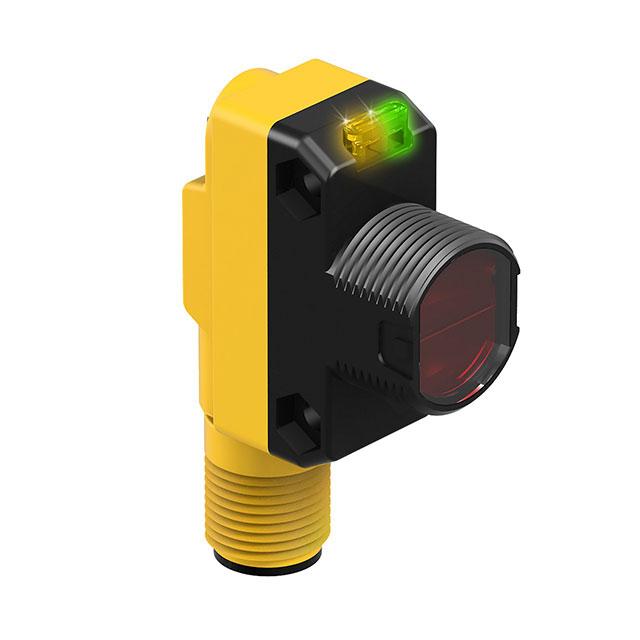

BANNER ENGINEERING 光电传感器 QS18K6AF250Q5

QS18K6AF250Q5概述

    Compact Sensors Featuring Adjustable Range Background Suppression Mode

    1. 产品简介


    WORLD-BEAM® QS18 传感器系列是专为长距离目标检测和稳定检测彩色印刷包装物而设计的紧凑型传感器。它具有两种光学设计:AF250 模型适用于长距离检测(高达250毫米),特别推荐用于黑色或白色目标;AF120 模型则适合可靠检测彩色印刷的包装物及小型部件或特征。

    2. 技术参数


    | 参数 | 规格 |

    | 供电电压 | 10 V dc 至 30 V dc (最大纹波10%) |
    | 最大功耗 | AF120 模型 < 300 mW,AF250 模型 < 475 mW |
    | 感测光束 | 可见红光 LED,640 nm |
    | 输出配置 | 固态互补:NPN 或 PNP,或推拉输出,具体取决于型号 |
    | 重复性 | 130 μs (标准模式) |
    | 工作温度范围 | -40 °C 至 +60 °C (-40 °F 至 +140 °F) |
    | 相对湿度范围 | 95% 相对湿度在50°C时(非冷凝) |
    | 防护等级 | IEC IP67;NEMA 6;UL Type 1 |

    3. 产品特点和优势


    WORLD-BEAM® QS18 系列传感器具备以下显著特点和优势:
    - 可调截止距离:通过单圈电位计可以调整截止距离,使其适应不同应用需求。
    - 高免疫能力:增强的抗荧光灯干扰能力,确保传感器在复杂环境中稳定工作。
    - 交叉干扰免疫算法:两个传感器可以在近距离内共同使用,且不会相互影响。
    - 方便安装:提供多种安装选项,如18mm 圆筒或侧装。
    - 指示灯:顶部有两个明亮指示灯显示电源状态和感应情况。

    4. 应用案例和使用建议


    应用案例:
    - 物料输送线上的物体检测。
    - 包装生产线上的颜色和尺寸检测。
    使用建议:
    - 为确保背景抑制模式的可靠性,需要设置适当的最小分离距离。根据具体模型,参考附图确定最小分离距离。
    - 安装传感器时要将最暗的物体置于最长应用距离,然后进行调整。

    5. 兼容性和支持


    - 本产品与多数电气控制系统兼容,可以通过简单的接线方式集成到现有系统中。
    - 供应商提供详细的安装和操作指南,并提供技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题:传感器在启动时无法正常工作。
    - 解决方法:检查电源连接是否正确,确保电压在指定范围内。
    - 问题:背景抑制效果不佳。
    - 解决方法:重新调整电位计,确保设定的最小分离距离适当。

    7. 总结和推荐


    总体来说,WORLD-BEAM® QS18 系列传感器以其出色的背景抑制能力和易于调整的特点,成为长距离目标检测和复杂环境下的理想选择。特别是其在工业自动化领域的应用表现尤为突出。强烈推荐此产品给需要高精度、可靠性和多功能性的应用场景。

QS18K6AF250Q5参数

参数
感应方式 Background Suppression
输出类型 NPN/PNP
响应时间 2.8ms
光源 红色 (640nm)
感应距离 250mm
颜色感应 -
最小工作供电电压 10V
波长 -
最大工作供电电压 30V
应用等级 工业级
零件状态 在售
包装方式 盒装
