Q12RB6FF30

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 30mm NPN/PNP 10V 30V(DC) Visible 红色
供应商型号: 2170-Q12RB6FF30-ND
供应商: Digi-Key
标准整包数: 1

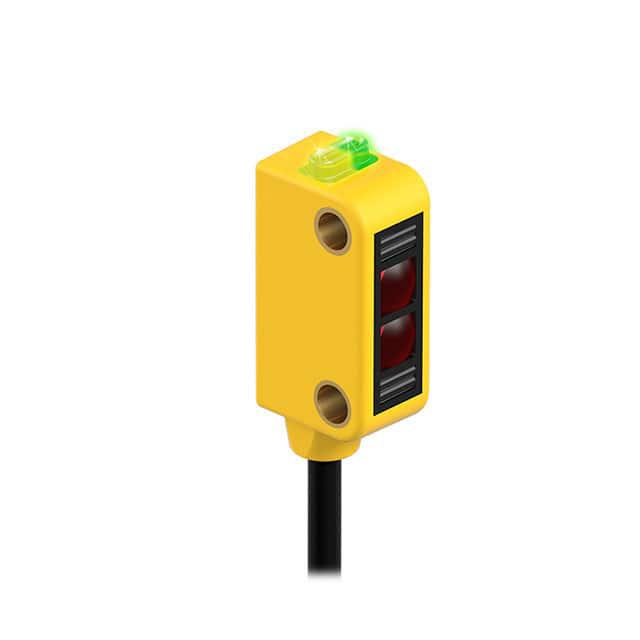

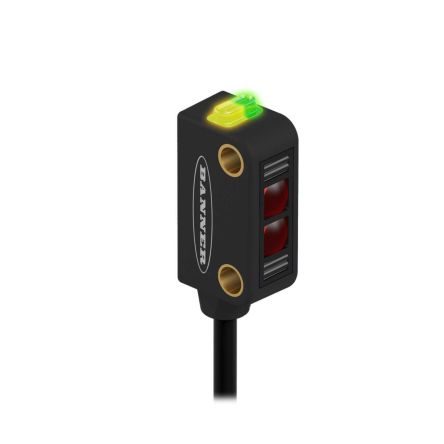

BANNER ENGINEERING 光电传感器 Q12RB6FF30

Q12RB6FF30概述

    Q12 Series Sensor:技术手册概述

    1. 产品简介


    Q12系列传感器是自包含型的微型光电传感器,采用通用外壳设计。它提供明亮可见的红光(640 nm)光源,并且提供多种型号以满足不同的连接方式和输出配置需求。Q12系列传感器广泛应用于工业自动化、物流分拣等领域,用于检测、计数和定位等任务。

    2. 技术参数


    | 参数 | 描述 |

    | 供电电压和电流 | 10至30 V DC,最大电流20 mA |
    | 感应光源 | 640 nm可见红光 |
    | 输出保护电路 | 反向极性保护和瞬态电压保护 |
    | 感应范围 | 对射模式:2米(6.5英尺),极化反射模式:1米(40英寸),反射模式:1.5米(59英寸) |
    | 工作温度范围 | 操作温度:-20°C到+55°C,存储温度:-30°C到+75°C |
    | 认证 | IEC IP67防护等级 |

    3. 产品特点和优势


    - 紧凑设计:8毫米(0.31英寸)外壳,适用于几乎任何安装位置。
    - 交叉干扰避免:特有的电路设计减少多传感器同时工作时的干扰。
    - 状态指示灯:LED状态指示器显示电源、输出过载、信号接收和边缘信号状态。
    - 高级ASIC技术:抗光和电噪声,提高传感器的可靠性和稳定性。
    - 不同输出配置:可选NPN或PNP单输出,以及双输出(LO/DO)模式。

    4. 应用案例和使用建议


    - 对射模式:适用于需要长距离感应的应用,例如输送带上的物体检测。
    - 极化反射模式:适用于需要高精度定位的应用,例如自动装配线。
    - 固定场模式:适用于需要特定距离和精确焦点的应用,例如检测零件尺寸。
    使用建议:
    - 确保传感器安装正确,接线无误,以避免因接线不当导致的故障。
    - 使用合适的配件,如防滑套件,以增加传感器的使用寿命。
    - 定期检查传感器状态指示灯,确保传感器正常运行。

    5. 兼容性和支持


    - 与市场上标准的M8或M12连接器兼容,易于安装和替换。
    - 厂商提供详尽的技术支持和保修服务,通过访问www.bannerengineering.com获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 感应范围小于预期 | 检查反射板是否有效,确保没有遮挡物 |
    | 传感器无法启动 | 检查供电是否正常,确认接线无误 |
    | 输出不稳定 | 确认传感器未受强磁场干扰 |

    7. 总结和推荐


    Q12系列传感器是一款高度可靠的光电传感器,具有多种配置选择和广泛应用范围。其独特的技术特性和坚固的设计使其成为工业自动化领域的理想选择。我们强烈推荐此产品,尤其适用于需要高精度、稳定性和多功能性的应用场合。无论是工厂自动化、物流系统还是其他相关领域,Q12系列传感器都能提供卓越的性能和可靠性。

Q12RB6FF30参数

参数
感应距离 30mm
感应方式 -
光源 Visible 红色
输出类型 NPN/PNP
最大工作供电电压 30V(DC)
最小工作供电电压 10V
颜色感应 -
波长 -
响应时间 -
应用等级 工业级
包装方式 盒装

Q12RB6FF30厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12RB6FF30数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12RB6FF30 Q12RB6FF30数据手册

Q12RB6FF30封装设计

查看详情并下载
Symbol
Footprint
3D Model
