QS18UPA

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 邦纳 图尔克 接近传感器, 块状
供应商型号: 2170-QS18UPA-ND
供应商: Digi-Key
标准整包数: 1

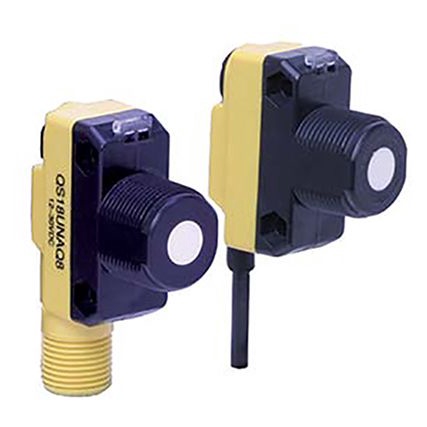

BANNER ENGINEERING 光电传感器 QS18UPA

QS18UPA概述

    Miniature Ultrasonic Sensors with TEACH-Mode Programming

    1. 产品简介


    概述:
    Miniature Ultrasonic Sensors with TEACH-Mode Programming 是一款高效且易于编程的超声波传感器,适用于需要精确测量距离的应用场合。这些传感器采用紧凑型设计,能够提供可靠的传感功能,适用于各种工业自动化、机器人技术和物流监控等领域。
    主要功能:
    - 快速、易用的 TEACH-Mode 编程模式,无需调节电位器。
    - 超紧凑外壳设计,适合空间受限的应用。
    - 单一离散输出(NPN 或 PNP 类型)。
    - 两个双色状态指示灯用于直观反馈。
    - 防护等级高,适用于恶劣环境。
    - 支持 2 米或 9 米未端接电缆,及 M12 或 M8 QD 连接器(集成式或带 150 毫米延长线)。
    - 广泛的工作温度范围:-20°C 至 +60°C(-4°F 至 +140°F)。
    - 温度补偿,确保准确的距离读数。

    2. 技术参数


    | 参数 | 描述 |

    | 感测范围 | 50 mm 到 500 mm (2 in 到 20 in) |
    | 供电电压 | 12 V DC 到 30 V DC (10% 最大纹波) |
    | 响应时间 | 15 毫秒 |
    | 输出电流 | 最大负载 100 mA |
    | 输出配置 | SPST 固态开关,取决于型号为 NPN(电流吸入)或 PNP(电流源出) |
    | 保护电路 | 反向极性保护、瞬态电压保护 |
    | 重复精度 | ±0.7 mm |
    | 最小窗口尺寸 | 5 mm |
    | 压力 | ±1.4 mm |
    | 状态指示 | 绿色/红色范围指示灯和黄色/红色教学/输出指示灯 |

    3. 产品特点和优势


    独特功能和优势:
    - TEACH-Mode 编程模式简化了设置过程,提高操作效率。
    - 小巧紧凑的设计使其能够在狭小的空间内使用。
    - 通过温度补偿技术减少了温度变化对测量精度的影响,适用于宽温环境。
    - 提供多种输出选项,适合不同应用需求。
    - 多种连接方式和安装方式,提高了适用性。
    - 适用于多种工业环境,具备良好的抗振动和机械冲击能力。

    4. 应用案例和使用建议


    应用案例:
    这些传感器常用于自动化的物料搬运系统中,用于检测货物的位置和高度。例如,在物流中心,这些传感器可以用于监测货架上的物品,确保库存管理的准确性。
    使用建议:
    - 在高湿度环境下使用时,建议选择环氧封装版本以提高防护等级。
    - 遇到信号弱的情况,可能需要调整目标的位置以获得更好的信号强度。
    - 在高振动环境下,确保传感器牢固安装以避免误触发。

    5. 兼容性和支持


    - 该传感器支持多种电缆和连接器,兼容不同类型的自动化设备。
    - 厂商提供技术支持和维修服务,可通过官网获得详细的支持信息。

    6. 常见问题与解决方案


    - 问题:传感器输出不稳定
    - 解决方案: 确保传感器安装牢固,并检查是否有干扰源。

    - 问题:无法通过编程设置修改输出类型
    - 解决方案: 使用正确的编程顺序并确保电源稳定。

    7. 总结和推荐


    总结:
    这款Miniature Ultrasonic Sensors with TEACH-Mode Programming 以其小巧紧凑的设计、易于编程和温度补偿功能,为各种工业应用提供了可靠的距离测量解决方案。它具有优异的环境适应能力和灵活的安装方式,适合在自动化、机器人技术以及物流等领域广泛使用。
    推荐:
    鉴于其多样的特性和市场竞争力,强烈推荐使用这款传感器。无论是对于需要精确测量的应用还是在复杂环境中工作的系统,它都能提供卓越的表现。

QS18UPA参数

参数
颜色感应 -
光源 LED
波长 -
感应方式 -
感应距离 50mm~500mm
最小工作供电电压 12V
输出类型 PNP
最大工作供电电压 30V
响应时间 15ms
长*宽*高 33.5mm*15mm*35mm
应用等级 工业级
包装方式 盒装

QS18UPA厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18UPA数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18UPA QS18UPA数据手册

QS18UPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
