QS30VR3LP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 800cm PNP SPDT
供应商型号: 2170-QS30VR3LP-ND
供应商: Digi-Key
标准整包数: 1

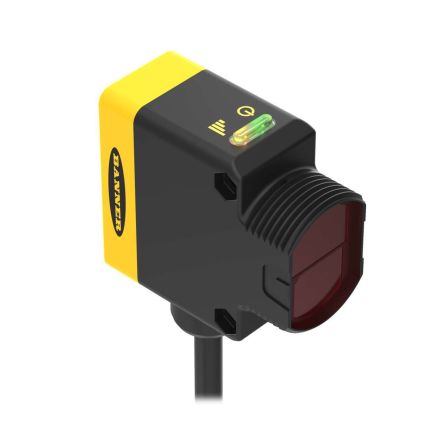

BANNER ENGINEERING 光电传感器 QS30VR3LP

QS30VR3LP概述

    世界波束QS30光电传感器:技术手册

    产品简介


    世界波束QS30系列自包含式光电传感器采用了先进的单件设计,具备卓越的长距离光学性能。这些传感器具有紧凑型外壳,可通过30毫米螺纹杆或侧面安装孔实现多种安装方式。它们可以适用于24 V至250 V ac(50 Hz/60 Hz)和12 V至250 V dc的操作环境,并且采用SPDT(单极双掷)电磁继电器输出。传感器的外壳由坚固耐用的ABS/聚碳酸酯混合材料制成,防护等级为IEC IP67和NEMA 6。

    技术参数


    - 操作电压:24 V至250 V ac(50 Hz/60 Hz),或12 V至250 V dc
    - 输出配置:SPDT(单极双掷)电磁继电器输出(除发射器外)
    - 输出功率:最大切换功率(电阻负载)150 W,1250 VA;最大切换电压(电阻负载)250 V ac;125 V dc
    - 工作温度:-20°C至+70°C(-4°F至+158°F)
    - 湿度:最大相对湿度95%(非冷凝)
    - 防护等级:IEC IP67,NEMA 6
    - 尺寸:直径33.0 mm,高度54.3 mm
    - 重量:未提供

    产品特点和优势


    1. 长距离光学性能:QS30系列光电传感器可以在远距离下有效检测物体,特别适合需要大范围检测的应用。
    2. 紧凑型设计:具有广泛的安装选项,使得它能够适应各种工业环境。
    3. 多功能模式:提供对射、偏振反光和固定场(200 mm、400 mm、600 mm截断距离)等多种工作模式。
    4. 高可见性指示灯:提供全方位可见的状态指示灯,易于监测传感器状态。
    5. 高性能继电器:提供可靠的开关控制能力,适用于各种负载条件下的应用。

    应用案例和使用建议


    - 对射模式:适用于生产线中的物体检测和计数,如包装机上的产品检测。
    - 固定场模式:适用于物体的近距离检测,例如输送带上小部件的位置检测。
    - 偏振反光模式:适用于检测透明或半透明物体,例如玻璃瓶盖。

    使用建议:
    - 安装时要确保目标物体位于检测范围内,并避免镜面背景反射导致误触发。
    - 调整传感器位置以达到最佳的灵敏度,尤其是在检测低反射率物体时。

    兼容性和支持


    QS30系列光电传感器与其他标准接线电缆兼容,并提供了多种安装配件,包括直角支架和旋转支架,便于不同应用场景下的灵活安装。此外,Banner Engineering公司还提供了丰富的技术支持和维修服务,确保用户的使用体验。

    常见问题与解决方案


    - 问题1:传感器误触发。
    - 解决方案:检查背景表面反射情况,尽量使用漫反射背景或将传感器或背景角度调整。
    - 问题2:感应距离不准确。
    - 解决方案:确认传感器与目标之间的相对位置,并参考规格书中的性能曲线调整设置。

    总结和推荐


    QS30系列光电传感器以其卓越的性能和可靠性,在众多应用中表现出色。它的多功能模式和强大的检测能力使其成为工业自动化领域的理想选择。我们强烈推荐使用QS30系列光电传感器,特别是在需要长距离和高精度检测的应用场景中。

QS30VR3LP参数

参数
波长 -
颜色感应 -
最大工作供电电压 -
光源 -
最小工作供电电压 -
感应距离 800cm
输出类型 PNP
感应方式 -
响应时间 -
通用封装 SPDT

QS30VR3LP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30VR3LP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30VR3LP QS30VR3LP数据手册

QS30VR3LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 143.52 ¥ 1189.422
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1189.42
