Q25SP6RQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 20m 3ms PNP 10V 30V LED
供应商型号: 2170-Q25SP6RQ-ND
供应商: Digi-Key
标准整包数: 1

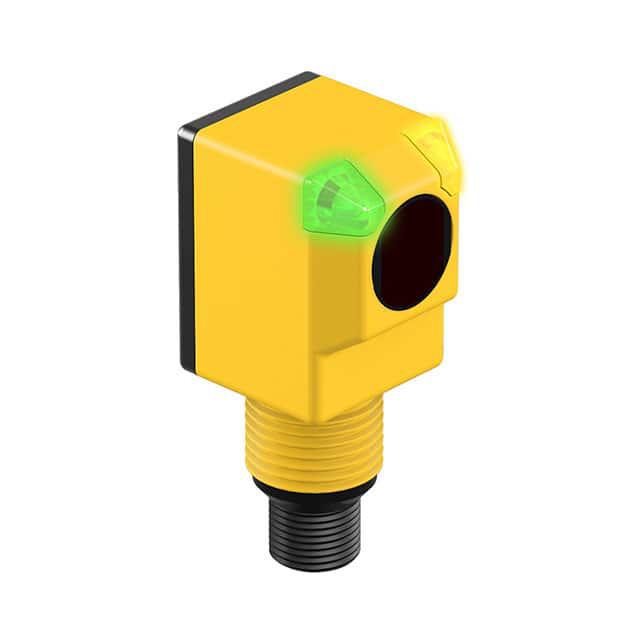

BANNER ENGINEERING 光电传感器 Q25SP6RQ

Q25SP6RQ概述


    产品简介


    Q25 DC传感器 是一款自包含的直流操作传感器,适用于多种工业应用。其主要功能是通过红外线和可见光进行距离和物体检测。这种传感器广泛应用于自动化控制、机器人技术、物料处理系统等领域,尤其是在需要精确位置检测和物体识别的应用场景中。

    技术参数


    - 供电电压和电流:
    - 供电电压:10 V dc 至 30 V dc(最大10%波动)
    - 供电电流(不包括负载电流):
    - 发射器:25 mA
    - 接收器:20 mA
    - 极化反射式:30 mA
    - 固定场:35 mA
    - 输出配置:
    - SPDT固态直流开关;NPN(电流下沉)或PNP(电流源出),具体取决于型号
    - 光照下动作:N.O.(常开)输出在传感器检测到自身的调制光时导通
    - 黑暗条件下动作:N.C.(常闭)输出在传感器检测到黑暗时导通,N.C.输出可以作为正常打开的边际信号报警输出
    - 环境等级:
    - 防漏设计,符合NEMA 6P、DIN 40050(IEC IP69K)
    - 供电保护电路:
    - 反向极性保护和瞬态电压保护
    - 过流保护:
    - 必须由最终产品应用提供
    - 可通过外部熔断器或通过限流类2电源来实现
    - 输出响应时间:
    - 对射模式:开启3ms,关闭1.5ms
    - 反射式、固定场和漫反射式:开启和关闭均为3ms
    - 重复性:
    - 对射模式:375 μs
    - 反射式、固定场和漫反射式:750 μs
    - 工作条件:
    - 温度:-40 °C 至 +70 °C
    - 湿度:最高湿度90%,+50 °C(非凝结状态)

    产品特点和优势


    Q25 DC传感器具有以下独特功能和优势:
    - 多功能性:可应用于对射、反射式、固定场和漫反射等多种模式。
    - 高可靠性:反向极性和瞬态电压保护确保传感器在各种环境下稳定运行。
    - 高精度:重复性良好,不受信号强度影响。
    - 耐用性:符合军用标准MIL-STD-202F的要求,能够在严苛的振动和冲击条件下工作。

    应用案例和使用建议


    应用案例:
    - 在自动装配线上用于检测物件的位置和数量。
    - 在仓储系统中用于监测货架上的物品是否存在。
    - 在机器人手臂上用于精确定位。
    使用建议:
    - 确保安装时传感器和目标物之间的距离在有效范围内。
    - 在进行连接时,务必遵循制造商的指导手册,以确保正确连接。
    - 定期检查传感器的清洁情况,以保证准确的检测结果。

    兼容性和支持


    - 兼容性:
    - 支持多种不同的安装方式,如直接电缆连接或4针Euro风格快速断开接口。

    - 支持:
    - 如需更多技术支持,请访问 [Banner Engineering官网](http://www.bannerengineering.com)。

    常见问题与解决方案


    - 问题:传感器不工作。
    - 解决方案:检查供电电压是否在规定的范围内,并确认连接是否正确。

    - 问题:传感器输出不稳定。
    - 解决方案:确认传感器周围环境光线条件是否合适,必要时可增加遮光板以避免杂散光干扰。

    - 问题:传感器输出延迟。
    - 解决方案:检查传感器和目标物之间的距离是否超出规定范围,调整为合适的距离。

    总结和推荐


    Q25 DC传感器是一款高性能的电子元器件,具有多功能性、高可靠性、高精度和耐用性等特点。其适用于各种工业自动化应用,特别适合需要高精度检测的场合。强烈推荐该产品给需要可靠、稳定的传感器解决方案的用户。
    请注意,上述文章中的部分内容是根据技术手册的内容整理和概括的,实际应用中还需参考具体的产品手册和技术文档。

Q25SP6RQ参数

参数
最小工作供电电压 10V
颜色感应 -
最大工作供电电压 30V
响应时间 3ms
波长 -
输出类型 PNP
感应距离 20m
光源 LED
感应方式 Through-Beam
应用等级 工业级
零件状态 在售
包装方式 盒装

Q25SP6RQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q25SP6RQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q25SP6RQ Q25SP6RQ数据手册
