Q12RB6RQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q12系列, 双极输出, 检测范围2 米
供应商型号: 2170-Q12RB6RQ-ND
供应商: Digi-Key
标准整包数: 1

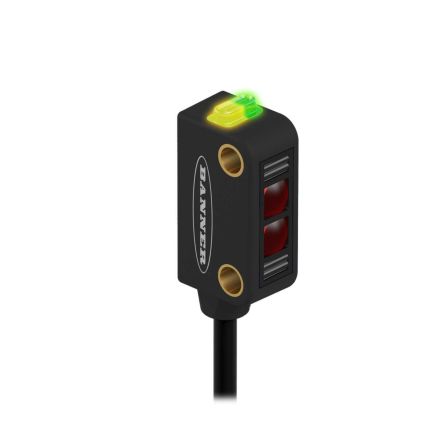

BANNER ENGINEERING 光电传感器 Q12RB6RQ

Q12RB6RQ概述

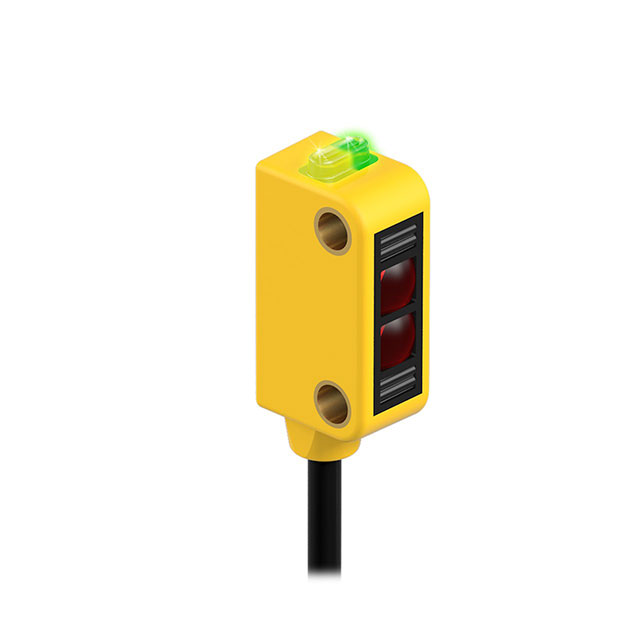

    WORLD-BEAM® Q12 系列光电传感器

    产品简介


    WORLD-BEAM® Q12系列光电传感器是一种微型自供电式光电传感器,适用于多种场合。这些传感器内置640纳米红色光源(可见光),具有坚固耐用的特点,适用于各种工业和商业应用。它们主要用于检测物体的存在与否,广泛应用于自动化生产线、包装机械、物流系统等领域。

    技术参数


    - 工作电压: 10到30伏直流电(10%最大纹波)
    - 输出保护电路: 反极性保护、瞬态电压保护、启动时假脉冲保护、短路保护
    - 响应时间:
    - 直接模式:1.3毫秒导通;900微秒关断
    - 其他模式:700微秒导通/关断
    - 过电流保护: 由终端产品应用提供(请参考表格)
    - 输出配置: 双极输出(PNP和NPN)、单输出(PNP或NPN)LO或DO,取决于型号
    - LED指示灯:
    - 绿色:电源开启
    - 绿色闪烁:输出过载
    - 橙色:信号接收
    - 橙色闪烁:边缘信号
    - 尺寸: 高度为8毫米(0.31英寸)
    - 工作温度范围: -20°C至+55°C(-4°F至+131°F)
    - 存储温度范围: -30°C至+75°C(-22°F至+167°F)

    产品特点和优势


    - 紧凑设计: 尺寸仅为8毫米(0.31英寸),适合安装在狭小空间内。
    - 高灵敏度: 使用90%反射率白色测试卡进行性能测试。
    - 防干扰能力: 配备抗串扰电路,适用于多个传感器的应用场合。
    - 多样化安装选项: 包含黑色外壳的型号可供选择。
    - IP67防护等级: 标准型号具有防水防尘性能。

    应用案例和使用建议


    应用案例:
    - 物料检测: 在自动化生产线中检测物料的位置。
    - 包装质量控制: 确保每个包装盒都已被正确装满。
    - 物流系统: 监测包裹的流动状态。
    使用建议:
    - 确保传感器安装位置避免强光直射,以免影响准确性。
    - 在高温环境下使用时,注意散热,避免过热。
    - 使用适当的过电流保护装置,确保系统稳定运行。

    兼容性和支持


    - 兼容性: Q3型号采用3针Pico样式(M8螺纹)150毫米(6英寸)电缆尾部连接。标准型号则有2米(6.5英尺)或9米(30英尺)电缆或150毫米(6英寸)尾部连接。
    - 支持和服务: 客户可以访问官方网站www.bannerengineering.com获取更多技术支持和产品文档。

    常见问题与解决方案


    - 问题1: 输出不稳定。
    - 解决方案: 检查电源电压是否在10到30伏直流电范围内,确保所有连接正确无误。
    - 问题2: 输出始终关闭。
    - 解决方案: 检查对象是否在传感器的有效检测范围内,或者是否存在遮挡物。
    - 问题3: 感应距离不准确。
    - 解决方案: 检查是否使用了适当的测试材料,并检查是否有其他物体干扰信号。

    总结和推荐


    WORLD-BEAM® Q12系列光电传感器以其紧凑的设计、强大的功能和广泛的适用性,在工业自动化领域表现出色。无论是用于物料检测还是包装质量控制,它都能提供可靠的数据支持。其高防护等级和多样化安装选项使其能够在恶劣环境中保持稳定的性能。总的来说,这是一款值得推荐的产品,特别适合需要高精度检测的自动化系统。

Q12RB6RQ参数

参数
感应方式 Through-Beam
波长 -
输出类型 Bipolar
响应时间 1.3ms
光源 红色 LED
颜色感应 -
最大工作供电电压 30V
感应距离 200cm
最小工作供电电压 10V
应用等级 工业级
包装方式 盒装

Q12RB6RQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12RB6RQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12RB6RQ Q12RB6RQ数据手册

Q12RB6RQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
