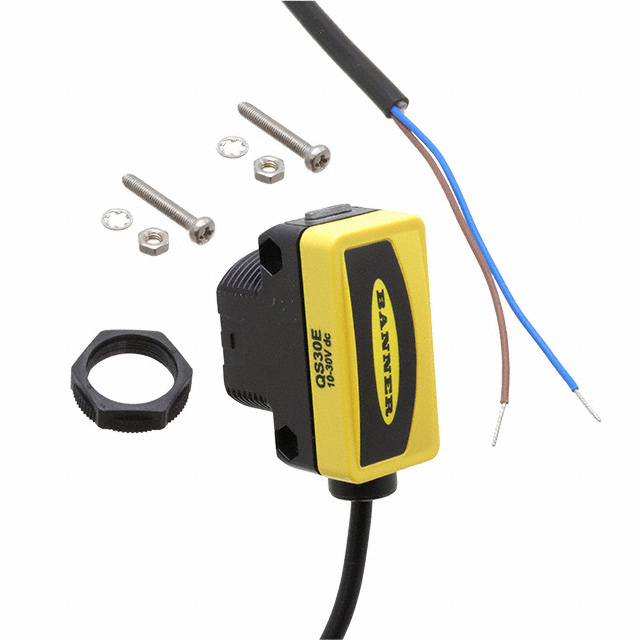

QS30EX

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, 检测范围213 米
供应商型号: 8479485
供应商: 欧时
标准整包数: 1
BANNER ENGINEERING 光电传感器 QS30EX

QS30EX概述

    High-Power Opposed-Mode Sensors:QS30 Series

    1. 产品简介


    高功率对射式传感器QS30系列是极耐用、强大的泄漏保护型传感器,设计用于承受最苛刻的工业应用,包括高压清洗区域。其红外光束具有超过700英尺(213米)的传感范围,非常适合需要长距离检测的应用场景。这种传感器还能够穿透浓雾、灰尘和其他类型的工业和过程污染,具备出色的噪声免疫性能,确保在恶劣环境中稳定工作。

    2. 技术参数


    - 供电电压与电流
    - 发射器:10 V DC 至 30 V DC,最大纹波不超过10%,供电电流小于70mA(不含负载)
    - 接收器:10 V DC 至 30 V DC,最大纹波不超过10%,供电电流小于22mA(不含负载)
    - 光束
    - 红外光束,波长为875nm
    - 传感范围
    - 在213米(700英尺)范围内具备超过2的增益
    - 输出配置
    - 双极性输出,电流沉降(NPN)和电流供给(PNP)
    - 输出额定值
    - 最大输出电流100mA
    - OFF状态漏电流小于1微安@30V DC
    - ON状态饱和电压:10mA DC时小于1V;150mA DC时小于1.5V
    - 保护措施
    - 防止假启动、过载或短路
    - 连接方式
    - 2米或9米电缆,或Euro风格快速断开接头
    - 环境等级
    - 长度为2米或9米的电缆型号符合IEC IP67和NEMA 6P标准
    - 快速断开接头型号符合DIN 40050-9标准的IP69K

    3. 产品特点和优势


    - 高功率光束:QS30系列传感器具有超过700英尺的传感范围,使得它们特别适合长距离和高污染环境下的检测任务。
    - 卓越的噪声免疫力:独特的电路设计赋予传感器出色噪声免疫性能,确保其在强电磁干扰环境下的可靠性。
    - 双频率选择:QS30传感器提供两种频率选择(A和B),通过双频率选择可以有效防止串扰问题。
    - 安装便捷:提供多种安装方式,包括30mm螺纹桶装和侧面安装,极大增强了传感器的灵活性。
    - 抗污染设计:特殊设计的防污镜头能减少污染,同时材料耐冲击、可清洗且耐用。

    4. 应用案例和使用建议


    QS30系列传感器常应用于工厂自动化、物流分拣系统及安全监控等领域。特别是在长距离检测和高污染环境下表现优异。建议用户在部署前仔细检查传感器的安装方向和频率选择,以确保最佳性能。此外,频繁的室外使用可能会导致镜头模糊,用户应考虑其他户外解决方案,如增加防护罩或定期清洁镜头。

    5. 兼容性和支持


    QS30系列传感器的连接器包括5针Euro-style快速断开接头和标准2米或9米电缆。对于不同的应用场景,提供了多种安装支架选择,例如直角支架、重型铸造支架等。制造商Banner Engineering还提供详尽的客户支持,包括技术支持热线和官网资源。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的频率?
    解决方法:通过传感器上的灰色线来选择频率,+电压或不连接选择A频率,连接至-电压选择B频率。

    - 问题2:输出电流过大怎么办?
    解决方法:在安装时需确保供电线缆直径不超过24AWG,否则需添加外部保险丝或电流限制器。

    7. 总结和推荐


    QS30系列传感器凭借其高功率光束、卓越的噪声免疫性能和灵活的安装选项,在众多应用场合表现出色。尤其适用于需要高精度和长距离检测的应用场景。我们强烈推荐该产品给那些寻求高性能、高可靠性的工业传感器解决方案的用户。

QS30EX参数

参数
输出类型 -
最小工作供电电压 10V
感应距离 213m
最大工作供电电压 30V
响应时间 30ms
波长 -
颜色感应 -
光源 LED
感应方式 Through-Beam
应用等级 工业级
包装方式 盒装

QS30EX厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30EX数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30EX QS30EX数据手册

QS30EX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1364.9948
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1364.99
