首页  >  产品百科  >  Q45BB6RQ5

Q45BB6RQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 60m 2ms NPN/PNP 10V 30V 红外 (880nm)
供应商型号: 2170-Q45BB6RQ5-ND
供应商: Digi-Key
标准整包数: 1

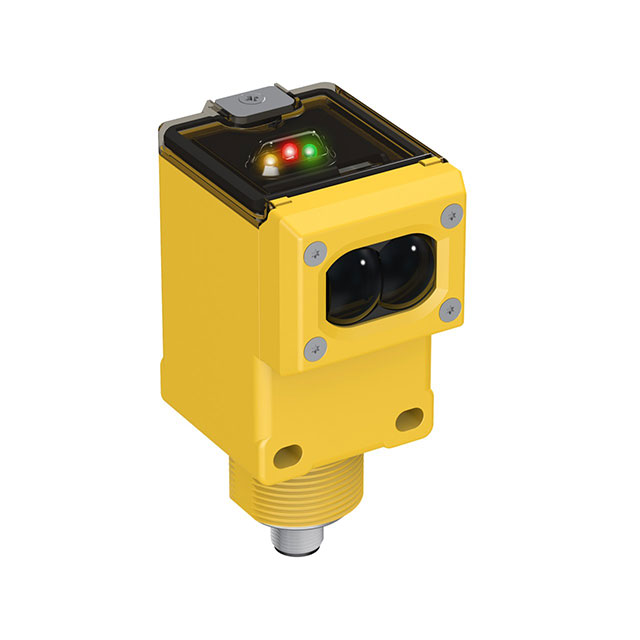

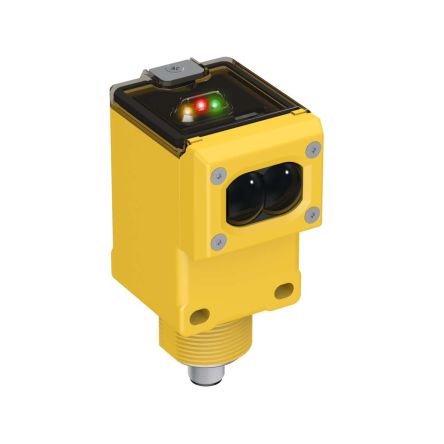

BANNER ENGINEERING 光电传感器 Q45BB6RQ5

Q45BB6RQ5概述

    光电传感器技术手册
    本手册详细介绍了Banner Engineering公司的光电传感器,包括其基本功能、技术规格、产品特点及优势、应用案例、兼容性和支持等信息。请仔细阅读并了解其应用细节,确保正确安装和使用该传感器。

    1. 产品简介


    Banner Engineering的10V直流到30V直流光电传感器采用先进的单件设计,具有卓越的光学性能和极强的坚固性。它们适用于多种光电传感模式,包括对射式、漫反射式、反光式和汇聚式。该传感器还提供玻璃光纤和塑料光纤模型,以满足不同应用需求。其输出为双极NPN(吸入)/PNP(源出),并且具有可选的光线/黑暗操作模式。

    2. 技术参数


    - 输入电压:10V至30V直流电,最大纹波10%
    - 电流消耗:小于50mA(不包括负载)
    - 保护电路:反向极性保护和瞬态电压保护
    - 输出配置:双极性:一个电流源PNP和一个电流沉PNP开路集电极晶体管
    - 输出额定值:每个输出的最大250mA(不超过50°C时),70°C时降至150mA(每度降低5mA)
    - 输出响应时间:对射模式2ms开启,1ms关闭;其他模式2ms开闭
    - 环境等级:NEMA 6,IEC IP67
    - 温度范围:-40°C至+70°C(-40°F至+158°F)
    - 湿度:最高相对湿度90%(非冷凝状态)

    3. 产品特点和优势


    - 高灵敏度和可靠性:特别适用于高污染环境下的长距离检测。
    - 多样的光纤选择:可以适应不同环境条件,如酸碱度和溶剂。
    - 多功能操作:可以设置光线/黑暗操作模式,且具备精确的灵敏度调节。
    - 耐用性强:通过1200psi高压冲洗测试,达到严格的NEMA和IEC防护标准。
    - 灵活的连接方式:提供多种电缆长度选项和快速插拔接头,便于现场布线。

    4. 应用案例和使用建议


    - 对射模式:适用于检测长距离或肮脏环境中物体的存在与否,例如自动化生产线上工件的位置检测。
    - 漫反射模式:适合检测反射率高的物体,如白色纸张。当背景无干扰物时是首选。
    - 反光模式:带有偏振功能的传感器,可用于处理反光应用中常见的问题,如玻璃窗后的检测。
    - 建议:在安装过程中,应避免传感器暴露于极端温度或高湿度环境,以免影响其性能和寿命。此外,建议定期清洁透镜,以保持最佳检测效果。

    5. 兼容性和支持


    - 兼容性:该传感器可与各种控制模块和显示模块配合使用,提升系统的灵活性和功能性。
    - 支持和服务:Banner Engineering提供详尽的技术支持和保修服务,用户可以通过电话或官网获取帮助和信息。

    6. 常见问题与解决方案


    - Q:传感器无法正常工作怎么办?
    - A:首先检查电源连接是否正确,确认电源电压符合要求。如果问题仍然存在,请联系技术支持寻求进一步帮助。
    - Q:输出信号不稳定如何解决?
    - A:可能是由于环境光线干扰导致。调整传感器的灵敏度或考虑使用遮挡罩来改善信号稳定性。
    - Q:传感器在高温环境下运行时会降级吗?
    - A:是的,温度超过70°C时,传感器的输出能力将逐步下降。建议在高温环境中使用散热措施以维持最佳性能。

    7. 总结和推荐


    总体而言,Banner Engineering的光电传感器以其出色的光学性能、高度的可靠性和广泛的应用范围,成为工业自动化领域的重要工具。无论是需要进行长距离检测还是在恶劣环境下工作的场合,这些传感器都能提供稳定而准确的性能表现。因此,我强烈推荐在相关项目中使用此系列产品。
    希望以上内容能帮助您更好地理解这款光电传感器,并根据具体应用需求进行合理选择和使用。如有任何疑问,请随时联系Banner Engineering的专业团队获取更多帮助。

Q45BB6RQ5参数

参数
感应距离 60m
波长 -
响应时间 2ms
颜色感应 -
光源 红外 (880nm)
最小工作供电电压 10V
最大工作供电电压 30V
感应方式 Through-Beam
输出类型 NPN/PNP
应用等级 工业级
包装方式 盒装

Q45BB6RQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q45BB6RQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q45BB6RQ5 Q45BB6RQ5数据手册

Q45BB6RQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 132.08 ¥ 1105.3445
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1105.34
