首页  >  产品百科  >  QS30AF600Q

QS30AF600Q

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, NPN/PNP输出, 检测范围30 毫米 → 600 毫米
供应商型号: 8479441
供应商: 海外现货
标准整包数: 1

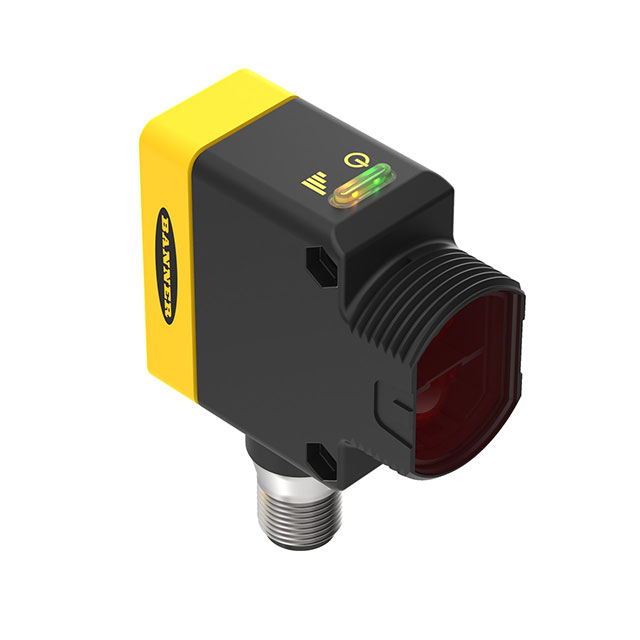

BANNER ENGINEERING 光电传感器 QS30AF600Q

QS30AF600Q概述

    WORLD-BEAM® QS30 Adjustable-Field Sensors 技术手册

    产品简介


    WORLD-BEAM® QS30 Adjustable-Field Sensors 是一种高性能传感器,专为背景抑制模式而设计,适用于需要精确检测且对背景条件变化敏感的应用场合。该传感器采用双极离散输出,能够在不同颜色和纹理表面上表现出色,适用于工业自动化、物流、食品包装等领域。

    技术参数


    - 型号: QS30AF600
    - 供电电压: 10 至 30V DC(最大纹波为指定限制内的 10%)
    - 输出类型: 双极(1 NPN & 1 PNP)
    - 传感范围:
    - 调节截止范围:50 至 600 毫米
    - 最大传感范围:400 毫米(6% 黑卡),500 毫米(18% 灰卡),600 毫米(90% 白卡)
    - 最小传感范围(死区):30 毫米(6% 黑卡)
    - 输出电流: 总输出电流 100 毫安(每增加 1°C 降额 1 毫安)
    - 工作环境温度: -20°C 至 60°C
    - 湿度: 相对湿度 95%(50°C 时非冷凝状态)
    - 保护等级: IEC IP67;NEMA 6
    - 电缆长度: 可选 2 米(6.5')或 9 米(30')

    产品特点和优势


    - 出色的性能: 配备 128 元素光接收器,适用于不同颜色和纹理表面的高精度检测。
    - 灵活调整: 可通过多圈调节螺钉调整截止距离,确保可靠的检测性能。
    - 强大的背景抑制能力: 忽略超过设定距离的对象,不受背景影响。
    - 耐环境性: ABS 外壳具有出色的抗冲击性能,适合严苛的工作环境。
    - 多功能安装: 支持多种安装方式,包括 30 毫米螺纹管或侧装。

    应用案例和使用建议


    背景抑制模式应用示例:
    - 情境: 在传送带上,黑色纸张被设置为 300 毫米的距离,白色背景纸张设置为 350 毫米的距离。
    - 建议: 确保物体与背景之间至少有 20 毫米的距离,以实现可靠检测。遵循图 3 中的步骤进行传感器设置。

    兼容性和支持


    - 兼容性: 该传感器支持多种电缆和连接器,包括 2 米(6.5')和 9 米(30')电缆,以及 5 针快速插接头。
    - 支持: Banner Engineering 提供一年有限保修,涵盖材料和工艺缺陷,但不包括误用或不当安装导致的损坏。

    常见问题与解决方案


    1. 传感器无法正确检测物体:
    - 解决方法: 检查截止距离设置是否合适,根据图 3 的步骤重新校准传感器。
    2. 输出不稳定:
    - 解决方法: 检查电源电压和输入信号,确保电压在 10 至 30V DC 之间,且无纹波。
    3. 传感器不能忽略背景:
    - 解决方法: 检查传感器的背景抑制设置,确保背景与物体之间的最小分离距离满足要求。

    总结和推荐


    WORLD-BEAM® QS30 Adjustable-Field Sensors 是一款高度可靠的传感器,具备出色的背景抑制能力和灵活的调节功能。它特别适用于工业自动化和物流应用,能够应对复杂背景条件下的精准检测需求。鉴于其优秀的性能和广泛的应用领域,强烈推荐在相关项目中使用此传感器。不过,请务必遵循制造商的安全指南,切勿将其用于人员保护。

QS30AF600Q参数

参数
颜色感应 -
响应时间 5ms
感应方式 Background Suppression
最小工作供电电压 10V
波长 -
感应距离 600mm
光源 LED
最大工作供电电压 30V
输出类型 NPN/PNP
应用等级 工业级
零件状态 在售
包装方式 盒装

QS30AF600Q厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30AF600Q数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30AF600Q QS30AF600Q数据手册
