Q20PFF100Q7

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 100mm 800μs PNP 10V 30V 红色 (655nm)
供应商型号: 295224
供应商: 海外现货
标准整包数: 1

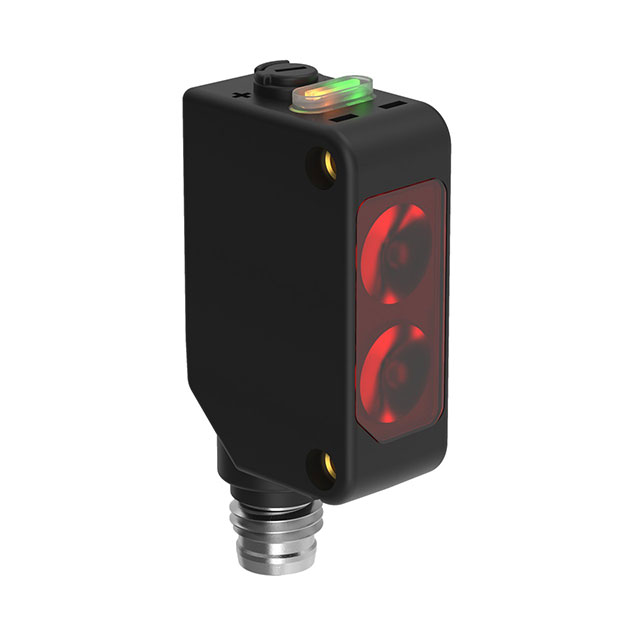

BANNER ENGINEERING 光电传感器 Q20PFF100Q7

Q20PFF100Q7概述

    WORLD-BEAM® Q20系列光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® Q20系列光电传感器是一套紧凑型、坚固耐用、密封并采用注塑成型塑料外壳的光电传感器。它们适用于广泛的工业应用,如自动化设备、包装机械和物流系统。这些传感器因其卓越的抗干扰能力和可靠的检测性能而受到广泛认可。它们提供多种感应模式,适用于不同距离和应用需求。

    2. 技术参数


    主要规格:
    - 供电电压:10 V dc至30 V dc
    - 输出:互补固态输出(一个常开,一个常闭),PNP或NPN类型,取决于型号
    - 连接方式:标准3 mm螺纹安装孔,间距25.4 mm(1英寸)
    - 线缆长度:2 m (6.5 ft),9 m (30 ft),150 mm (6 in)可选
    - 电气保护:反向极性保护和瞬态电压保护
    工作环境:
    - 操作温度:-20°C至+60°C (-4°F至+140°F)
    - 相对湿度:最大50°C时为95%(非凝结)
    - 振动和冲击测试:满足MIL-STD-202F方法201A和IEC 60947-5-2标准要求
    特殊功能:
    - 背景抑制模型可忽略背景物体,可靠检测到150 mm的距离
    - 可选交叉对话滤波器,减少可见红光对射模式的干扰
    - 灵活的安装方式,提供多种安装支架和通孔

    3. 产品特点和优势


    WORLD-BEAM® Q20系列光电传感器的主要优势包括:
    - 紧凑设计:采用注塑成型塑料外壳,适用于狭小空间
    - 优异性能:背景抑制模型能稳定检测荧光灯干扰下的目标
    - 多样选择:多种感应模式和输出类型,适应不同的应用场景
    - 易于配置:单圈增益电位计和明亮LED指示器便于快速设置和校准

    4. 应用案例和使用建议


    应用场景:
    - 对射模式:适用于长距离检测,如大型输送机上的物料检测
    - 反射模式:适用于中小距离检测,如分拣系统的物品识别
    - 漫反射模式:适用于近距离精确检测,如小物件计数
    使用建议:
    - 对于长距离检测,建议使用红外光模式,以提高检测精度和稳定性
    - 在强光环境下使用时,可考虑加装背景抑制滤镜,减少误触发
    - 在高振动环境中,需确保安装稳固,避免传感器松动影响正常工作

    5. 兼容性和支持


    - 兼容性:与多种工业自动化设备兼容,如PLC控制器和电机驱动器
    - 技术支持:提供详尽的技术文档和支持服务,可在官网获取更多信息
    - 电缆连接:提供不同长度和类型的电缆,方便现场安装和调试

    6. 常见问题与解决方案


    常见问题:
    - 传感器无信号输出:检查电源连接是否正确,确认输出端负载电阻是否合适
    - 误触发频繁:调整传感器灵敏度电位计,适当增加背景抑制范围
    - 输出状态不稳定:确认信号线和电源线连接牢固,避免松动造成信号干扰
    解决方案:
    - 调整电位计:参考产品手册,根据实际情况微调灵敏度
    - 增加滤镜:使用交叉对话滤镜减少干扰,提高检测精度
    - 更换连接器:确保连接器完好无损,必要时更换新连接器

    7. 总结和推荐


    综上所述,WORLD-BEAM® Q20系列光电传感器以其卓越的性能、多样化的感应模式和丰富的配置选项,在工业自动化领域展现出强大的市场竞争力。它不仅适用于各种复杂的工作环境,而且易于安装和配置,能够显著提升生产效率和可靠性。强烈推荐在需要精准检测的应用场景中使用此款传感器。

Q20PFF100Q7参数

参数
颜色感应 -
波长 -
感应方式 Background Suppression
输出类型 PNP
光源 红色 (655nm)
最小工作供电电压 10V
响应时间 800μs
最大工作供电电压 30V
感应距离 100mm
应用等级 工业级
包装方式 盒装

Q20PFF100Q7厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20PFF100Q7数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20PFF100Q7 Q20PFF100Q7数据手册

Q20PFF100Q7封装设计

查看详情并下载
Symbol
Footprint
3D Model
