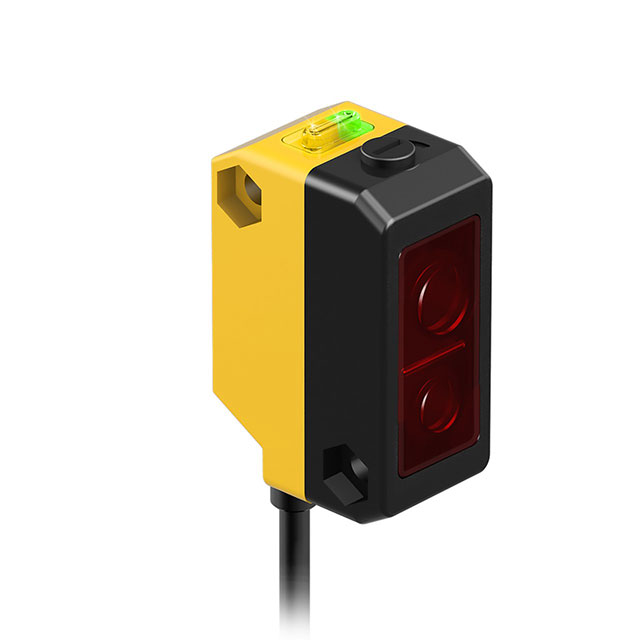

QS18AB6AF300

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 300mm 1 个 NPN And 1 个 PNP
供应商型号: 2170-QS18AB6AF300-ND
供应商: Digi-Key
标准整包数: 1

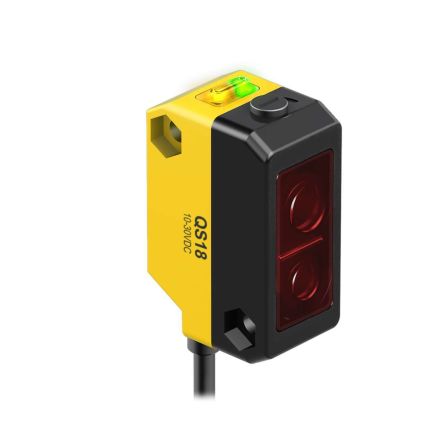

BANNER ENGINEERING 光电传感器 QS18AB6AF300

QS18AB6AF300概述

    WORLD-BEAM® QS18AF 背景抑制传感器:产品技术综述

    1. 产品简介


    WORLD-BEAM® QS18AF 是一款高性能、可调式背景抑制传感器,采用紧凑型设计,能够在广泛的范围内提供精确的检测能力。这种传感器主要应用于需要可靠检测且背景条件变化频繁的应用场景,例如物流、包装、自动化生产线等。其独特之处在于能够通过机械调节实现背景抑制模式,从而在不稳定的环境中仍能保持高精度的检测性能。此外,它支持多种输出配置(NPN、PNP 和双极性),适用性强。

    2. 技术参数


    - 供电电压: 10 至 30 V DC(最大纹波 10%,负载电流小于 16 mA)
    - 传感范围: 可调范围为 30 至 300 毫米
    - 输出类型: NPN、PNP 或双极性
    - 响应时间: 2.8 毫秒(上电后 200 毫秒延迟)
    - 过载保护: 支持反向极性和瞬态电压保护
    - 环境等级: IEC IP67;NEMA 6;UL Type 1
    - 工作温度: –20°C 至 55°C(–4°F 至 131°F)
    - 最小分离距离: 根据目标反射率和背景反射率不同,最小分离距离需满足特定要求(参见图 7)

    3. 产品特点和优势


    - 卓越光学性能: 在紧凑型 QS18 外壳中提供高达 300 毫米的感应范围。
    - 背景抑制模式: 可有效忽略远距离背景干扰,尤其适用于动态背景条件。
    - 简单调整: 用户可通过五圈调整螺钉轻松设置切割距离,确保精准检测。
    - 抗干扰能力: 增强了对荧光灯和其他环境光源的抗干扰能力。
    - 交叉检测免疫算法: 允许两台传感器在近距离内协同工作而不会互相干扰。

    4. 应用案例和使用建议


    应用案例
    一个典型的场景是自动分拣系统中的物体检测任务。在这个例子中,目标物可能是黑色纸张,背景是白色纸张。根据手册中提供的数据(图 7),为了可靠检测,物体与背景之间的最小分离距离需要大于 12 毫米。正确的设置步骤如下:
    1. 将传感器安装到距离最暗物体最长应用距离的位置;
    2. 逆时针旋转调整螺钉至黄色指示灯熄灭;
    3. 顺时针旋转调整螺钉直到黄色指示灯亮起;
    4. 更换为目标最亮背景,并重复上述步骤;
    5. 最后半转调整螺钉以确定最终切割点位置。
    使用建议
    对于反射率较高的表面(如镜面),建议减小传感器与目标之间的距离,并适当倾斜传感器以减少反射光线进入传感器的可能性。

    5. 兼容性和支持


    该传感器提供多种电缆选项(如标准 2 米电缆、9 米长电缆及带连接器的短电缆),便于灵活集成到不同的设备中。制造商 Banner Engineering 提供全面的技术支持服务,包括在线资源访问以及有限保修政策。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查电源连接是否正确;确认所有电缆规格符合要求。 |
    | 黄色指示灯闪烁 | 调整切割距离直至指示灯稳定亮起。 |
    | 无法正常启动 | 确保输入电压在规定范围内,并检查是否有短路现象发生。 |

    7. 总结和推荐


    总体而言,WORLD-BEAM® QS18AF 是一款功能强大且灵活多变的工业级背景抑制传感器,特别适合于复杂工作环境中实现高精度检测需求。凭借其坚固耐用的设计、易于操作的特点以及广泛的应用领域覆盖,这款产品无疑是众多制造业客户的理想选择。我们强烈推荐此款产品用于需要稳定可靠检测性能的关键任务场合。

QS18AB6AF300参数

参数
光源 -
响应时间 -
最小工作供电电压 -
波长 -
最大工作供电电压 -
感应距离 300mm
颜色感应 -
输出类型 1 个 NPN And 1 个 PNP
感应方式 -
包装方式 盒装

QS18AB6AF300厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18AB6AF300数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18AB6AF300 QS18AB6AF300数据手册

QS18AB6AF300封装设计

查看详情并下载
Symbol
Footprint
3D Model
