QS30LPQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Polarized,Retroreflective 800cm 2ms NPN/PNP 10V 30V 红色 (630nm)
供应商型号: 2170-QS30LPQ-ND
供应商: Digi-Key
标准整包数: 1

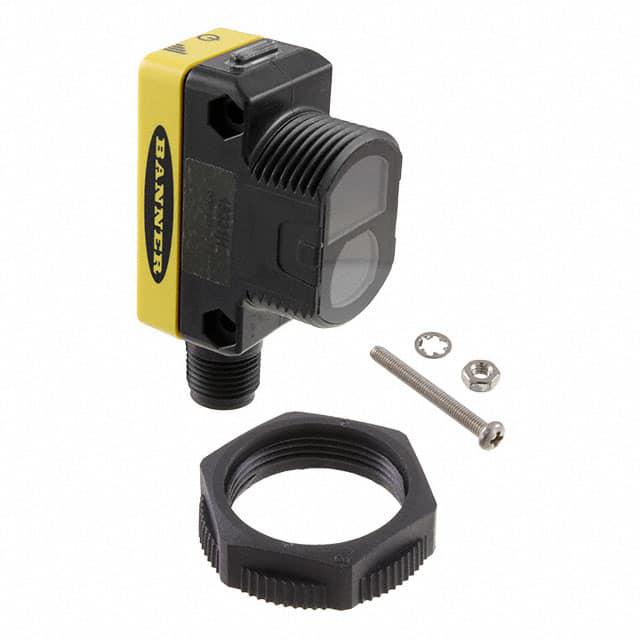

BANNER ENGINEERING 光电传感器 QS30LPQ

QS30LPQ概述

    WORLD-BEAM® QS30 – DC Voltage

    产品简介


    产品概述
    WORLD-BEAM® QS30系列是紧凑型自含式光电传感器,具备高性能的远距离光学检测能力。这类传感器设计用于广泛的工业应用,提供多种传感模式,如对射模式、反射模式、偏振反射模式、漫射模式和固定场模式。
    主要功能
    - 支持对射、反射、偏振反射、漫射及固定场模式检测。
    - 具备强大的远距离检测能力,可应用于不同类型的背景材料。
    - 内置多种功能,例如电压范围宽广(10到30V直流电),双极输出等。
    应用领域
    广泛应用于工厂自动化、物流系统、包装机械、输送带监控等领域。

    技术参数


    - 供电电压:10至30V直流电(最大纹波10%),不超过40mA(不包括负载);具备反向极性和瞬态电压保护。
    - 输出配置:双极输出(一个电流源,一个电流吸收),每路输出最大额定电流为100mA(25℃)。
    - 截止点容差:固定场模式仅±5%的额定截止距离。
    - 重复性:除对射模式外,其他模式下为500微秒。
    - 感应模式:
    - 对射模式:距离60米(200英尺)。
    - 漫射模式:距离1米(3.3英尺)。
    - 固定场模式:距200毫米、400毫米、600毫米(8英寸、16英寸、24英寸)不等。
    - 操作条件:工作温度-20°C至+70°C(-4°F至+158°F),相对湿度90%(50°C,非冷凝)。

    产品特点和优势


    优势

    总结


    - 高度集成化,体积小巧,适用于多种安装方式。
    - 双极输出配置,具有强大的检测能力和灵活性。
    - 坚固耐用,采用ABS/聚碳酸酯材料制造,IP67等级,NEMA 6认证,满足工业级防护要求。
    - 操作简单,内置状态指示灯,便于远程监测。

    应用案例和使用建议


    使用建议
    - 最佳感测可靠性:传感器应放置于距目标0.5米以上的范围内,以确保最佳感测可靠性。
    - 避免镜面背景:防止由于背景反射导致的误触发。
    - 适当角度安装:旋转传感器90°可以消除误触发现象。
    应用案例
    - 在输送带上安装时,可以用于检测工件的存在与否,确保生产线正常运行。
    - 在物流系统中,可用于物品识别和分类。

    兼容性和支持


    兼容性
    - 该传感器提供标准2米(6.5英尺)电缆型号,也可选配9米(30英尺)电缆。
    - 支持5针Euro-style QD连接器。
    支持和维护
    - 产品由经验丰富的技术支持团队提供全面的支持服务。
    - 用户手册详细列出了所有安装、调试步骤和故障排除方法。

    常见问题与解决方案


    常见问题与解决
    - 问题:如何调整传感器的灵敏度?
    - 解决方案:通过调整后盖上的电位器来实现。
    - 问题:如何避免误触发?
    - 解决方案:使用漫反射材料作为背景,并根据需要调整传感器的角度。

    总结和推荐


    总结与推荐
    - 优点:
    - 紧凑设计,便于安装。
    - 多种工作模式,适应性强。
    - 高可靠性,易于维护。
    - 总体评价:鉴于其出色的性能、多样的适用场景和高性价比,强烈推荐WORLD-BEAM® QS30系列传感器给各类工业应用项目。无论是在复杂工业环境下的自动化控制,还是物流分拣系统的精准操作,该系列产品都表现出色,值得信赖。

QS30LPQ参数

参数
光源 红色 (630nm)
感应方式 Polarized,Retroreflective
波长 -
输出类型 NPN/PNP
颜色感应 -
感应距离 800cm
最大工作供电电压 30V
最小工作供电电压 10V
响应时间 2ms
应用等级 工业级
零件状态 在售
包装方式 盒装

QS30LPQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30LPQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30LPQ QS30LPQ数据手册

QS30LPQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
