Q126EQ3

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 200cm 1.3ms Launcher 10V 30V LED
供应商型号: 778-Q126EQ3
供应商: Mouser
标准整包数: 1

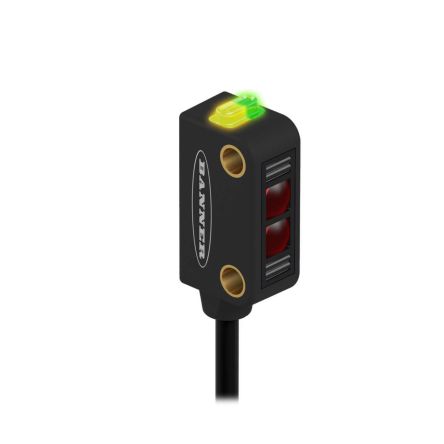

BANNER ENGINEERING 光电传感器 Q126EQ3

Q126EQ3概述

    Q12 Series Sensor:技术手册及综述

    产品简介


    Q12系列传感器是一类紧凑型自容式光电传感器,采用通用外壳设计。它们具有640纳米可见红光(红色)光源,能够用于多种工业和商业应用。这些传感器提供标准型号的四线2米或9米电缆连接,或者三线或四线150毫米(6英寸)带有Pico风格M8螺纹连接的短电缆。

    技术参数


    Q12系列传感器的关键技术参数如下:
    - 工作电压和电流: 10至30伏直流电(最大电流20毫安)
    - 传感波长: 640纳米可见红光
    - 供电保护电路: 反极性和瞬态电压防护
    - 传感范围:
    - 对射模式模型:2米(6.5英尺)
    - 极化反射模式模型:1米(40英寸)
    - 反射模式模型:1.5米(59英寸)
    - 固定场FF15模型:15毫米(0.6英寸)截止,10毫米(0.4英寸)焦点
    - 固定场FF30模型:30毫米(1.2英寸)截止,16毫米(0.63英寸)焦点
    - 固定场FF50模型:50毫米(2英寸)截止;16毫米(0.63英寸)焦点
    - 输出配置: 双极(一个NPN和一个PNP)固态输出,或单个输出(PNP或NPN),LO或DO,具体取决于型号
    - 重复性: 125微秒
    - 切换频率:
    - 对射模式:385赫兹
    - LP/LV模式:715赫兹
    - FF模式:590赫兹
    - 响应时间:
    - 对射模式:1.3毫秒开;900微秒关
    - LP/LV模式:700微秒开/关
    - FF模式:850微秒开/关
    - 额定输出:
    - 关断状态泄漏电流:NPN为200微安;PNP为10微安
    - 导通状态饱和电压:NPN为2伏(50毫安时);PNP为2伏(50毫安时)

    产品特点和优势


    - 小型化设计: Q12系列传感器小巧紧凑,非常适合空间有限的应用场合。
    - 双输出模式: 支持同时发出NPN和PNP信号,满足不同场景的需求。
    - 抗干扰能力: 采用了先进的ASIC技术,提高了对光学和电气噪声源的抵抗力。
    - 安装灵活性: 提供多种连接选项,便于灵活安装和部署。

    应用案例和使用建议


    Q12系列传感器适用于自动化生产线、物料处理系统和包装机械等应用场景。例如,在材料检测和定位中,传感器能够准确识别物体位置并进行相应的操作。对于需要高精度测量的应用场景,建议使用固定的聚焦模型(如FF15、FF30、FF50)来获得更稳定的性能。

    兼容性和支持


    Q12系列传感器提供多种接口选项,包括M8和M12螺纹连接,可以方便地与各种工业设备集成。此外,厂商提供全面的技术支持和保修服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    常见的问题包括电源连接不当、信号不稳定等。针对这些问题,可以采取以下措施:
    - 确保电源连接正确且符合规定。
    - 检查线路是否存在干扰源,必要时添加屏蔽措施。
    - 调整传感器的工作模式,以适应不同的应用场景。

    总结和推荐


    Q12系列传感器凭借其紧凑的设计、双输出模式、高抗干扰能力和广泛的适用范围,成为市场上非常受欢迎的产品之一。无论是用于简单的物体检测还是复杂的自动化控制系统,Q12系列传感器都能提供可靠的性能。强烈推荐使用该系列产品,特别是在需要高精度和可靠性的工业环境中。
    总之,Q12系列传感器是理想的选择,能够满足众多应用场景的需求。其卓越的性能、便捷的操作以及可靠的支持使其成为市场上备受推崇的产品。

Q126EQ3参数

参数
颜色感应 -
响应时间 1.3ms
感应距离 200cm
最小工作供电电压 10V
感应方式 Through-Beam
光源 LED
输出类型 Launcher
最大工作供电电压 30V
波长 -
应用等级 工业级
零件状态 在售
包装方式 盒装

Q126EQ3厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q126EQ3数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q126EQ3 Q126EQ3数据手册

Q126EQ3封装设计

查看详情并下载
Symbol
Footprint
3D Model
