Q4XFPCOD310-Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q4X系列, PNP输出, 检测范围35 毫米 → 310 毫米
供应商型号: 778-Q4XFPCOD310-Q8
供应商: Mouser
标准整包数: 1

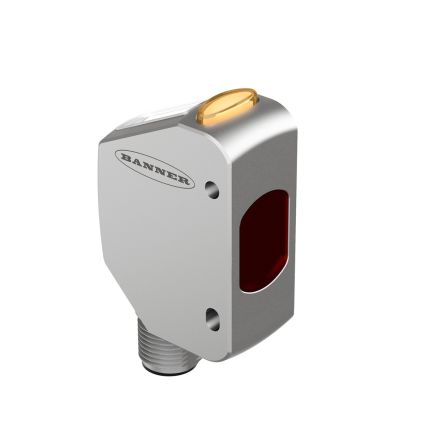

BANNER ENGINEERING 光电传感器 Q4XFPCOD310-Q8

Q4XFPCOD310-Q8概述

    Q4X Stainless Steel Laser Sensor for Clear Object Detection

    产品简介


    Q4X传感器是一款采用类1激光CMOS传感技术的设备,配备离散(PNP或NPN)输出,专为清晰物体检测而设计。这款传感器具有专利待批技术,可以用于多种工业自动化领域,如食品包装、制药、汽车制造和物流管理等。它能够通过监测目标物与参照表面的距离变化来准确识别透明或半透明物体的存在,适用于各类需要高精度检测的应用场合。

    技术参数


    - 激光描述: 可见红色Class 1激光,波长655纳米,输出功率<0.20毫瓦,脉冲持续时间7微秒到2毫秒。
    - 供电电压: 10至30伏直流电。
    - 功率消耗: 不含负载时<675毫瓦。
    - 检测范围: 25毫米至300毫米。
    - 输出配置: 双极(1个PNP和1个NPN)输出,总最大输出电流为100mA,具备过载和短路保护。
    - 响应速度: 用户可选,分别为1.5毫秒、3毫秒、10毫秒、25毫秒和50毫秒。
    - 延迟时间: 上电后延迟时间小于750毫秒。
    - 环境适应性: 工作温度-10°C至+50°C,相对湿度35%至95%,存储温度-25°C至+75°C。
    - 防尘防水等级: IEC IP67、IEC IP68、IEC IP69K。
    - 抗振能力: MIL-STD-202G,振动频率10Hz至60Hz,双振幅0.06英寸(1.52毫米),每个轴向振动2小时。
    - 抗冲击能力: MIL-STD-202G,冲击加速度100G,6次沿X、Y和Z轴方向,共18次冲击。

    产品特点和优势


    - 多功能性: 无论是透明物体还是颜色变化较大的物体,Q4X都能提供稳定可靠的检测。
    - 易于安装和维护: 提供详细的安装说明和便捷的操作界面,确保用户快速上手。
    - 高度定制化: 用户可以根据具体需求调整输出设置,实现精确控制。
    - 广泛的应用范围: 在多个行业中均表现出色,特别是在要求高精度检测的应用场合。

    应用案例和使用建议


    根据手册中的描述,Q4X传感器适合应用于需要检测透明或半透明物体的环境中,例如塑料制品、玻璃瓶等。建议在选择参考表面时考虑以下因素:
    - 表面材质应尽可能粗糙、无油污、固定不晃动。
    - 传感器与目标物体之间的距离需保持在一定范围内,通常为50到300毫米。
    - 避免将传感器与物体放置得过于接近或远离参考表面。
    - 调整传感器角度以保证最佳检测效果。

    兼容性和支持


    - 接口兼容性: 内置5针M12/Euro风格快速断开接头,方便连接不同类型的设备。
    - 技术支持: Banner Engineering提供了详尽的用户手册和在线支持服务,用户可以通过访问官方网站获取更多帮助。
    - 安全标准: 符合IEC 60825-1:2007 Class 1激光安全标准,确保在使用过程中的人身安全。

    常见问题与解决方案


    - 问题: 传感器与物体距离过远或过近导致检测失败。
    - 解决方案: 将物体更靠近传感器,同时保持一定距离远离参考表面。
    - 问题: 输出不稳定。
    - 解决方案: 检查并调整传感器的角度,确保其指向正确的参考表面。
    - 问题: 输出始终为高电平或低电平。
    - 解决方案: 确认供电电压是否正常,检查输出线路是否断开。

    总结和推荐


    Q4X不锈钢激光传感器凭借其卓越的检测精度和广泛的适用范围,在各种工业自动化场景中表现出色。其操作简单且易于维护的特点使其成为市场上一款极具竞争力的产品。我们强烈推荐用户在需要进行透明或半透明物体检测的场景中选用Q4X传感器。无论是在食品安全、医药生产还是其他对精准度要求极高的行业,Q4X都能够为您提供可靠的技术支持。

Q4XFPCOD310-Q8参数

参数
最小工作供电电压 -
感应方式 -
感应距离 35 mm → 310 mm
响应时间 1.5ms
输出类型 PNP
光源 LED
颜色感应 -
最大工作供电电压 -
波长 -
安装方式 嵌入式安装

Q4XFPCOD310-Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q4XFPCOD310-Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q4XFPCOD310-Q8 Q4XFPCOD310-Q8数据手册

Q4XFPCOD310-Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
