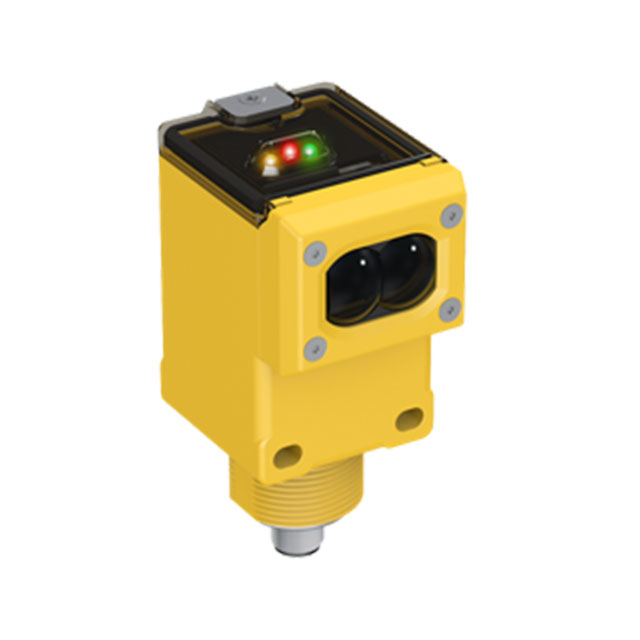

Q45BB6DXQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q45系列, NPN/PNP输出, 检测范围3 m
供应商型号: 2170-Q45BB6DXQ5-ND
供应商: Digi-Key
标准整包数: 1

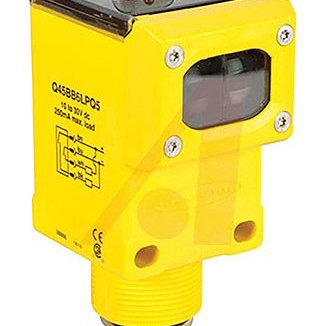

BANNER ENGINEERING 光电传感器 Q45BB6DXQ5

Q45BB6DXQ5概述

    光电传感器技术手册解析

    产品简介


    本篇技术手册涵盖了Banner Engineering公司的Q45BB6系列光电传感器。这些传感器采用先进的单件设计,具备出色的光学性能和极高的耐用性。产品类型涵盖多种传感模式(对射、漫反射、回归反射和汇聚),适用于广泛的工业应用场合。Q45BB6系列光电传感器通过其坚固的设计和高性能,在工业自动化和控制系统领域具有广泛的应用前景。

    技术参数


    - 工作电压范围:10 V直流到30 V直流
    - 输出配置:双极型(NPN沉源/PNP源)开放集电极晶体管
    - 最大输出电流:每个输出可达250mA(最高温度为50°C,70°C时降额至150mA)
    - 关闭状态泄漏电流:小于1 μA
    - 输出饱和电压:两种输出模式均小于1 V(10 mA)和2 V(250 mA)
    - 环境等级:符合NEMA 6和IEC IP67标准
    - 工作温度范围:-40°C至70°C
    - 相对湿度:最高90%,非凝结
    - 电缆长度选项:预接线2米或9米可选
    - 快速断开连接器:Mini型或Euro型可选

    产品特点和优势


    Q45BB6系列光电传感器以其高可靠性、宽泛的工作温度范围和多样的传感模式脱颖而出。它不仅能在恶劣环境下稳定运行,还具备精准的信号强度显示模块和输出延时功能。这些特性使其成为众多应用领域的理想选择,如物料搬运、包装、物流自动化系统等。

    应用案例和使用建议


    1. 对射模式:适用于长距离检测,适合于污染严重的区域。建议用于监测大尺寸物体的位置,比如在自动化装配线上监控传送带上的物料。
    2. 漫反射模式:适用于检测物体的存在和位置。建议使用在低反射物体的识别中,例如检测白色纸张。
    3. 回归反射模式:适合检测反射特性强的物体。建议使用在透明材料的质量检测中,比如玻璃板检测。
    4. 汇聚模式:适合检测小零件的位置。建议用于精细加工过程中,以确保小零件准确到位。

    兼容性和支持


    Q45BB6系列光电传感器支持多种连接方式,包括预接线电缆和快速断开连接器。制造商提供详细的安装指南和售后服务支持,确保用户能够顺利部署和维护设备。

    常见问题与解决方案


    - 问题:传感器频繁误触发
    - 解决方法:检查传感器是否受到其他光源干扰,重新调整传感器的灵敏度设置。
    - 问题:传感器不响应
    - 解决方法:检查供电电压是否在规定的范围内,确认线路连接是否正确无误。
    - 问题:输出信号不稳定
    - 解决方法:检查是否有电磁干扰,或者调整传感器的输出定时逻辑模块。

    总结和推荐


    Q45BB6系列光电传感器凭借其卓越的技术参数和广泛的应用范围,展示了其在工业自动化领域的强大竞争力。对于需要高性能、高可靠性的工业应用来说,Q45BB6是理想的选择。尽管价格可能略高于市场上的一些竞争产品,但其提供的高精度、高稳定性以及全面的技术支持和服务,使得这款产品物超所值。因此,强烈推荐给寻求高质量光电传感器解决方案的用户。

Q45BB6DXQ5参数

参数
响应时间 2ms
输出类型 NPN/PNP
最大工作供电电压 30V
光源 红外 (880nm)
感应距离 300cm
颜色感应 -
波长 -
感应方式 Through-Beam
最小工作供电电压 10V
应用等级 工业级
包装方式 盒装

Q45BB6DXQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q45BB6DXQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q45BB6DXQ5 Q45BB6DXQ5数据手册

Q45BB6DXQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
