QS30ELVCQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: NonPolarized,Retroreflective 100mm~200cm 500μs NPN/PNP 10V 30V LED
供应商型号: 778-QS30ELVCQ
供应商: Mouser
标准整包数: 1

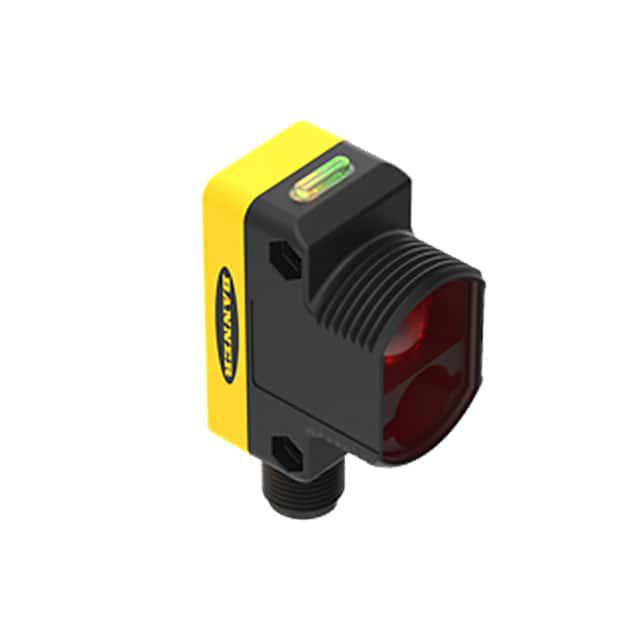

BANNER ENGINEERING 光电传感器 QS30ELVCQ

QS30ELVCQ概述

    QS30ELVC 系列透明物体反射传感器技术手册

    1. 产品简介


    产品类型:
    QS30ELVC 是一款专为检测透明、半透明或不透明物体设计的高可靠性传感器,适用于多种环境条件下的应用。
    主要功能:
    - 可靠地检测透明、半透明或不透明的目标物,甚至包括镜面表面。
    - 内置自动补偿算法,补偿传感器或反射镜上的灰尘或污染,以及环境温度的变化。
    - 提供三种可选的阈值设置,以适应不同类型的物体检测需求。
    - 配备便捷的配置方式(通过按钮或远程线),易于安装和调试。
    - 紧凑型外壳,适合严苛环境使用,具有IP67防护等级(NEMA 6)和1200 psi 的高压冲洗等级(NEMA PW12)。
    应用领域:
    - PET瓶检测
    - 玻璃容器检测
    - 半导体晶圆检测
    - 液晶显示屏玻璃检测

    2. 技术参数


    - 供电电压: 10 V DC 至 30 V DC
    - 输出保护: 输出短路保护,过载保护,瞬态过压保护
    - 延迟启动时间: 250 ms
    - 灵敏度范围: 100 mm 至 2米(3.9英寸至78英寸)
    - 响应时间: 500 微秒
    - 指示灯:
    - 绿色LED:电源状态和配置反馈
    - 黄色LED:输出状态或错误状态(闪烁)
    - 三段红光信号条形图:信号强度(相对阈值)
    - 五段黄光显示:传感器配置
    - 构造材料: ABS塑料外壳,丙烯酸透镜盖
    - 防护等级: IEC IP67(NEMA 6),1200 psi 洗涤等级(NEMA PW12)
    - 工作温度范围: -10°C 至 +55°C
    - 振动和机械冲击: 符合MIL-STD-202F标准(振动:10 Hz 至 60 Hz,最大0.06英寸(1.52毫米)双振幅,10G 最大加速度)

    3. 产品特点和优势


    - 可靠检测透明目标: 该传感器采用先进的光学设计,能够可靠地检测PET瓶、玻璃容器和其他透明物体,不受镜面反射的影响。
    - 自动补偿算法: 能够实时调整和补偿因环境因素导致的检测误差,确保长期稳定可靠的运行。
    - 配置便捷: 用户可通过按钮或远程线轻松进行配置,简化安装过程。
    - 高防护等级: IP67防护等级及1200 psi 的高压冲洗等级,适合在各种恶劣环境中使用。

    4. 应用案例和使用建议


    应用场景:
    - 透明物体检测: 适用于检测如PET瓶或玻璃容器等透明物体。
    - 反射物体检测: 适用于检测表面反射率高的物体。
    - 间隙检测: 例如,在输送带上检测瓶子之间的间隙。
    使用建议:
    - 在执行Light SET程序时,确保光学路径清洁无阻,以便准确设定阈值。
    - 对于特定应用,可以通过调整阈值来优化检测效果,特别是在存在灰尘、振动等干扰因素时。

    5. 兼容性和支持


    - 兼容性: QS30ELVC系列支持多种连接方式,包括带5针M12快速断开接头的电缆,可以方便地与其他电子设备连接。
    - 技术支持: 供应商提供详尽的技术文档和支持服务,如有任何问题,可联系官网获得帮助。

    6. 常见问题与解决方案


    - 问题: 传感器进入报警状态。
    - 解决方案: 重新对准传感器和反射镜,清理传感器和反射镜上的污染,然后执行Light SET程序。

    - 问题: 输出未按预期切换。
    - 解决方案: 检查供电电压是否在规定范围内,并确认配置设置正确。

    7. 总结和推荐


    综合评估:
    QS30ELVC系列透明物体反射传感器以其出色的检测能力、便捷的操作配置和坚固耐用的设计成为市场上非常受欢迎的产品。其内置的自动补偿算法和多样化的配置选项使其能够在多种复杂环境下稳定运行。
    推荐使用:
    强烈推荐使用该产品,尤其是在需要检测透明或半透明物体的应用场合。凭借其优异的性能和可靠性,QS30ELVC将为您的工业自动化系统提供强有力的支持。

QS30ELVCQ参数

参数
颜色感应 -
最大工作供电电压 30V
光源 LED
最小工作供电电压 10V
输出类型 NPN/PNP
感应方式 NonPolarized,Retroreflective
响应时间 500μs
感应距离 100mm~200cm
波长 -
零件状态 在售
包装方式 盒装

QS30ELVCQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30ELVCQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30ELVCQ QS30ELVCQ数据手册
