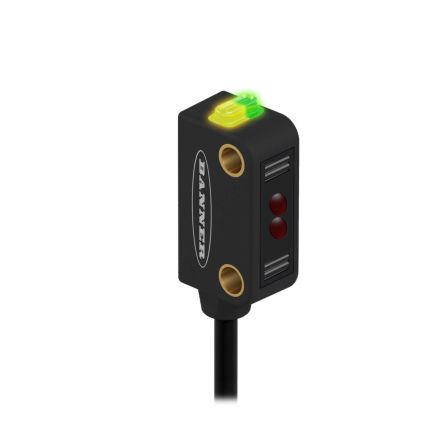

Q12RB6LP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 100cm NPN/PNP 10V 30V(DC) Visible 红色
供应商型号: 2170-Q12RB6LP-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING 光电传感器 Q12RB6LP

Q12RB6LP概述

    Q12系列光电传感器技术手册

    产品简介


    Q12系列光电传感器是一种小型自包含型光电传感器,适用于多种工业自动化场景。其核心优势在于紧凑的设计(8毫米)和广泛的适用范围。传感器采用可见红光光源(640纳米),提供4线电缆(2米或9米)及短电缆(150毫米,配备Pico风格M8螺纹连接器)等多种连接选项。输出方面,大多数型号提供双极性输出,包括电流源PNP和电流沉PNP/NPN两种模式。此外,具备亮操作(LO)和暗操作(DO)模式,以满足不同应用需求。

    技术参数


    - 电源电压: 10至30伏直流电(最大电流20毫安)
    - 感应光源: 640纳米可见红光
    - 防护电路: 反向电压和瞬态电压保护
    - 感应范围:
    - 对射模式: 2米(6.5英尺)
    - 极化反光模式: 1米(40英寸)
    - 反光模式: 1.5米(59英寸)
    - 固定场模式:
    - FF15: 15毫米截止,10毫米焦距
    - FF30: 30毫米截止,16毫米焦距
    - FF50: 50毫米截止,16毫米焦距
    - 输出配置: 双极性(1 NPN和1 PNP)固态输出,单输出(PNP或NPN),LO或DO
    - 重复性: 125微秒
    - 切换频率:
    - 对射模式: 385赫兹
    - LP/LV模式: 715赫兹
    - FF模式: 590赫兹
    - 输出响应时间:
    - 对射模式: 1.3毫秒开;900微秒关
    - LP/LV模式: 700微秒开/关
    - FF模式: 850微秒开/关
    - 输出延时: 120毫秒
    - 输出额定值:
    - NPN关态漏电流: 200微安
    - PNP关态漏电流: 10微安
    - NPN开态饱和电压: 2伏(50毫安)
    - PNP开态饱和电压: 2伏(50毫安)
    - 指示器: 一个黄色和一个绿色LED
    - 构造: 聚酰胺外壳,玻璃透镜或聚碳酸酯透镜
    - 环境条件:
    - 工作温度: -20°C至+55°C(-4°F至+131°F)
    - 存储温度: -30°C至+75°C(-22°F至+167°F)
    - 最大相对湿度: 95%(+50°C,非凝结)

    产品特点和优势


    Q12系列光电传感器的主要优势在于其高度集成的设计和多功能性。其小尺寸使得安装位置几乎不受限制,适合多种场合。内置的光学和电气噪声抗干扰技术使其在复杂环境中表现优异。此外,LED状态指示器提供了易于读取的操作和故障状态反馈,增强了用户的操作体验。

    应用案例和使用建议


    Q12系列光电传感器广泛应用于工厂自动化、物料处理、包装线等工业自动化系统中。例如,在传送带上进行物件检测,或者在机器人应用中进行物体识别。针对特定应用场景,可以使用配件如线缆套件、角度适配器等,提高安装灵活性。同时,对于特定的检测需求,可以考虑安装光圈来优化检测精度和范围。

    兼容性和支持


    Q12系列光电传感器提供多种接口选项,包括M8和M12螺纹连接器。不同长度的电缆选择满足不同应用需求。厂商提供了详尽的技术支持和文档资源,可通过官方网站获取最新信息和帮助。

    常见问题与解决方案


    - 问题: 连接时LED状态灯不亮。
    - 解决方法: 检查电源连接是否正确,确保电压在规定范围内(10-30伏直流电)。
    - 问题: 感应距离不符合预期。
    - 解决方法: 确认使用的反射板或被检测对象的效率和反射面积是否符合要求,或者考虑更换合适的应用型号。
    - 问题: 设备运行不稳定。
    - 解决方法: 检查周围是否有电磁干扰源,必要时安装屏蔽装置。

    总结和推荐


    Q12系列光电传感器以其紧凑的设计、多功能性和高可靠性在工业自动化领域表现出色。适用于各种工业场景,具有较强的市场竞争力。强烈推荐给需要高精度检测和控制的应用场景。同时,考虑到良好的售后服务和技术支持,是一个值得信赖的选择。

Q12RB6LP参数

参数
颜色感应 -
光源 Visible 红色
波长 -
最小工作供电电压 10V
响应时间 -
感应方式 -
输出类型 NPN/PNP
感应距离 100cm
最大工作供电电压 30V(DC)
应用等级 工业级

Q12RB6LP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12RB6LP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12RB6LP Q12RB6LP数据手册

Q12RB6LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 136.24 ¥ 1140.1585
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1140.15
