Q126E

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 邦纳 光电传感器, Q12系列, 检测范围2 米
供应商型号: 2170-Q126E-ND
供应商: Digi-Key
标准整包数: 1

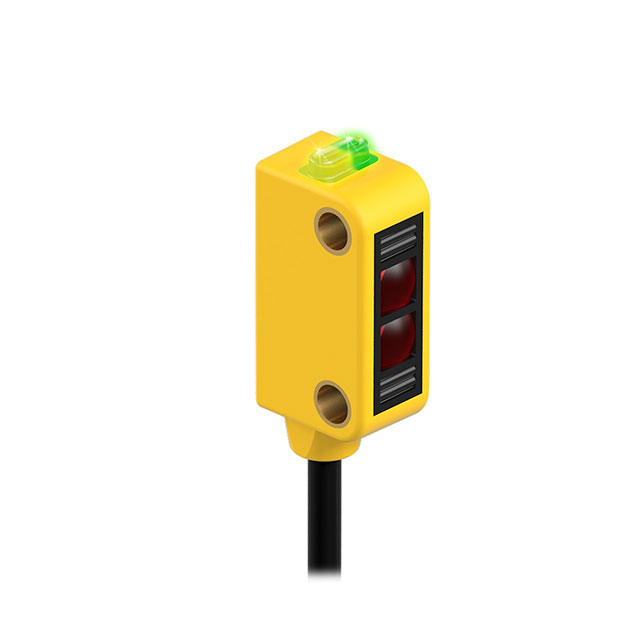

BANNER ENGINEERING 光电传感器 Q126E

Q126E概述

    WORLD-BEAM® Q12 系列传感器技术手册



    1. 产品简介




    产品类型: 微型自含式光电传感器

    主要功能: 采用可见红光(640纳米)光源进行非接触式检测,适用于工业自动化、机械控制等领域。

    应用领域: 该产品广泛应用于各种工业场合,如物料检测、物体定位、装配线监控等。


    2. 技术参数




    - 供电电压: 10至30伏直流电(最大纹波10%)
    - 输出配置: 双极性(1个NPN和1个PNP)固态输出或单输出(PNP或NPN)
    - 输出保护: 反向极性和瞬态电压保护
    - 输出响应时间:
    - 对射模式:1.3毫秒导通;900微秒关断
    - 其他模式:700微秒导通/关断
    - 过电流保护: 必须通过外部熔丝或限流型二级电源提供
    - 工作温度范围: 操作温度:-20°C 至 +55°C;存储温度:-30°C 至 +75°C
    - 湿度: 最大相对湿度95%(+50°C时,无凝结)


    3. 产品特点和优势




    - 高可靠性: 内置防反接和瞬态电压保护电路,确保稳定运行。
    - 灵活性: 支持多种输出方式(双极性输出或单输出),可根据需求选择。
    - 紧凑设计: 尺寸小巧(直径8mm),易于安装和集成。
    - 多种型号: 提供不同型号以满足不同的使用需求(例如,固定场模式、对射模式等)。
    - LED状态指示器: 方便监测电源状态和信号接收情况。
    - 耐用外壳: 化学耐药型号具有1200 psi的耐冲洗性能,适用于恶劣环境。


    4. 应用案例和使用建议




    应用案例:
    - 在物料搬运系统中用于检测物体位置。
    - 在食品加工行业用于检测包装完整性。
    - 在自动化生产线中用于装配件的检测和计数。

    使用建议:
    - 确保安装时传感器与目标物之间的距离符合技术要求。
    - 选择合适型号(例如,固定场模式、对射模式)以适应具体的应用场景。
    - 在高湿度环境下使用化学耐药型号以提高耐用性。
    - 注意定期检查并清理传感器表面,避免灰尘影响检测精度。


    5. 兼容性和支持




    兼容性:
    - 本产品支持多种连接方式(2米或9米电缆,或150毫米(6英寸)软管),兼容标准的M8和M12螺纹接口。
    - 支持外部过电流保护(外部熔丝或限流型二级电源)。

    支持和维护:
    - 联系Banner Engineering获取技术支持和产品文档。
    - 如需维修或更换,请联系制造商。


    6. 常见问题与解决方案




    常见问题及解决方案:

    1. 问题: 输出信号不稳定。
    - 解决方案: 检查供电电压是否稳定;清理传感器镜头上的灰尘;检查是否有外部干扰。

    2. 问题: LED指示灯不亮。
    - 解决方案: 检查电源连接是否正确;确认传感器是否受损;如有需要,联系技术支持。

    3. 问题: 传感器误报。
    - 解决方案: 检查设定的工作模式是否正确;确认传感器与目标物的距离是否合理;必要时调整设定值。


    7. 总结和推荐




    综合评估:
    - 主要优点: 高度可靠,安装便捷,适应多种工作环境,具备优秀的抗干扰能力和灵活的输出选项。
    - 适用场景: 广泛适用于工业自动化领域,特别是在恶劣环境中需要精确检测的应用场景。

    推荐使用:
    - 建议: 综合考虑上述优点和应用场景,强烈推荐使用WORLD-BEAM® Q12系列传感器。它不仅能满足大部分应用场景的需求,还具有良好的性价比。

Q126E参数

参数
感应距离 200cm
颜色感应 -
感应方式 Through-Beam
最小工作供电电压 10V
响应时间 1.3ms
波长 -
输出类型 -
光源 LED
最大工作供电电压 30V
应用等级 工业级
零件状态 在售
包装方式 盒装

Q126E厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q126E数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q126E Q126E数据手册

Q126E封装设计

查看详情并下载
Symbol
Footprint
3D Model
