Q20EQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 12m 10V 30V 红色 (624nm)
供应商型号: 2170-Q20EQ5-ND
供应商: Digi-Key
标准整包数: 1

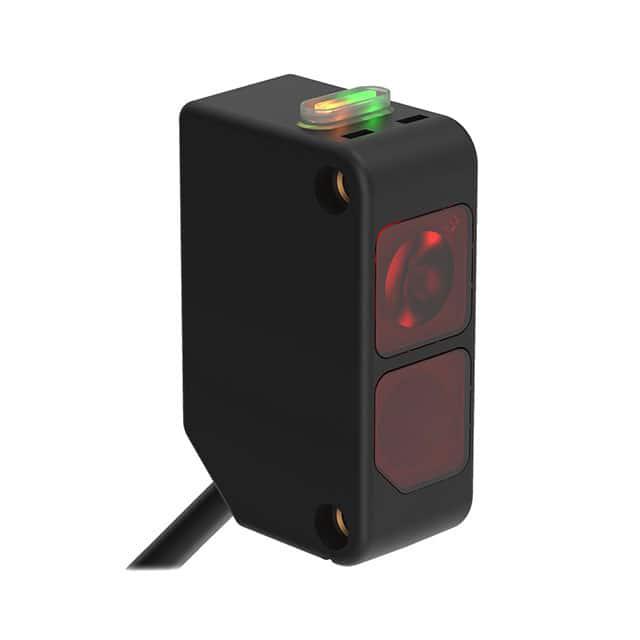

BANNER ENGINEERING 光电传感器 Q20EQ5

Q20EQ5概述

    WORLD-BEAM® Q20 系列光电传感器技术手册

    产品简介


    WORLD-BEAM® Q20系列光电传感器提供了一系列光感模式,适用于多种复杂的工业应用。这些传感器具有紧凑的设计,采用过模压塑料外壳,能够提供卓越的坚固性和密封性。它们易于安装,适合狭小的空间,标准的3mm螺纹孔便于固定安装。传感器广泛应用于自动化生产线、物料搬运系统、包装机等领域。

    技术参数


    - 供电电压:10至30V直流(最大纹波为10%,负载除外)
    - 保护电路:反向极性和瞬态电压保护
    - 输出配置:
    - 固态输出(1个常开,1个常闭)
    - 可选PNP或NPN输出
    - 操作条件:温度范围-20°C至+60°C,湿度95%(+50°C时)
    - 环境等级:符合IEC IP67和NEMA 6标准
    - 振动和机械冲击:符合MIL-STD-202F和IEC 60947-5-2标准
    - 认证:符合Class 2电源供应要求
    - 响应时间:850微秒开关时间
    - 最大电流:≤100mA

    产品特点和优势


    - 卓越的光学性能:采用可见红光发射器和红外发射器,确保可靠的检测效果。
    - 背景抑制模型:可忽略背景物体的干扰,检测距离可达150mm,同时稳定检测不受荧光灯的影响。
    - 易于对齐:内置单圈增益调节电位计和明亮的LED指示灯,方便调整和配置。
    - 高度集成化:提供多种安装支架和孔径,适应不同安装需求。

    应用案例和使用建议


    - 自动化生产线:用于产品检测、装配线定位、机器人引导等。
    - 物料搬运系统:在自动化仓储系统中用于检测物品位置和数量。
    - 包装机:用于检测产品是否存在,以避免包装空缺。
    使用建议:
    - 在安装过程中,建议使用配套的滤波器以减少交叉干扰。
    - 确保传感器和反射器之间的间距符合规定的有效检测距离,以获得最佳检测效果。

    兼容性和支持


    - 兼容性:与标准的4针M8/Pico式快速连接插头兼容。
    - 支持:Banner Engineering提供技术支持和保修服务,如需更多帮助,访问官网获取更多信息。

    常见问题与解决方案


    - 问题一:传感器无法正常工作。
    - 解决办法:检查供电电压是否在规定范围内,确认接线正确。
    - 问题二:传感器输出不稳定。
    - 解决办法:检查是否存在外部电磁干扰,适当增加屏蔽措施。

    总结和推荐


    WORLD-BEAM® Q20系列光电传感器以其出色的光学性能、稳定的输出和多样化的安装选项,在多个工业领域中表现出色。特别适合自动化生产及物流管理的应用场合。整体来看,这款产品在性能、可靠性及易用性方面都有显著的优势,强烈推荐在相关项目中使用。
    请注意,该产品不适合作为人员保护装置使用。

Q20EQ5参数

参数
感应距离 12m
光源 红色 (624nm)
颜色感应 -
响应时间 -
波长 -
最大工作供电电压 30V
最小工作供电电压 10V
感应方式 Through-Beam
输出类型 -
应用等级 工业级
零件状态 在售
包装方式 盒装

Q20EQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20EQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20EQ5 Q20EQ5数据手册

Q20EQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
