首页  >  产品百科  >  QS18VN6LAF

QS18VN6LAF

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 150mm 700μs NPN 10V 30V 红色 (650nm)
供应商型号: 4336846
供应商: 海外现货
标准整包数: 1

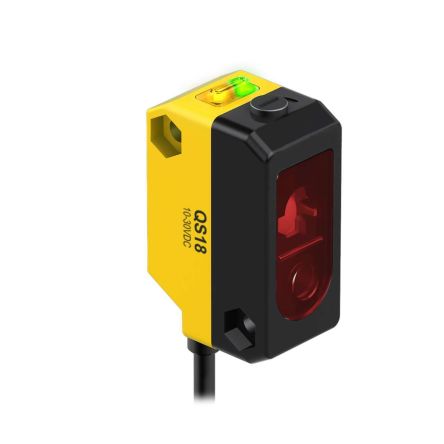

BANNER ENGINEERING 光电传感器 QS18VN6LAF

QS18VN6LAF概述

    WORLD-BEAM® QS18 Mechanically Adjustable Background Suppression Sensors

    产品简介


    WORLD-BEAM® QS18传感器是一系列微型化的背景抑制型传感器,适用于需要检测低反射率物体的小或难以触及区域。这些传感器配备可调光束范围,并提供可见红光LED或两种不同波长的可见红激光(650纳米和658纳米)的选择。它们具有卓越的光学性能,并且可以在狭小的空间内安装使用,非常适合工业自动化领域的多种应用。

    技术参数


    - 操作电压:10到30 V直流电,且负载电流小于25 mA(QS18AF模型)或小于15 mA(QS18LAF和QS18LAF250模型)
    - 输出类型:互补(SPDT)NPN或PNP
    - 响应时间:QS18AF模型为850微秒;QS18LAF和QS18LAF250模型为700微秒
    - 温度范围:
    - QS18AF模型:-20°C至+70°C
    - QS18LAF和QS18LAF250模型:-10°C至+50°C
    - 湿度:最高95%相对湿度(非凝结状态)
    - 防护等级:符合IEC IP67、NEMA 6和UL Type 1标准

    产品特点和优势


    - 可调节光束范围:通过多圈螺丝调整截断距离,范围从QS18AF的20毫米到100毫米,QS18LAF的30毫米到150毫米,以及QS18LAF250的50毫米到250毫米。
    - 高光学性能:采用LED或激光,能够实现精确检测。
    - 窄有效光束:QS18LAF和QS18LAF250型号采用激光技术,光斑尺寸约1毫米,适合检测小物件和精确定位控制。
    - 抗串扰算法:避免相邻传感器的光学干扰。
    - 低泄漏电流:在特定条件下保证稳定的输出。

    应用案例和使用建议


    - 小物件检测:例如在精密制造过程中对细小零件的检测。
    - 包装机械:检测包装线上快速移动的小部件。
    - 装配线:确保关键组件正确安装。
    建议:为了确保最佳性能,应将目标物置于最大增益点附近,即7毫米左右,以充分利用每个传感器的检测能力。对于背景反射问题,使用漫反射(磨砂)背景材料,或适当倾斜传感器或背景,以避免直接反射。

    兼容性和支持


    - 兼容性:QS18系列传感器具有多种连接方式,包括标准2米电缆、9米电缆,以及Pico式和Euro式快拆接头。
    - 支持和服务:制造商提供技术支持和配件,包括多种安装硬件,以适应不同的安装需求。

    常见问题与解决方案


    - 问题1:输出指示灯闪烁。
    - 解决方案:可能是由于负载过载或低增益条件,检查并减少负载或调整传感器设置。
    - 问题2:检测不到目标物。
    - 解决方案:确认目标物反射率和背景反射率,以及调整截断距离。

    总结和推荐


    WORLD-BEAM® QS18系列传感器以其高度可调的光束范围、优秀的光学性能和紧凑的设计,在多个工业领域有着广泛的应用前景。尽管有其局限性(如不能用于人员保护),但其在精确检测和自动控制系统中的表现值得肯定。因此,我强烈推荐此系列产品给需要高精度检测的应用场合。

QS18VN6LAF参数

参数
最小工作供电电压 10V
输出类型 NPN
感应方式 Background Suppression
感应距离 150mm
最大工作供电电压 30V
颜色感应 -
响应时间 700μs
光源 红色 (650nm)
波长 -
包装方式 盒装

QS18VN6LAF厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6LAF数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6LAF QS18VN6LAF数据手册

QS18VN6LAF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1834.0899
5+ ¥ 1800.7428
10+ ¥ 1800.7428
25+ ¥ 1800.7428
50+ ¥ 1800.7428
100+ ¥ 1800.7428
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1834.08
