首页  >  产品百科  >  Q12AB6LP

Q12AB6LP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 100cm NPN/PNP 10V 30V(DC) Visible 红色
供应商型号: 2170-Q12AB6LP-ND
供应商: Digi-Key
标准整包数: 1

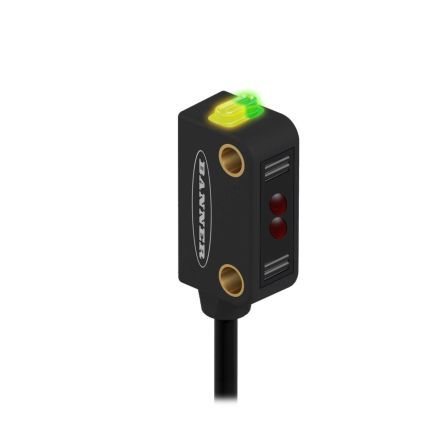

BANNER ENGINEERING 光电传感器 Q12AB6LP

Q12AB6LP概述

    Q12系列传感器

    产品简介


    Q12系列传感器是一款微型自包含式光电传感器,设计紧凑且适用于各种应用场合。该传感器采用了可见红光(640纳米)光源,提供可靠而准确的检测能力。其主要功能是通过光束的发射和接收来实现物体的检测。适用于需要高精度检测的应用场景,如自动化生产线、物流分拣系统和工业控制等领域。

    技术参数


    - 供电电压及电流: 10到30伏直流电,最大电流为20毫安。
    - 工作范围:
    - 对射模式:2米(6.5英尺)
    - 偏振反射模式:1米(40英寸)
    - 反射模式:1.5米(59英寸)
    - 固定场模式:
    - FF15模型:15毫米(0.6英寸)截止,10毫米(0.4英寸)焦点
    - FF30模型:30毫米(1.2英寸)截止,16毫米(0.63英寸)焦点
    - FF50模型:50毫米(2英寸)截止,16毫米(0.63英寸)焦点
    - 输出配置: 双极性输出(1个NPN和1个PNP),或单输出(PNP或NPN),根据具体型号不同。
    - 重复性: 125微秒
    - 切换频率:
    - 对射模式:385赫兹
    - LP/LV模式:715赫兹
    - FF模式:590赫兹
    - 输出响应时间:
    - 对射模式:1.3毫秒ON;900微秒OFF
    - LP/LV模式:700微秒ON/OFF
    - FF模式:850微秒ON/OFF
    - 工作温度范围: 操作温度-20°C到+55°C(-4°F到+131°F)
    - 储存温度范围: 存储温度-30°C到+75°C(-22°F到+167°F)
    - 环境防护等级: IEC IP67

    产品特点和优势


    Q12系列传感器的主要特点是其紧凑的设计和广泛的工作范围。通过使用先进的ASIC技术,传感器具有出色的抗光学和电气噪声能力。独特的双极性输出配置使其能够满足多种应用场景的需求,无论是亮光操作(LO)还是暗光操作(DO)。此外,LED状态指示器提供了直观的视觉反馈,使调试和故障排查变得更加容易。

    应用案例和使用建议


    Q12系列传感器适用于各种工业自动化应用,例如输送带上的物体检测、包装机械的计数和定位,以及各种装配线上的检测任务。在安装时,需要确保传感器与目标物体之间的距离符合要求,以避免过长或过短的检测范围。对于一些特殊需求,如检测小尺寸物体或长距离物体,可以考虑使用特定的槽形或圆形光圈进行调整,这将有助于提高检测精度并延长检测范围。

    兼容性和支持


    Q12系列传感器可以与其他电子元器件和设备很好地配合使用。为了保证系统的正常运行,传感器提供了一些标准连接方式,如2米电缆或150毫米尾缆,可选配M8或M12螺纹连接器。同时,厂商还提供了相应的技术支持和服务,如网站上的资源和技术文档下载等。

    常见问题与解决方案


    1. 问题:传感器不能正常启动。
    - 解决方案: 检查电源线是否正确连接,并确保输入电压在10到30伏之间。确认LED状态指示器是否正常点亮。
    2. 问题:传感器检测不到目标物体。
    - 解决方案: 确认传感器与物体之间的距离是否合适,检查是否存在干扰源。如有必要,可以尝试调整传感器的位置或方向。
    3. 问题:传感器输出不稳定。
    - 解决方案: 检查连接线是否有破损或松动。确认传感器安装位置是否处于电磁干扰较小的环境中。

    总结和推荐


    Q12系列传感器凭借其高精度、可靠的检测能力和广泛的工作范围,在工业自动化领域表现卓越。其紧凑设计和易用性使其成为众多应用的理想选择。然而,需要注意的是,该产品不适合用于人员保护系统。总体而言,我们强烈推荐Q12系列传感器给需要高精度检测的工业应用场景。

Q12AB6LP参数

参数
输出类型 NPN/PNP
最大工作供电电压 30V(DC)
感应距离 100cm
光源 Visible 红色
颜色感应 -
波长 -
最小工作供电电压 10V
响应时间 -
感应方式 -
应用等级 工业级

Q12AB6LP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12AB6LP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12AB6LP Q12AB6LP数据手册

Q12AB6LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
