首页  >  产品百科  >  UCC27614QDSGRQ1

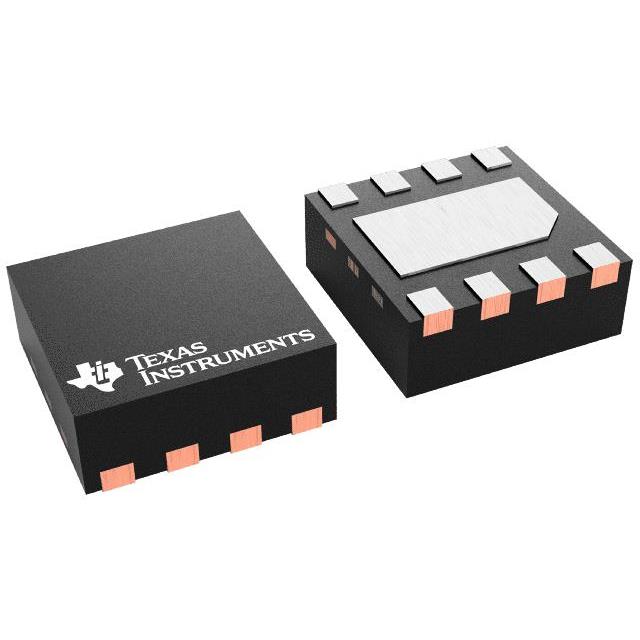

UCC27614QDSGRQ1

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: UCC27614QDSGRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS  UCC27614QDSGRQ1

UCC27614QDSGRQ1概述


    产品简介


    UCC27614-Q1 30V, 10A 单通道低侧栅极驱动器
    UCC27614-Q1 是一款专为汽车应用设计的单通道高速低侧栅极驱动器,其输入端能够承受高达 -10V 的电压。该器件符合 AEC-Q100 标准,适用于广泛的工作温度范围(-40°C 至 150°C),并且具备 10A 源电流和 10A 汲电流的输出能力。UCC27614-Q1 主要用于电信交换电源、功率因数校正电路、太阳能供电系统、电机驱动、高频线驱动器、脉冲变压器驱动器以及高功率缓冲器等领域。

    技术参数


    - 电压规格:
    - 绝对最大 VDD 电压:30V
    - VDD 工作电压范围:4.5V 到 26V
    - 启动阈值:4.1V(典型值)
    - 关断阈值:3.8V(典型值)
    - UVLO 阈值迟滞:0.3V
    - 电流规格:
    - 峰值源电流:10A
    - 峰值汲电流:-10A
    - 动态工作电流:4.0mA
    - 关断电流:1.0mA
    - 电气特性:
    - 输入信号高阈值:2.0V
    - 输入信号低阈值:1.0V
    - 输入信号迟滞:1.0V
    - 延迟时间:
    - 上升时间:6ns(典型值)
    - 下降时间:5.5ns(典型值)
    - 开启传播延迟:17.5ns(典型值)
    - 关闭传播延迟:17.5ns(典型值)
    - 其他特性:
    - 最小输入脉宽:15ns
    - 封装形式:2mm x 2mm SON8、4.9mm x 6mm SOIC8 和 3mm x 4.9mm VSSOP8

    产品特点和优势


    UCC27614-Q1 具有以下显著特点:
    - 高可靠性: 具备 -10V 耐压输入能力,适合在有地面跳变的系统中工作。
    - 高集成度: 内置的强下拉 MOSFET 可以在 VDD 电压低于指定 UVLO 阈值时保持输出低电平。
    - 灵活配置: 输入端可配置为非反相和反相 PWM 输入,方便用户根据需求选择合适的配置。
    - 优异的散热性能: 热阻特性良好,可以有效减少热耗散,确保长时间稳定工作。

    应用案例和使用建议


    应用场景:
    - 电信交换电源:提供高效率和稳定的电源转换。
    - 太阳能供电系统:能够快速响应电压变化,提高系统效率。
    - 电机驱动:提供大电流驱动能力,降低电机的开关损耗。
    使用建议:
    - 在选择外围电路的电容和电阻时,应尽量采用陶瓷电容和低阻抗电阻,以减小信号延迟。
    - 设计时需注意 PCB 布局,尤其是输出引脚和电源引脚的位置,确保信号完整性。

    兼容性和支持


    - 兼容性: UCC27614-Q1 与大多数控制器输出兼容,可以连接到常见的 PWM 输出端。
    - 技术支持: TI 提供详尽的技术文档和应用指南,用户可以通过 TI 官方网站获取最新的技术资料和支持资源。

    常见问题与解决方案


    - Q1: 输入电压超出限制导致器件损坏怎么办?
    - A1: 应确保输入电压不超过绝对最大额定值(30V)。如果输入电压超出范围,可以添加外部保护电路,如齐纳二极管来限制电压。

    - Q2: 输出电流不稳定怎么办?
    - A2: 首先检查负载是否正常连接。其次,确保供电电压稳定,并且负载不会引起过大的电流波动。若问题仍然存在,考虑更换高质量的电容来改善供电稳定性。

    总结和推荐


    综合评估:
    UCC27614-Q1 是一款高性能、高可靠性的单通道低侧栅极驱动器,适用于多种应用场景。其独特的输入电压耐受能力和出色的电气特性使其在市场上具有较强的竞争力。同时,TI 提供了丰富的技术支持和详细的应用指南,确保用户能够轻松上手并高效利用这款产品。
    推荐使用:
    综上所述,UCC27614-Q1 适用于需要高效率和高可靠性的场合,特别是在汽车、电信、工业自动化等领域。强烈推荐使用该产品,尤其是对于寻求高集成度和高性能驱动器的用户来说。

UCC27614QDSGRQ1参数

参数
包装方式 卷带包装

UCC27614QDSGRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC27614QDSGRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS UCC27614QDSGRQ1 UCC27614QDSGRQ1数据手册

UCC27614QDSGRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.4162
2000+ ¥ 5.2785
3000+ ¥ 5.1408
库存: 56000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 5416.2
