TXU0202QDTTRQ1

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TXU0202QDTTRQ1
供应商: 国内现货
标准整包数: 1000

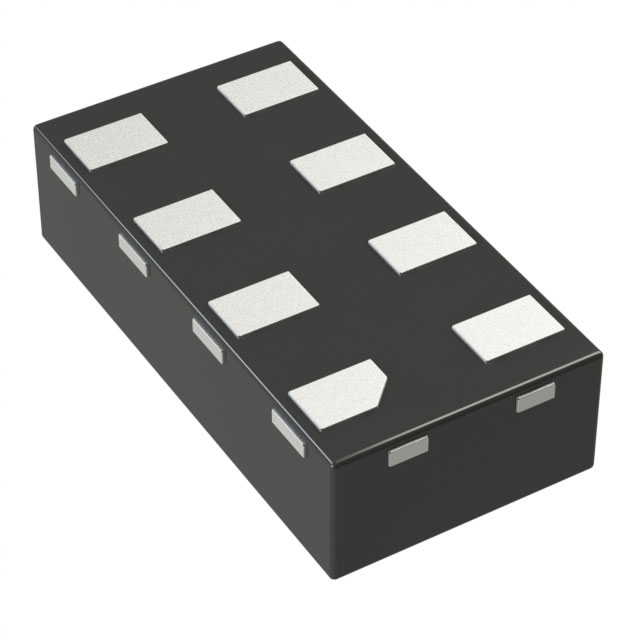

TEXAS INSTRUMENTS  TXU0202QDTTRQ1

TXU0202QDTTRQ1概述


    产品简介


    TXU0202-Q1 单位位固定方向电压电平转换器
    产品类型: 电压电平转换器
    主要功能: 双路配置,可实现双向电压电平转换,具备3态输出和施密特触发输入功能。
    应用领域: 广泛应用于汽车电子、通信设备、工业控制等领域,主要用于消除慢速或噪声信号,驱动指示灯、蜂鸣器,消除机械开关抖动等。

    技术参数


    | 参数名称 | 描述 |

    | 支持电压范围 | A端口:1.1V至5.5V;B端口:1.1V至5.5V |
    | 最大数据传输速率 | 3.3V到5.0V:高达200 Mbps |
    | 输入特性 | 施密特触发输入,允许缓慢和噪声输入 |
    | 静态拉低电阻 | 内置静态拉下电阻,防止通道漂浮 |
    | 输出驱动强度 | 高达12 mA(5V) |
    | 功耗 | 2.5 µA(25°C),6 µA(-40°C至125°C) |
    | VCC隔离和断开功能 | 当任一VCC输入低于100mV或断开时,所有输出禁用并高阻抗状态 |
    | 支持部分功耗模式 | Ioff支持部分功耗模式操作 |
    | 控制逻辑 | 具备控制逻辑,可通过OE引脚从A或B端口进行控制 |
    | 引脚兼容性 | 与TXB家族电平移位器引脚兼容 |

    产品特点和优势


    1. 双路可配置设计:A端口和B端口均可独立工作于1.1V至5.5V之间。
    2. 高性能信号处理:支持高达200 Mbps的数据传输速度。
    3. 强大的输入保护:施密特触发输入能够处理缓慢和噪声信号。
    4. 低功耗特性:静态功耗极低,适合低功耗应用场景。
    5. 集成静态拉低电阻:避免通道漂浮,增强系统的稳定性。
    6. 温度适应性强:工作温度范围宽广,从-40°C至125°C。
    7. 高可靠性:符合JESD标准,ESD保护能力强大,适用于各种严苛环境。

    应用案例和使用建议


    典型应用场景
    - 消噪和滤波:在存在大量噪声的环境中,通过施密特触发输入来消除噪声干扰。
    - LED驱动:适用于驱动指示灯或蜂鸣器,提供可靠的电平转换。
    - 机械开关去抖动:当机械开关连接到电路时,通过电平转换器来消除抖动效应。
    使用建议
    1. 确保正确的供电电压:请根据具体应用需求,为A端口和B端口选择合适的供电电压。
    2. 注意输入信号的电平:对于输入信号的电平,应保持在规定范围内,以保证正确的电平转换效果。
    3. 合理布局PCB:为了降低噪声干扰,在布线时尽量将电源和信号线分开布置。

    兼容性和支持


    - 引脚兼容性:与TXB家族电平移位器引脚兼容,方便替换使用。
    - 技术支持:德州仪器(TI)提供了详尽的技术文档和专业支持,帮助用户快速解决问题和优化设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号不稳定 | 检查供电电压是否正确,确认输入信号电平在规定的范围内。|
    | 无法正确驱动LED或其他负载 | 检查输出电流是否满足需求,增加外接限流电阻。 |
    | 电源管理不理想 | 确保所有VCC输入均在正常范围内,检查是否有VCC隔离问题。|

    总结和推荐


    综合评估:
    - TXU0202-Q1是一款性能优异、功能丰富的电压电平转换器,具有出色的可靠性和广泛的应用范围。
    - 特别适用于需要电平转换且对噪声敏感的应用场景。
    推荐使用:
    - 强烈推荐给那些需要高效电平转换和低噪声输入信号处理的系统设计者。
    - 在汽车电子、工业自动化及通信领域具有很高的实用价值和市场竞争力。

TXU0202QDTTRQ1参数

参数
包装方式 卷带包装

TXU0202QDTTRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TXU0202QDTTRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS TXU0202QDTTRQ1 TXU0202QDTTRQ1数据手册

TXU0202QDTTRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.186
2000+ ¥ 3.105
3000+ ¥ 3.024
库存: 124000
起订量: 1000 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 3186
