OPA891DGNR

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: OPA891DGNR
供应商: 国内现货
标准整包数: 1000

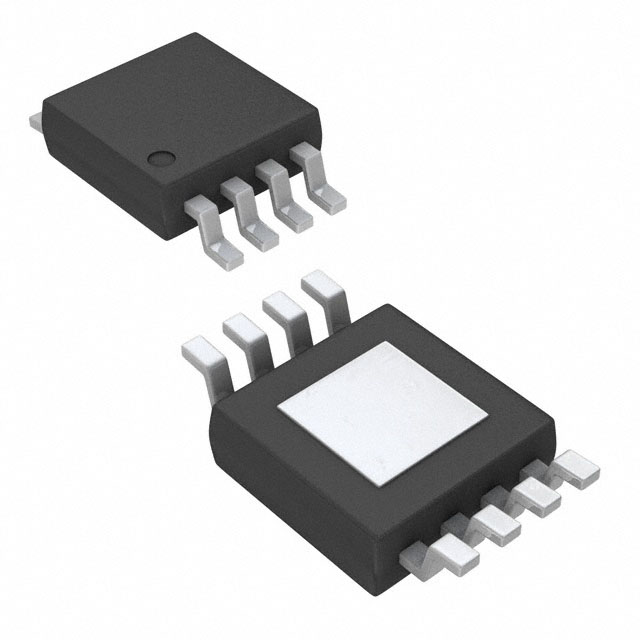

TEXAS INSTRUMENTS  OPA891DGNR

OPA891DGNR概述

    OPA891和OPA2891超低噪声运算放大器

    产品简介


    OPA891 和 OPA2891(统称为 OPAx891)是具有超高性能的运算放大器,适用于需要低电压噪声的应用场景。它们可以广泛应用于通信、成像和其他工业应用中。单通道版本 OPA891 和双通道版本 OPA2891 都提供卓越的交流性能,例如在增益为 2V/V 时的 140MHz 带宽,105V/μs 的压摆率,以及 70ns 的建立时间(0.1%)。这些放大器在 180MHz 的带宽下单位增益稳定,并具有高达 200mA 的驱动能力。

    技术参数


    - 电压噪声:0.95nV/√Hz(频率>10kHz)
    - 总谐波失真加噪声(THD+N):
    - f = 1kHz, 带宽 = 80kHz 时为 -137dBc
    - f = 1MHz, RL = 1kΩ 时为 -100dBc
    - 输出电流:典型值为 200mA
    - 电源电压范围:双电源 ±4.5V 到 ±18V,单电源 9V 到 36V
    - 绝对最大额定值:VCC+ – VCC– ≤ 37V,输出电流 ≤ 240mA
    - 电气特性:见表格 5.6 和 5.7
    - 热特性:见表格 5.4 和 5.5

    产品特点和优势


    OPA891 和 OPA2891 在设计上考虑到了以下几个方面:
    - 超低电压噪声:0.95nV/√Hz,适合需要高精度的应用场景。
    - 高带宽和高速度:180MHz 的单位增益带宽和 105V/μs 的压摆率。
    - 非常低的失真:THD 仅为 -91dBc(f = 1MHz, RL = 150Ω),THD+N 为 -137dBc(f = 1kHz, 带宽 = 80kHz)。
    - 优良的温度稳定性:输入偏置电流漂移仅为 1μV/°C。

    应用案例和使用建议


    这些运算放大器被广泛应用于多种场合,包括但不限于:
    - 工业低噪声、宽带放大器
    - 电压控制振荡器
    - 音频系统(专业音频混音器、无线系统、专业扬声器系统等)
    使用建议:
    - 确保电路的电源电压符合规定的要求,以保证最佳性能。
    - 注意散热管理,尤其是对于双通道版本的 OPA2891,热垫应连接到大面积铜箔,以提高散热效果。

    兼容性和支持


    OPA891 和 OPA2891 支持多种封装形式(如 SOIC 和 HVSSOP),确保良好的机械稳定性和电气特性。德州仪器(Texas Instruments)提供全面的技术文档和支持资源,帮助用户快速部署和解决问题。

    常见问题与解决方案


    - 问题:过高的输出电流可能导致温升过高。
    - 解决方法:确保负载不超过最大额定值,并采取适当的散热措施。
    - 问题:输入电压超过最大限制。
    - 解决方法:确保所有输入电压在允许范围内,避免损坏器件。

    总结和推荐


    OPA891 和 OPA2891 是性能出色的运算放大器,尤其适合对噪声和失真有严格要求的应用场景。无论是在通信、成像还是音频领域,都能提供卓越的性能表现。因此,强烈推荐用于需要高性能运算放大器的应用项目中。

OPA891DGNR参数

参数
包装方式 卷带包装

OPA891DGNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA891DGNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS OPA891DGNR OPA891DGNR数据手册

OPA891DGNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.1308
2000+ ¥ 19.619
3000+ ¥ 19.1072
库存: 12000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 20130.8
