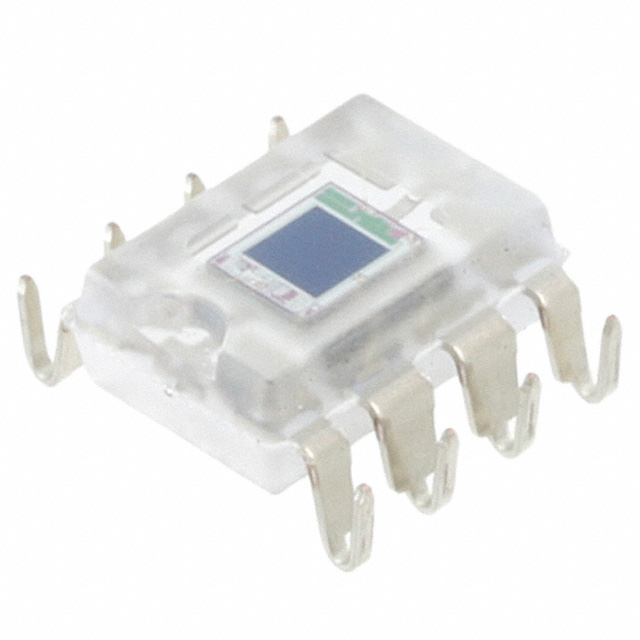

OPT101P-J

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 光探测器放大器单元, OPT101系列, 650nm, 检测红外、紫外
供应商型号: OPT101P-J
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 光电传感器 OPT101P-J

OPT101P-J概述

    OPT101 Monolithic Photodiode and Single-Supply Transimpedance Amplifier

    1. 产品简介


    OPT101 是一款集成式光电二极管和单电源跨阻放大器。这种一体化设计将光电二极管和跨阻放大器集成在单一芯片上,解决了分立设计中存在的漏电流误差、噪声拾取和由于寄生电容引起的增益峰值等问题。OPT101 主要应用于医疗仪器、实验室仪器、位置和接近传感器、摄影分析仪、条形码扫描器以及烟雾探测器等领域。

    2. 技术参数


    - 主要功能:光到电压转换,单电源操作,宽动态范围,高灵敏度测量。
    - 技术规格:
    - 供电电压:2.7 V 至 36 V
    - 工作温度范围:0°C 至 70°C
    - 暗电流:最大为 2.5 pA(在 7.5 mV 下)
    - 负载电容:稳定运行至 10 nF
    - 输出电压:最高 24 V
    - 光电二极管面积:0.008 平方英寸(2.29 mm × 2.29 mm)
    - 比响应度:650 nm 处为 0.45 A/W
    - 电气特性:
    - 偏置电压:±0.5 mV
    - 输入偏置电流:最大为 165 pA
    - 增益带宽积:2 MHz
    - 斜率:1 V/µs
    - 工作环境:
    - 热阻:RθJA 138.6°C/W(SOP),128.2°C/W(PDIP)

    3. 产品特点和优势


    - 高灵敏度:具有较大的光电二极管面积,收集更多的光线,从而实现高灵敏度测量。
    - 宽频谱响应:从紫外光到红外光的全波长响应。
    - 低暗电流:暗电流小,适用于高精度应用。
    - 内部反馈电阻:内置 1 MΩ 反馈电阻,简化电路设计。
    - 宽供电电压范围:从 2.7 V 到 36 V,适应多种电源系统。

    4. 应用案例和使用建议


    - 医疗仪器:可用于血氧仪、心率监测仪等设备,确保稳定的信号输出。
    - 实验室仪器:适用于光谱分析仪,能够提供精确的光强度测量结果。
    - 位置和接近传感器:适合用于机器人导航和障碍物检测,提供快速可靠的检测性能。
    使用建议:
    - 确保光源均匀照射整个光电二极管区域,以提高测量准确性。
    - 避免光线只照射到放大器部分,这会导致测量不准确。
    - 在强光照条件下,可以考虑添加外部滤波器以减少噪声干扰。

    5. 兼容性和支持


    - 兼容性:OPT101 可以与多种电源系统兼容,如直流电源和电池电源。它还支持表面贴装技术(SMT)。
    - 技术支持:德州仪器(Texas Instruments)提供详细的文档、样例代码和技术支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:输出电压不稳定。
    - 解决方案:检查光源是否均匀照射,调整供电电压至推荐值。

    - 问题二:暗电流过高。
    - 解决方案:确保器件处于推荐的工作温度范围内,避免高温环境。

    - 问题三:响应时间慢。
    - 解决方案:优化电路设计,减少负载电容,提高电源稳定性。

    7. 总结和推荐


    OPT101 是一款高性能、高可靠性的光电二极管和跨阻放大器组合产品。其高灵敏度、宽频谱响应和低暗电流使其在医疗仪器、实验室仪器及各种传感器应用中表现出色。尽管价格较高,但其卓越的性能和可靠性使其成为高端应用的理想选择。我们强烈推荐在对光电转换有高要求的应用场景中使用 OPT101。

OPT101P-J参数

参数
颜色感应 -
感应方式 -
光源 -
输出类型 -
感应距离 -
最大工作供电电压 36V
最小工作供电电压 2.7V
响应时间 -
波长 650nm
9.91mm(Max)
6.99mm(Max)
3.43mm(Max)
通用封装 SOP-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OPT101P-J厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT101P-J数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT101P-J OPT101P-J数据手册

OPT101P-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 61.3229
3000+ ¥ 59.8272
6000+ ¥ 57.833
库存: 64584
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 61322.9
