OPT3001IDNPRQ1

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 550nm I²C 1.6V 3.6V USON-6 贴片安装,黏合安装
供应商型号: OPT3001IDNPRQ1
供应商: 云汉优选
标准整包数: 1

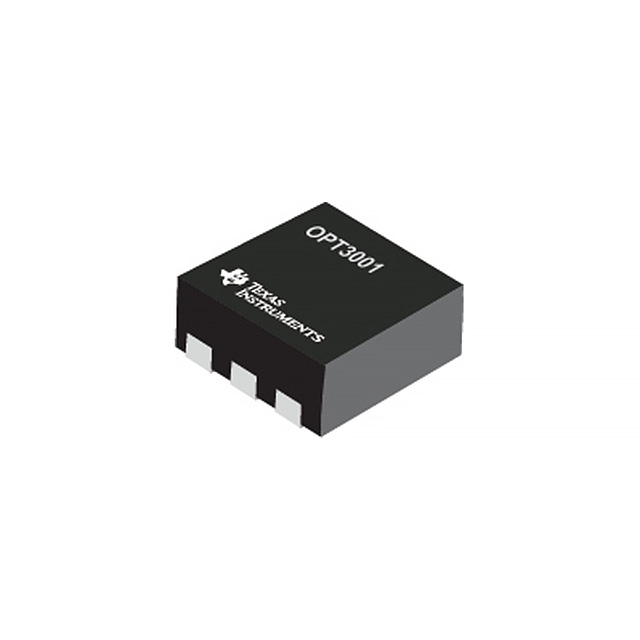

TEXAS INSTRUMENTS 光电传感器 OPT3001IDNPRQ1

OPT3001IDNPRQ1概述


    产品简介


    OPT3001-Q1环境光传感器(ALS) 是一款专为汽车和其他应用设计的光学传感器。它通过精确测量可见光的强度,能够模拟人眼对光的响应。此产品具有高精度光谱响应和红外线抑制能力,使其特别适用于需要人类视觉相似度的应用。OPT3001-Q1还拥有自主操作功能,使处理器可以进入休眠模式,同时传感器持续监控唤醒事件。
    主要功能:
    - 高精度光学过滤,匹配人眼视觉响应
    - 自动全尺度设置,简化软件配置
    - 广泛的测量范围:0.01 Lux到83k Lux
    - 灵活的中断系统
    - 小型封装:2 mm × 2 mm × 0.65 mm
    应用领域:
    - 汽车照明
    - 信息娱乐和集群
    - 显示背光控制
    - 照明控制系统
    - 个人电子产品
    - 电子销售点设备
    - 户外交通和路灯
    - 家庭照明
    - 相机

    技术参数


    绝对最大额定值:
    - VDD至GND电压:-0.5V到6V
    - SDA、SCL、INT和ADDR至GND电压:-0.5V到6V
    - 输入电流:每个引脚10mA
    - 工作温度范围(等级2):-40°C到105°C
    - 存储温度范围:-65°C到150°C
    推荐工作条件:
    - 工作温度(等级2):-40°C到105°C
    - 工作电源电压:1.6V到3.6V
    电气特性:
    - 低功耗:1.8μA(典型)
    - 峰值光谱灵敏度:550nm
    - 分辨率:0.01 Lux(最低满量程,转换时间为800ms)
    - 全量程光强:83 Lux到865.6 Lux
    - 红外线响应(850nm):0.2%
    热信息:
    - 结温到环境温差电阻:71.2°C/W
    - 结温到顶部封装电阻:45.7°C/W
    - 结温到板电阻:42.2°C/W

    产品特点和优势


    OPT3001-Q1具备以下独特功能:
    - AEC-Q100认证:适用于汽车应用,符合严格标准。
    - 精密光学过滤:匹配人眼视觉响应,红外线抑制能力强。
    - 自动全尺度设置:简化软件配置,确保正确的测量设置。
    - 23位有效动态范围:提供宽测量范围。
    - 低功耗:适合电池供电系统。
    - 高集成度:小型封装,易于集成。
    这些特性使得OPT3001-Q1在多种应用中表现出色,特别是在需要精确光强测量的场合中具有显著优势。

    应用案例和使用建议


    应用案例:
    - 在家庭照明系统中,OPT3001-Q1可用于自动调节灯光亮度,以适应不同时间段的光照条件。
    - 在智能手机和平板电脑上,它可以用于调节屏幕亮度,以节省电量并提供舒适的阅读体验。
    使用建议:
    - 使用时需考虑传感器的工作温度范围,避免超过推荐温度区间。
    - 为确保精度,建议在测量前进行校准,并保持传感器清洁。
    - 在进行安装时,尽量避免强光源直射,以减少误差。

    兼容性和支持


    OPT3001-Q1支持I²C和SMBus接口,这使得它能够方便地与各种嵌入式系统集成。此外,德州仪器提供了丰富的技术支持文档,包括详细的编程指南、应用示例和常见问题解答,确保用户能够轻松上手并发挥其全部潜力。

    常见问题与解决方案


    1. 问题:设备在高温环境下运行不稳定。
    - 解决方案: 确保设备工作在推荐的温度范围内。如需在极端环境下使用,请参考产品手册中的热管理建议。

    2. 问题:读数出现异常。
    - 解决方案: 进行设备校准,检查传感器是否受到干扰(如直射光),并确认连接正确无误。

    总结和推荐


    综上所述,OPT3001-Q1是一款高性能、高度可靠的环境光传感器,尤其适用于需要高精度光强测量的场合。其独特的功能、灵活的接口和广泛的适用性使其在市场上具有很强的竞争力。因此,我们强烈推荐此产品用于各类光电应用项目中。

OPT3001IDNPRQ1参数

参数
颜色感应 -
感应距离 -
感应方式 -
波长 550nm
最小工作供电电压 1.6V
响应时间 -
光源 -
输出类型 I²C
最大工作供电电压 3.6V
2.1mm(Max)
2.1mm(Max)
600μm(Max)
通用封装 USON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPT3001IDNPRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT3001IDNPRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT3001IDNPRQ1 OPT3001IDNPRQ1数据手册

OPT3001IDNPRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
