DLP3020AFQRQ1

产品分类: 放大镜/显微镜
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: DLP3020AFQRQ1
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 放大镜/显微镜 DLP3020AFQRQ1

DLP3020AFQRQ1概述

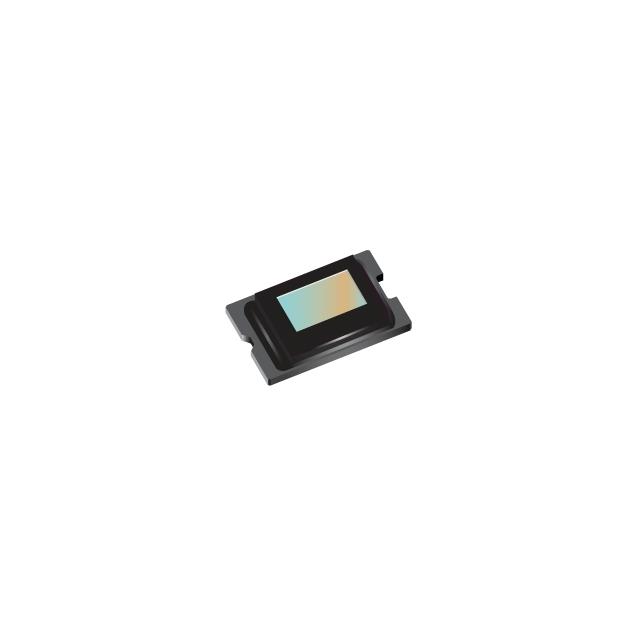

    # DLP3020-Q1 0.3-Inch WVGA DMD for Automotive Interior Display

    产品简介


    DLP3020-Q1 是德州仪器(TI)推出的一款专为汽车内饰显示设计的数字微镜器件(DMD),具有出色的光学性能和广泛的适用性。该产品尺寸仅为 0.3 英寸对角线,采用 7.6 微米微镜间距和 ±12° 微镜倾斜角度,支持侧面照明以实现最优效率。它能够提供 864 × 480 的 WVGA 分辨率,兼容 LED 或激光光源,并通过极化独立的空间光调制器确保图像显示的兼容性。这款产品低功耗仅为 105 毫瓦,适用于严苛的汽车工作温度范围(-40°C 至 105°C),并采用了密封封装设计,具备高效的热管理能力(7.0°C/W)。DLP3020-Q1 在汽车抬头显示(HUD)、数字仪表盘、导航系统以及车内投影显示等方面表现卓越,是现代汽车智能化发展的理想选择。

    技术参数


    以下为 DLP3020-Q1 的关键技术规格和性能指标:
    - 尺寸:0.3 英寸对角线微镜阵列
    - 微镜间距:7.6 微米
    - 微镜倾斜角度:±12°
    - 分辨率:864 × 480 WVGA
    - 功耗:105 毫瓦(典型值)
    - 工作温度范围:-40°C 至 105°C
    - 供电电压:
    - VREF:1.65V 至 1.95V
    - VCC:2.25V 至 2.75V
    - VOFFSET:8.25V 至 8.75V
    - VBIAS:15.5V 至 16.5V
    - VRESET:-9.5V 至 -10.5V
    - 热阻抗:7.0°C/W
    - 电气特性:
    - 输入输出电压:高电平 ≥ 1.7V,低电平 ≤ 0.4V
    - 输出电流:高电平 ≤ -2mA,低电平 ≥ 2mA
    - 总功耗:≤ 254.77 毫瓦
    - 通信接口:支持 JTAG 边界扫描和 78MHz DDR DMD 接口

    产品特点和优势


    DLP3020-Q1 凭借其紧凑的设计和强大的性能,在汽车领域展现出明显的优势:
    1. 汽车认证:符合 AEC-Q100 标准,能够在极端环境下稳定运行。
    2. 高效能微镜阵列:7.6 微米的微镜间距和 ±12° 倾斜角,结合侧向照明设计,提升了光学效率。
    3. 多功能兼容性:支持多种光源(LED 和激光)和图像格式(RGB 视频输入),实现深饱和色彩。
    4. 宽动态范围:典型亮度可达 15,000 cd/m²,结合高动态对比度(超过 5000:1),适合全天候驾驶条件。
    5. 低功耗和热管理:采用密封封装设计,热阻抗低至 7.0°C/W,有效延长使用寿命。
    6. 集成便捷:与 DLPC120-Q1 控制器兼容,便于系统集成。

    应用案例和使用建议


    应用案例
    DLP3020-Q1 已广泛应用于以下场景:
    1. 宽视场和增强现实 HUD:实现更广的视野和更具沉浸感的 AR 显示体验。
    2. 数字仪表盘和车载娱乐系统:在导航和娱乐显示屏中提供清晰稳定的画面。
    3. 车内投影显示和氛围灯:利用投影技术提升内饰个性化体验。
    使用建议
    1. 优化散热设计:确保器件周围环境温度低于推荐限值(105°C),并合理布置散热装置。
    2. 控制过填充光:避免超出窗体开口区域的光照影响,减少热负荷。
    3. 选择合适光源:根据实际需求选择 LED 或激光光源,兼顾成本与性能。
    4. 参考参考设计:借助 TI 的参考设计加速开发过程,减少调试时间。

    兼容性和支持


    DLP3020-Q1 可无缝兼容 DLPC120-Q1 控制器,并通过 JTAG 提供灵活的调试接口。此外,德州仪器提供详尽的技术文档和在线支持资源,帮助开发者快速部署系统。针对工业级需求,TI 还提供了长期供应链支持,确保产品在生命周期内的可用性。

    常见问题与解决方案


    以下为常见问题及解决方法:
    1. 问题:设备无法正常启动
    解决方案:检查供电电压是否符合规范(VCC:2.25V 至 2.75V)。
    2. 问题:图像质量下降
    解决方案:确认照明系统是否在指定范围内(< 395nm 波长,2.0 mW/cm²)。
    3. 问题:设备过热
    解决方案:增加外部冷却措施,降低环境温度至推荐范围。

    总结和推荐


    DLP3020-Q1 是一款专为汽车内饰显示优化的高性能微镜器件,集高效能、高可靠性于一身。其紧凑设计、多功能兼容性和广泛的适用场景使其成为汽车智能化升级的理想选择。如果您需要一款既满足高性能又注重经济性的解决方案,DLP3020-Q1 将是一个明智的选择。强烈推荐用于高端 HUD、数字仪表盘和车内投影显示系统中。
    最终评分:9.5/10
    优点:性能优越、兼容性强、易于集成。
    缺点:对使用环境要求较高,需注意散热和过填充光控制。

DLP3020AFQRQ1参数

参数
包装方式 托盘

DLP3020AFQRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DLP3020AFQRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 放大镜/显微镜 TEXAS INSTRUMENTS DLP3020AFQRQ1 DLP3020AFQRQ1数据手册

DLP3020AFQRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 514.303
500+ ¥ 501.2275
750+ ¥ 488.152
库存: 486
起订量: 250 增量: 126
交货地:
最小起订量为:250
合计: ¥ 128575.75
