2329013-2

产品分类: 放大镜/显微镜
厂牌: TE CONNECTIVITY

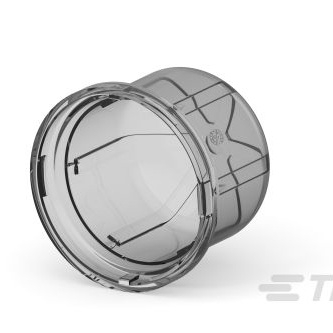

产品描述: TE Connectivity LED透镜 圆顶透镜, LUMAWISE Endurance S系列
供应商型号: AV-A-AMP23290132
供应商: Avnet
标准整包数: 252
TE CONNECTIVITY 放大镜/显微镜 2329013-2

2329013-2概述

    # LUMAWISE Endurance S Connector System 技术手册

    产品简介


    LUMAWISE Endurance S Connector System 是由TE Connectivity (TE) 开发的一套生态系统产品,专为传感器和其他控制系统的应用而设计。该系统最初通过符合 Zhaga Book 18 标准的路灯连接器实现DALI(数字可寻址照明接口)控制的路灯照明。随着时间的推移,Endurance S 生态系统已扩展到支持更多用例,提供更高水平的电气特性和灵活性。
    这套系统的核心是“Endurance S Sensor Ready”组件,不仅保留了原有的优点,还提升了电气评级,并提供了额外的键位组合以保护连接的安全性。Endurance S 系统包含了插座连接器以及多种基座和穹顶组合,这些部件能够将感测和控制模块密封起来,免受周围恶劣环境的影响。
    主要功能
    - 支持 DALI 控制协议。
    - 符合 Zhaga Book 18 标准。
    - 提供 IP66 密封等级。
    - 带有可选通风功能,减少冷凝风险。
    应用领域
    - 街道和区域照明。
    - 道路照明。
    - 商业/市政户外照明。
    - 户外灯具,例如墙灯、停车场照明及人行道照明。
    - 智能城市管理系统。
    - 感知模块(如运动传感器)。

    技术参数


    电气特性
    - 接触额定电流:5A @ 250V。
    - 耐压测试值:10kV 至安装表面。
    - 接触点数量:4极。
    机械特性
    - 安装方式:M20×1.5螺纹。
    - 从灯具上方伸出高度:10mm。
    - 密封级别:IP65/IP66。
    - 插座直径:30mm。
    - 密封圈直径:36.5mm。
    - 螺纹长度:18.5mm。
    - 冲击耐受度:IK09 等级。
    材料
    - 插座材料:PBT(聚对苯二甲酸丁二醇酯)。
    - 密封圈材料:LSR(液体硅橡胶)。
    - 穹顶材料:聚碳酸酯。
    - UL认证:适用于户外使用的UV-f1等级。
    规格标准
    - 应用规范:114-133074。
    - 产品规范:108-133073。
    - 认证:IEC61984 和 UL773。
    - CB认证:获得国际电工委员会CB体系认可。

    产品特点和优势


    独特功能
    - 提供多种键位组合,允许设计者灵活定制产品外观并提高差异化。
    - 具备优异的防尘防水能力,适合严苛环境使用。
    - 兼容 Zhaga Book 18 标准,确保与其他相关设备的互操作性。
    市场竞争力
    - IP66 密封等级延长产品使用寿命。
    - IK09 冲击防护设计增强耐用性。
    - 向上、向下、侧向安装方向的选择增加了设计自由度。

    应用案例和使用建议


    示例应用场景
    - 在街道路灯中,Endurance S 连接器可轻松集成 DALI 协议,实现远程调光与监控。
    - 在停车场照明系统中,可以结合传感器模块实现自动化管理。
    使用建议
    - 若需要降低内部压力并减少冷凝,可以选择带有通风孔的80mm基座版本。
    - 根据实际需求选择合适的基座高度(40mm 或 80mm),以满足不同灯具空间的要求。

    兼容性和支持


    兼容性
    LUMAWISE Endurance S 系列产品与多种户外照明灯具兼容,且符合 Zhaga 标准,便于未来升级和扩展。
    厂商支持
    TE Connectivity 提供全面的技术支持和售后服务,用户可通过官方渠道获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保正确拧紧密封环和螺母 |
    | 零件损坏 | 更换损坏部件后重新组装 |
    | 设备无法正常工作 | 检查电路连接是否正确 |

    总结和推荐


    综合评估
    LUMAWISE Endurance S Connector System 凭借其卓越的密封性能、灵活的设计选项以及广泛的适用范围,在街道路灯、商业照明等领域表现出色。其创新的键位组合、高冲击防护等级和长寿命特性使其成为市场的理想选择。
    推荐使用
    强烈推荐此产品用于任何需要高性能、高可靠性的户外照明项目。无论是新建项目还是现有系统的改造,LUMAWISE Endurance S 都是一个值得信赖的选择。

2329013-2参数

参数
长*宽*高 39.25mm(高度)
安装方式 螺纹安装
零件状态 在售
包装方式 盒装,托盘

2329013-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2329013-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 放大镜/显微镜 TE CONNECTIVITY 2329013-2 2329013-2数据手册

2329013-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
252+ $ 1.2717 ¥ 11.2544
756+ $ 1.2606 ¥ 11.1566
库存: 1008
起订量: 252 增量: 252
交货地:
最小起订量为:252
合计: ¥ 2836.1
