TPS61379QWRTERQ1

产品分类: 其他工具
厂牌: TEXAS INSTRUMENTS
产品描述: Conv DC-DC 2.3V to 14V Synchronous Step Up Single-Out 4V to 18.5V Automotive 16-Pin WQFN EP T/R
供应商型号: TPS61379QWRTERQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他工具 TPS61379QWRTERQ1

TPS61379QWRTERQ1概述

    TPS61379-Q1 25-µA Quiescent Current Synchronous Boost Converter with Load Disconnect

    1. 产品简介


    产品类型: 同步升压转换器
    主要功能: TPS61379-Q1 是一款集成同步升压转换器,带有负载断开功能。它能够将输入电压范围从 2.3 V 扩展到 14 V,并且最高输出电压可达 18.5 V。其峰值开关电流限制为 2 A。该产品专为汽车应用设计,具有良好的热管理和低功耗特性。
    应用领域:
    - 高级驾驶员辅助系统(ADAS)
    - 汽车娱乐和集群系统
    - 车身电子和照明
    - 紧急呼叫(eCall)

    2. 技术参数


    - 工作温度范围: -40°C 至 125°C
    - 输入电压范围: 2.3 V 至 14 V
    - 输出电压范围: 4.0 V 至 18.5 V
    - 固定输出选项: 5 V, 5.25 V, 5.5 V
    - 峰值开关电流限制: 2 A
    - 静态电流: 25 µA (VIN引脚),0.5 µA (关机状态)
    - 开关频率: 可编程,范围 200 kHz 至 2.2 MHz
    - 保护特性: 输入欠压锁定、输出过压保护、输出短路保护、热关断保护

    3. 产品特点和优势


    特点:
    - AEC-Q100认证,适用于汽车应用
    - 功能安全设计,支持文档化以帮助进行功能安全系统设计
    - 灵活的输入和输出操作范围,可动态调整开关频率
    - 通过集成的LS/HS/ISO FET实现了小尺寸解决方案
    - 真正的负载断开功能,确保在关机或故障情况下不会影响其他电路
    - 支持多种固定输出电压版本,减少外部反馈电阻需求
    优势:
    - 高效率:在 0.25 A 负载下从 3.3 V 到 9 V 的转换效率高达 90%
    - 小巧的 3 mm x 3 mm 16 引脚 QFN 封装,适用于空间受限的应用
    - 具备动态调节开关频率的能力,减少了电磁干扰

    4. 应用案例和使用建议


    应用案例:
    - 高级驾驶员辅助系统(ADAS): TPS61379-Q1 可以作为车载系统的电源管理模块,提供稳定的输出电压,确保系统稳定运行。
    - 车身电子和照明: 在车内照明系统中,TPS61379-Q1 可以确保电源供应的稳定性,同时减少外部组件的需求。
    使用建议:
    - 散热管理: 由于工作温度范围广,应确保适当的散热措施,避免长时间高负载运行导致过热。
    - 布局设计: 优化 PCB 布局,特别是高频信号线和功率线的走线,以降低噪声和电磁干扰。

    5. 兼容性和支持


    - 兼容性: TPS61379-Q1 与其他标准电子元件和设备高度兼容,可以方便地集成到现有的电路设计中。
    - 支持和维护: TI 提供详尽的技术文档和支持资源,包括详细的安装指南和应用实例。

    6. 常见问题与解决方案


    - 问题: 开关频率不稳定
    解决方案: 检查外部电阻连接是否正确,重新配置内部开关频率设置。
    - 问题: 输出电压波动
    解决方案: 检查输出滤波电容值是否符合要求,必要时增加电容容量。

    7. 总结和推荐


    TPS61379-Q1 同步升压转换器是一款高效、可靠的产品,适用于多种汽车应用。其独特的功能和优势使其在市场上具有较强的竞争力。无论是高级驾驶员辅助系统还是车内照明,TPS61379-Q1 都表现出色。因此,强烈推荐在需要高性能电源管理的场合使用 TPS61379-Q1。

TPS61379QWRTERQ1参数

参数

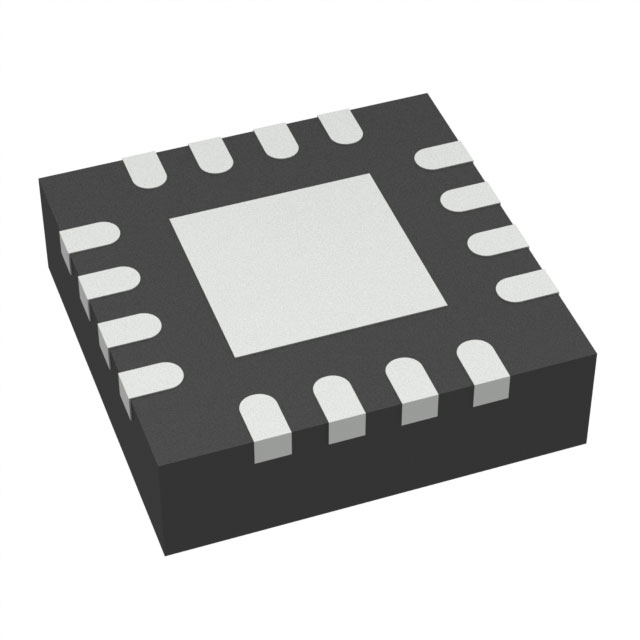

通用封装 WQFN-16
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

TPS61379QWRTERQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS61379QWRTERQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他工具 TEXAS INSTRUMENTS TPS61379QWRTERQ1 TPS61379QWRTERQ1数据手册

TPS61379QWRTERQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
