JFE2140EVM

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: JFE2140EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS  JFE2140EVM

JFE2140EVM概述

    JFE2140 Evaluation Module 用户指南

    1. 产品简介


    JFE2140 是一款由德州仪器(Texas Instruments)开发的高性能模拟双极工艺制成的匹配对离散JFET(双极结型场效应晶体管)。这款JFE2140具有出色的噪声性能,适用于广泛的电流范围。它的静态电流可调节,范围从50 μA到20 mA。当静态电流设置为5 mA时,输入引脚的噪声密度仅为0.9 nV/√Hz。

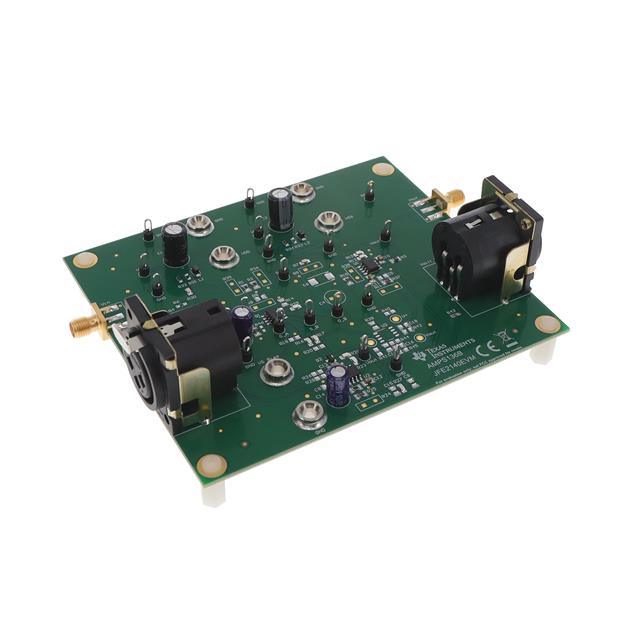

    JFE2140EVM(评估模块)是专门用于评估JFE2140性能的平台。它提供了基本的功能测试能力,适用于需要高精度和低噪声信号处理的应用场景。

    2. 技术参数


    - 电源电压: VDD = 5 V 和 VSS = -5 V
    - 输入阻抗: 高阻抗
    - 输出接口: SMA 和 XLR 连接器
    - 噪声密度: 0.9 nV/√Hz(静态电流为5 mA)
    - 增益: 约1000 V/V 或 60 dB(典型值)
    - 频率响应: 见图3-2
    - 工作温度范围: 规格书中未明确提及,但推测应在标准工业温度范围内
    - 输入电容: 通过C3和C14连接,采用铝电解电容

    3. 产品特点和优势


    JFE2140 的独特之处在于其出色的低噪声表现和灵活的电流调节能力。其内置的双极工艺使其能够在宽泛的电流范围内提供优异的噪声性能,特别适合于对噪声敏感的应用,如音频和精密测量设备。此外,其高输入阻抗使得JFE2140能够有效地隔离信号源,保证信号质量不受干扰。

    4. 应用案例和使用建议


    - 超低噪声前置放大器: 如图3-1所示,JFE2140可以在闭合环路电路中作为前置放大器,提供约60 dB的增益,这使得它非常适合应用于信号放大。
    - 低VGS不匹配测量: JFE2140可以通过高增益电路检测极小的VGS不匹配,例如,1 mV的VGS不匹配会导致1 V的直流输出电压变化。

    使用建议:
    - 在使用过程中,注意电源的正负极正确连接,并避免过载。
    - 调整电阻R37和R15以实现所需的闭环增益。
    - 当需要进行差分信号放大时,使用XLR连接器VdiffIn和VdiffOut,同时需移除特定组件(如U1A和R37)。

    5. 兼容性和支持


    JFE2140EVM 设计用于与多种设备配合使用,包括信号发生器和测量设备。其内置的香蕉插头接口方便电源和偏置节点的连接。此外,制造商提供了详细的文档支持,确保用户可以快速上手并解决问题。

    6. 常见问题与解决方案


    - 问:如何避免静电损坏?
    - 解决方案: 使用静电放电防护措施,确保在处理和操作EVM时遵守正确的ESD程序。
    - 问:如何校准增益?
    - 解决方案: 通过调整反馈网络(R37和R15)来实现精确的增益控制。
    - 问:电源如何连接?
    - 解决方案: 默认配置使用±5V电源供电,连接时注意正负极不要接反。

    7. 总结和推荐


    综上所述,JFE2140及其EVM是一款高度可靠且易于使用的信号处理工具,适用于需要高精度和低噪声的应用场景。其出色的噪声性能和灵活的电流调节能力使其成为众多精密测量和音频设备的理想选择。对于需要细致信号处理的用户,强烈推荐使用JFE2140EVM进行评估和测试。

JFE2140EVM参数

参数
包装方式 盒装

JFE2140EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JFE2140EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS JFE2140EVM JFE2140EVM数据手册

JFE2140EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1221.064
200+ ¥ 1190.02
1000+ ¥ 1158.976
库存: 20
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 12210.64
