首页  >  产品百科  >  OPT3002DNPR

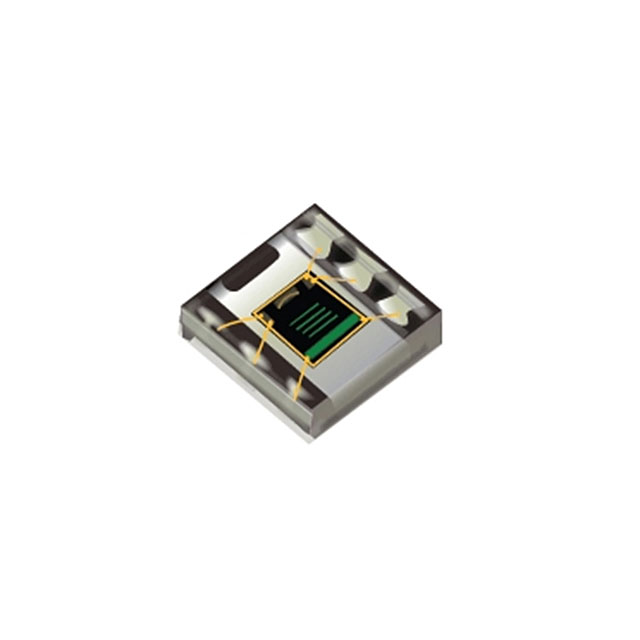

OPT3002DNPR

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 505nm I²C/SMBus 1.6V 3.6V USON-6 贴片安装,黏合安装
供应商型号: 14M-OPT3002DNPR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 光电传感器 OPT3002DNPR

OPT3002DNPR概述

    OPT3002 Light-to-Digital Sensor: Comprehensive Technical Overview
    1. 产品简介 (Product Introduction)
    OPT3002是一款光到数字转换传感器,将光学测量功能集成在一个设备内,从而简化系统设计并提高性能。该传感器具有宽光谱响应范围(300 nm至1000 nm),能够精确测量从1.2 nW/cm²到10 mW/cm²的光照强度。它广泛应用于入侵检测系统、智能家居设备、医疗仪器和移动计算设备中。
    2. 技术参数 (Technical Specifications)
    - 光谱响应范围: 300 nm至1000 nm
    - 动态范围: 23位有效动态范围
    - 满量程设置: 12个二进制加权满量程范围设置,匹配度优于0.2%
    - 供电电压范围: 1.6 V至3.6 V
    - 待机电流: 1.8 µA(典型值)
    - 工作温度范围: -40°C至+85°C
    - I/O耐压: 5.5 V容差
    3. 产品特点和优势 (Features and Advantages)
    OPT3002的独特功能包括:
    - 自动满量程设置: 自动选择最合适的量程设置,消除了手动配置的需求。
    - 灵活的中断系统: 可以通过一个数字引脚报告测量结果。
    - 低功耗设计: 待机电流低至1.8 µA,非常适合电池驱动的应用。
    - 紧凑型封装: 封装尺寸为2.0 mm × 2.0 mm × 0.65 mm,适用于空间受限的设计。
    4. 应用案例和使用建议 (Application Cases and Usage Recommendations)
    OPT3002可以用于各种需要光强度测量的应用中。例如,在入侵检测系统中,OPT3002可以监测光线的变化,当光线低于设定阈值时触发报警。在移动计算设备中,它可以用于屏幕背光控制,通过检测周围光线强度调整显示亮度,以节约电量并提升用户体验。为了获得最佳效果,建议使用至少±45°的视场角来均匀照亮传感器区域。
    5. 兼容性和支持 (Compatibility and Support)
    OPT3002支持I²C和SMBus接口,兼容广泛的处理器和微控制器。厂商提供了详尽的技术文档和支持服务,包括评估板(如OPT3002EVM)和应用指南(如OPT3001:环境光传感器应用指南)。这些资源有助于快速开发和调试应用。
    6. 常见问题与解决方案 (Common Issues and Solutions)
    常见问题及其解决方案如下:
    - 问题: 测量精度不稳定。
    - 解决方法: 检查传感器的光学窗口是否有灰尘或污渍,确保光学路径清洁无阻。
    - 问题: 设备功耗过高。
    - 解决方法: 确保供电电压稳定,减少负载和电磁干扰。
    7. 总结和推荐 (Summary and Recommendation)
    总体而言,OPT3002是一款高性能、低功耗且易于集成的光到数字转换传感器。其宽广的光谱响应范围、自动满量程设置和低功耗设计使其成为众多应用的理想选择。对于需要精确测量环境光强度的应用,强烈推荐使用OPT3002。

OPT3002DNPR参数

参数
感应方式 -
输出类型 I²C/SMBus
光源 -
响应时间 -
最小工作供电电压 1.6V
感应距离 -
颜色感应 -
最大工作供电电压 3.6V
波长 505nm
2.1mm(Max)
2.1mm(Max)
600μm(Max)
通用封装 USON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPT3002DNPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT3002DNPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT3002DNPR OPT3002DNPR数据手册

OPT3002DNPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0331
10+ ¥ 2.7566
30+ ¥ 2.1589
100+ ¥ 1.9091
300+ ¥ 1.8378
3000+ ¥ 1.7842
库存: 1404
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.03
