首页  >  产品百科  >  SA818S-UHF

SA818S-UHF

产品分类: 语音模块
产品描述: UART 3.3V~5.5V SMD 35.6mm*19mm*3.2mm
供应商型号: 14M-SA818S-UHF
供应商: 云汉优选
标准整包数: 1

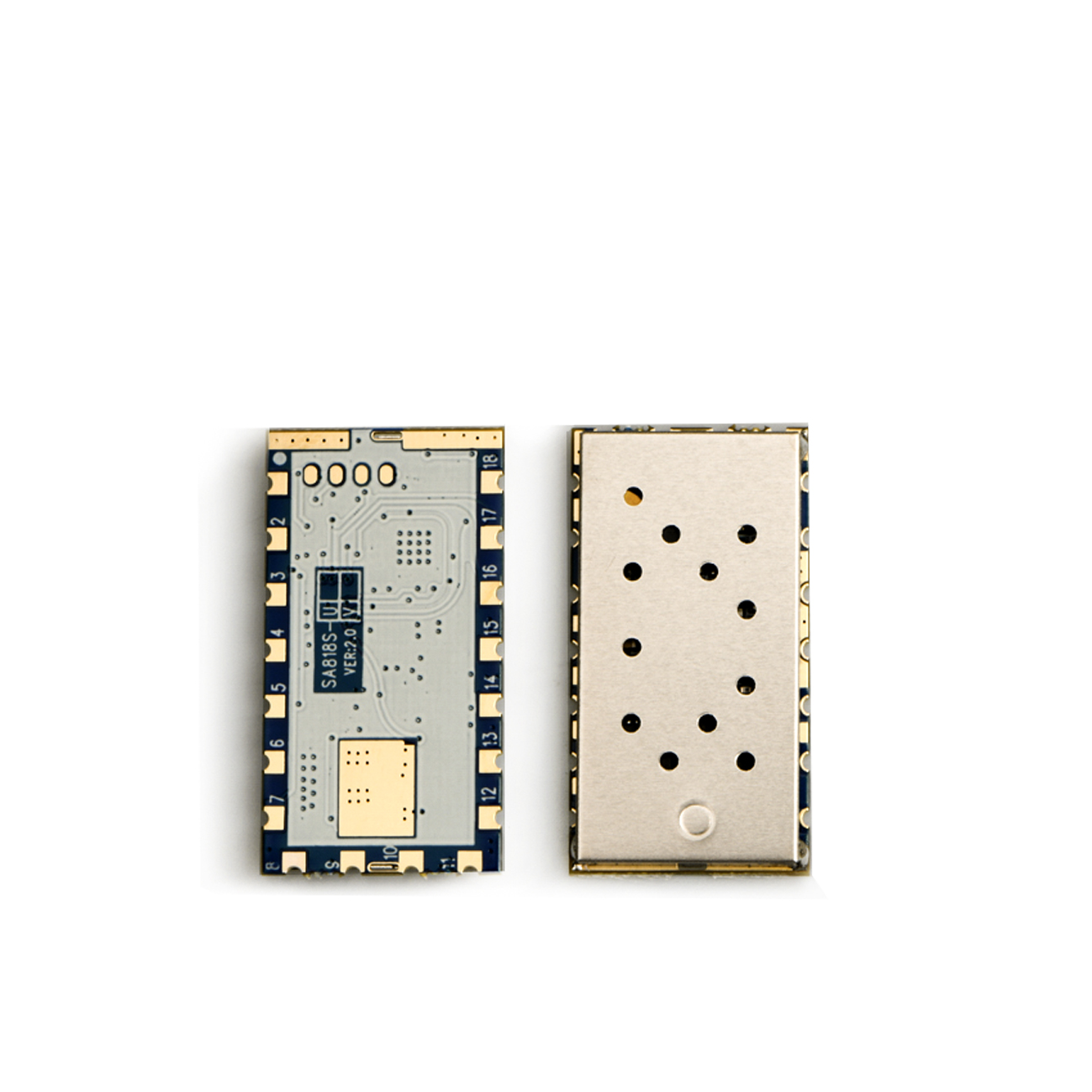

NICERF/深圳思为无线 语音模块 SA818S-UHF

SA818S-UHF概述

    SA818S 专业对讲机模块技术手册

    一、产品简介


    产品名称:SA818S
    制造商:思为无线科技
    联系电话:0755-23080616
    电子邮件:sales@nicerf.com
    SA818S是一款高度集成的专用对讲机模块,具有内置的高速微控制器、高性能射频收发芯片及射频功放。其主要特点是体积小巧、易于集成,并且可通过标准串口进行通讯,实现参数设置和功能控制。这款模块适合用于各种对讲机应用场合,包括小型对讲机、楼宇安防系统和户外运动产品等。

    二、技术参数


    以下是SA818S的主要技术参数:
    - 工作电压范围:3.3V 至 5.5V
    - 工作温度范围:-30°C 至 70°C
    - 电流消耗:
    - 休眠电流:≤1μA
    - 接收电流:60mA
    - 发射电流(高功率):650-750mA
    - 发射电流(低功率):450-550mA
    - 发射射频参数:
    - 发射功率(高功率):28-31dBm (@VCC=4.0V)
    - 发射功率(低功率):25-27dBm
    - 调制灵敏度:10mV
    - 音频调制失真:2-5%
    - 信噪比:38-45dB
    - 接收射频参数:
    - 接收灵敏度:-124dBm
    - 接收信噪比:45-50dB
    - 音频输出幅度:700mV
    - 音频输出阻抗:200Ω

    三、产品特点和优势


    - 频段选择:可选择UHF(400-480 MHz)、VHF(134-174 MHz)或350 MHz(320-400 MHz)频段,覆盖多个应用场景。
    - 带宽:支持12.5KHz/25KHz两种带宽模式,适应多种通信需求。
    - 灵敏度高:高达-124dBm的接收灵敏度,确保在复杂环境中仍能保持稳定的通信质量。
    - 集成度高:内置EEPROM存储器,掉电数据保存,简化设计。
    - 多种通信方式:支持模拟亚音频(CTCSS/CDCSS)和数字亚音频,增强了通信的可靠性。
    - 稳定性高:采用1ppm TCXO晶振,性能稳定。

    四、应用案例和使用建议


    典型应用场景:
    - 小型对讲机:通过简单的接口和小巧的体积,集成到手持设备中,适用于日常通讯。
    - 楼宇安防系统:利用高灵敏度和多频段支持,适用于楼宇内部的无线通讯。
    - 户外运动产品:通过长距离传输能力,保障户外运动中的通讯需求。
    使用建议:
    - 在户外环境下使用时,应尽量选择开阔地带,并避免同频干扰。
    - 为了保证信号质量,在室内使用时尽量选择远离金属障碍物的位置。
    - 定期检查电源电压,确保在额定范围内运行。

    五、兼容性和支持


    兼容性:
    - SA818S支持标准串口通讯,可轻松与现有系统对接。
    - 模块与之前的型号软硬件接口兼容,便于升级。
    支持和服务:
    - 制造商提供详尽的技术手册和DEMO板,帮助用户快速熟悉和测试模块。
    - 通过销售邮件(sales@nicerf.com)可获得最新的技术支持和更新信息。

    六、常见问题与解决方案


    Q1:为什么模块之间无法正常通讯?
    - A1:可能的原因包括电源连接错误、通讯模式不一致、频段或信道设置错误或模块本身损坏。
    Q2:传输距离较短怎么办?
    - A2:可能原因是电源纹波过大、天线类型不匹配或周边环境干扰严重。

    七、总结和推荐


    总体评价:
    - 优点:SA818S模块在设计上注重集成度和灵活性,拥有高灵敏度、多种通信方式及优异的性能指标。
    - 推荐:由于其广泛的应用范围和可靠的功能,我们强烈推荐SA818S作为对讲机和无线通讯系统的理想选择。
    总结来看,SA818S是一款出色的通信模块,适用于多种场景,是追求高品质通信体验的理想选择。

SA818S-UHF参数

参数
工作电压 3.3V~5.5V
响应频率 -
功能类别 -
接口 UART
功耗 -
长*宽*高 35.6mm*19mm*3.2mm
通用封装 SMD

SA818S-UHF厂商介绍

NiceRF(耐思射频)是一家致力于射频识别(RFID)技术研究、开发和生产的高科技企业。公司主营产品包括RFID标签、RFID读写器、RFID天线等,广泛应用于智能交通、物流仓储、零售、医疗、资产管理等领域。

NiceRF的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高性能、高可靠性的RFID产品。
2. 定制服务:根据客户需求,提供个性化的RFID解决方案,满足不同场景的应用需求。
3. 品质保证:严格把控产品质量,确保产品在各种环境下都能稳定运行。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。

总之,NiceRF凭借其技术创新、定制服务、品质保证和完善的售后服务,为客户提供优质的RFID产品和解决方案,助力各行业实现智能化升级。

SA818S-UHF数据手册

厂牌 PDF简要描述 下载
NICERF/深圳思为无线 语音模块 NICERF/深圳思为无线 SA818S-UHF SA818S-UHF数据手册

SA818S-UHF封装设计

查看详情并下载
Symbol
Footprint
3D Model
