HLK-V21

产品分类: 语音模块
产品描述: AI智能离线语音识别模块V21 双麦降噪低功耗声控开关语音控制芯片
供应商型号: 14M-HLK-V21
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 语音模块 HLK-V21

HLK-V21概述

    HLK-V21 双麦离线语音模块技术手册

    产品简介

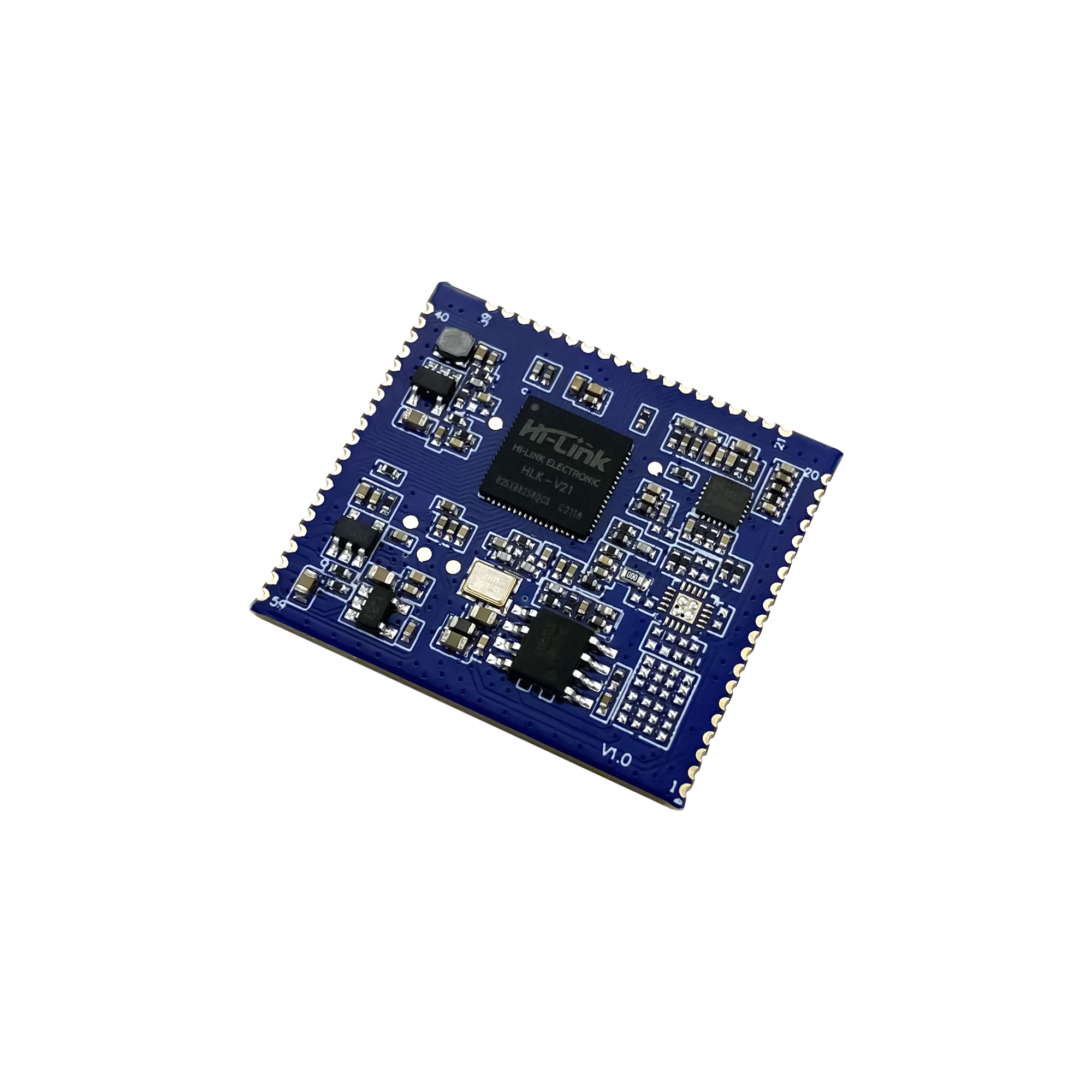

    HLK-V21 是深圳市海凌科电子有限公司推出的双麦离线语音核心模块,专为各种纯离线控制场景和产品设计。该模块集成了多种功能接口,如UART、I2C、SPI、PWM、ADC等,适用于智能家居、智能家电、86盒、玩具、灯具、工业、医疗、物联网、汽车、安防与照明等领域。

    技术参数


    HLK-V21 模块具备以下关键技术参数:
    - 工作温度:-20°C 至 85°C
    - 存储温度:-40°C 至 85°C
    - 工作湿度:10% 至 95%,无凝露
    - 电源参数:
    - 输入电压(VCC5VIN):4.5V 至 5.5V
    - 输出电压(VCC33OUT):3.15V 至 3.45V,最大电流输出 200mA
    - DC 特性:
    - 输入低电压(VIL):≤ 0.8V
    - 输入高电压(VIH):≥ 2.0V
    - 输出低电压(VOL):≤ 0.4V
    - 输出高电压(VOH):≥ 2.4V
    - ESD 特性:
    - 人体模型(HBM):±2000V
    - 充电设备模型(CDM):±500V
    - 功耗参数:
    - Sleep 模式:待唤醒状态,功耗未确定
    - Active 模式:唤醒识别和响应状态,不接喇叭,功耗小于 350mW

    产品特点和优势


    HLK-V21 模块的主要特点如下:
    - 丰富外设资源:包括 4 个 UART、1 个 I2C、1 个 SPI、7 个 PWM、1 个 ADC、1 个 SDIO 以及最多 23 个 GPIO。
    - 双麦数字/模拟兼容:支持 2 路数字麦克或模拟麦克。
    - 功放支持:最大支持 2.65W @ 4Ω 或 1.8W @ 8Ω。
    - 邮票孔封装:59 Pin 封装,方便集成。
    - RoHS 标准:符合环保标准。
    这些特点使得 HLK-V21 模块在智能家居和物联网应用中表现出色,拥有较强的市场竞争力。

    应用案例和使用建议


    HLK-V21 模块的典型应用场景包括:
    - 本地语音指令控制:模块可以识别预设的语音命令,控制如 LED 灯、风扇、空调等设备。例如,“打开风扇”会使 LED1 点亮。
    - 按键控制:使用按键可以控制 LED 灯的状态,如点亮或熄灭。
    - 串口输出协议数据:识别到命令词后,模块可以通过串口输出相应的协议数据,便于后续数据处理。
    使用建议:
    - 模块安装:建议采用推荐的焊接温度曲线,确保焊接质量。
    - 外围电路设计:参考电路设计部分,合理配置外围电路,特别是模拟麦克风参考电路和数字麦克风参考电路。
    - 测试底板使用:通过配套的测试底板,可以快速验证模块的功能。

    兼容性和支持


    - 兼容性:HLK-V21 模块可以与其他电子元器件或设备无缝连接,其丰富接口使其易于集成。
    - 技术支持:深圳市海凌科电子有限公司提供了详细的技术手册和参考资料,用户可以轻松获取支持。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:模块在 Sleep 模式下无法正常唤醒。
    - 解决方案:检查电源电压是否稳定,确认唤醒电路配置正确。
    - 问题:串口输出数据异常。
    - 解决方案:检查串口配置参数是否一致,确保波特率、数据位、停止位和校验位正确。
    - 问题:LED 灯没有反应。
    - 解决方案:检查 GPIO 引脚连接是否正确,确认命令词设置无误。

    总结和推荐


    综上所述,HLK-V21 模块凭借其强大的功能和广泛的适用范围,在智能家居和物联网领域具有很高的应用价值。其丰富的外设资源和兼容性强的特点,使其成为开发语音控制产品的理想选择。对于寻求高效、可靠语音控制解决方案的开发者和企业来说,强烈推荐使用 HLK-V21 模块。

HLK-V21参数

参数
工作电压 5V
响应频率 -
功能类别 -
接口 -
功耗 -
长*宽*高 31.5mm(长度)*28mm(宽度)

HLK-V21厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-V21数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 语音模块 HI-LINK/深圳海凌科电子 HLK-V21 HLK-V21数据手册

HLK-V21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.75
30+ ¥ 32.4
100+ ¥ 31.86
1000+ ¥ 31.05
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.75
