首页  >  产品百科  >  JB20-10HG

JB20-10HG

产品分类:
产品描述:
供应商型号: JB20-10HG
供应商: 云汉优选
标准整包数: 2000
JAPAN AUTOMATIC MACHINE  JB20-10HG

JB20-10HG概述

    电子元器件产品技术手册解析

    1. 产品简介

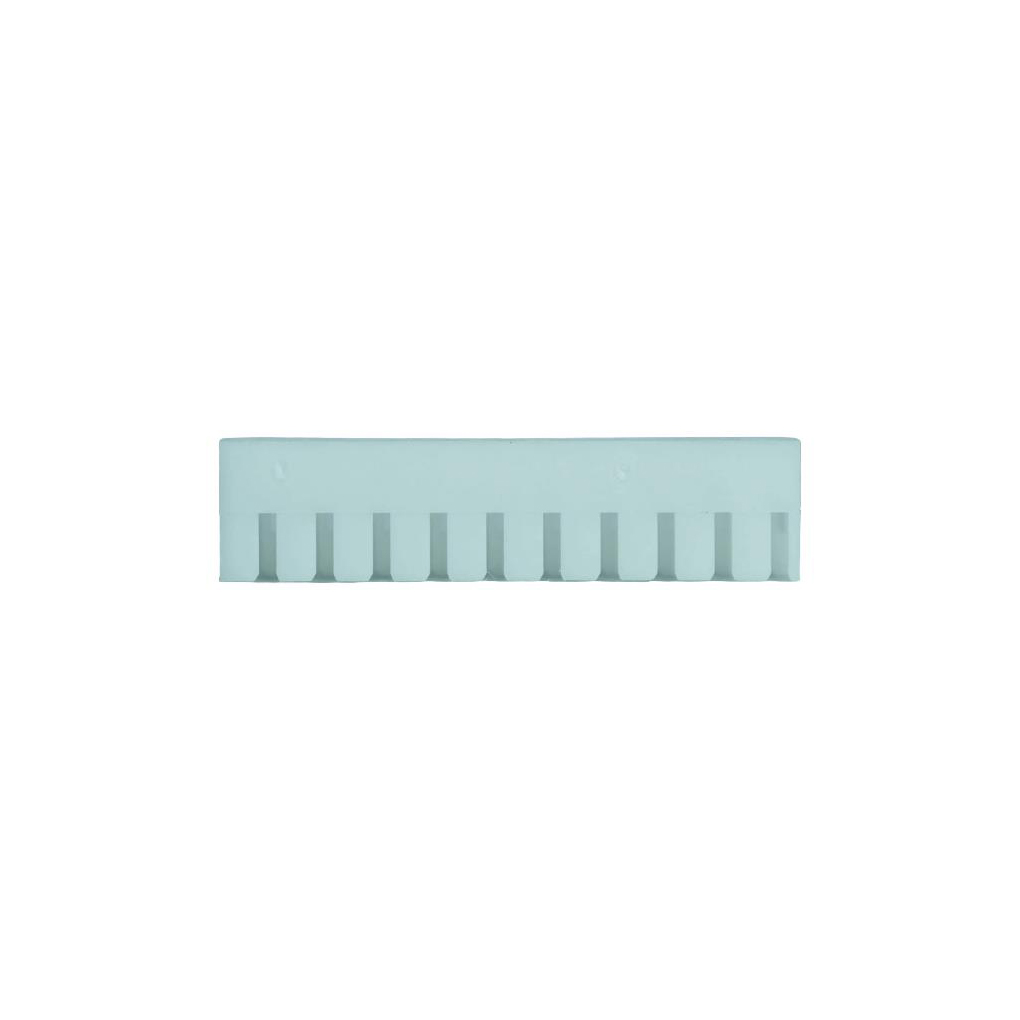

    本产品是一款板对板连接器(Board in Connector),主要适用于电子产品和自动化设备中的信号传输。该连接器具有两种终端类型:角度(Angle)和直角(Straight)。两种类型的终端均可共用同一个外壳,提供了灵活性和便捷性。

    2. 技术参数


    - 端子类型:角度(Angle)和直角(Straight)
    - 极数:2至16极(2P~16P)
    - 极间间距:2.0mm
    - 额定电压:交流/直流 250V
    - 额定电流:2A
    - 耐电压:交流 1000V/1分钟
    - 绝缘电阻:500MΩ以上
    - 工作温度范围:-20℃~+85℃
    - 适用PCB厚度:1.2~1.6mm
    - 适用PCB孔径:φ0.9mm(双面,φ0.8±0.05mm)
    - 适用电线范围:AWG #24~#30

    3. 产品特点和优势


    - 多种端子类型选择:角度和直角两种端子类型为用户提供更多选择,以适应不同的安装需求。
    - 广泛的工作温度范围:可在-20℃到+85℃的环境下正常工作,适合各种严苛环境的应用。
    - 高可靠性的电气性能:额定电压和电流设计保证了可靠的电力和信号传输。
    - 良好的机械强度和耐用性:采用尼龙66材料,具有较高的阻燃等级(UL94 V-0),确保长时间使用下的稳定性和安全性。

    4. 应用案例和使用建议


    - 自动化设备:该连接器适用于需要高度可靠连接的自动化生产线设备。
    - 通信设备:由于其高电压和电流的承受能力,也常用于通信设备中。
    - 汽车电子:在汽车电子模块中,能够承受极端温度变化和振动环境,保障信号传输的稳定性。
    使用建议:
    - 在选择电线时,务必确保电线规格符合产品手册要求,以避免电气故障。
    - 安装时注意保持正确的插拔力,避免损坏连接器。
    - 在低温环境中使用时,需考虑适当的热管理措施,防止过冷影响设备正常运行。

    5. 兼容性和支持


    - 兼容性:该连接器可以与其他品牌的标准板对板连接器配合使用,提供更大的灵活性。
    - 技术支持:制造商提供详细的安装指南和技术支持服务,确保用户能顺利安装和使用。

    6. 常见问题与解决方案


    - 问题:插拔过程中出现接触不良。
    解决方案:检查插头和插座是否清洁,是否有灰尘或氧化物导致接触不良;适当增加插拔力度或更换连接器。
    - 问题:工作温度超出规定范围。
    解决方案:确认环境温度并采取相应散热措施;如需在极端温度下使用,请咨询制造商获取建议。

    7. 总结和推荐


    该板对板连接器以其多样化的端子类型、广泛的温度适应性和卓越的电气性能,在多个行业中表现出色。特别是在自动化和汽车电子领域,它展现了出色的可靠性和兼容性。对于需要在严苛环境下工作的电子设备来说,这款连接器是一个非常值得推荐的选择。无论是硬件配置还是日常维护,都能确保设备的高效运作。

JB20-10HG参数

参数
包装方式 散装

JB20-10HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JB20-10HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE JAPAN AUTOMATIC MACHINE JB20-10HG JB20-10HG数据手册

JB20-10HG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.3036
4000+ ¥ 0.2792
6000+ ¥ 0.2718
库存: 2000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 607.2
