ET03SD1CBE

产品分类: 拨动开关
厂牌: C&K
产品描述: 20V(DC) On-Off-On 30000Cycles 20V 20V 10.16mm 通孔安装
供应商型号: N-ET03SD1CBE
供应商: 云汉优选
标准整包数: 1

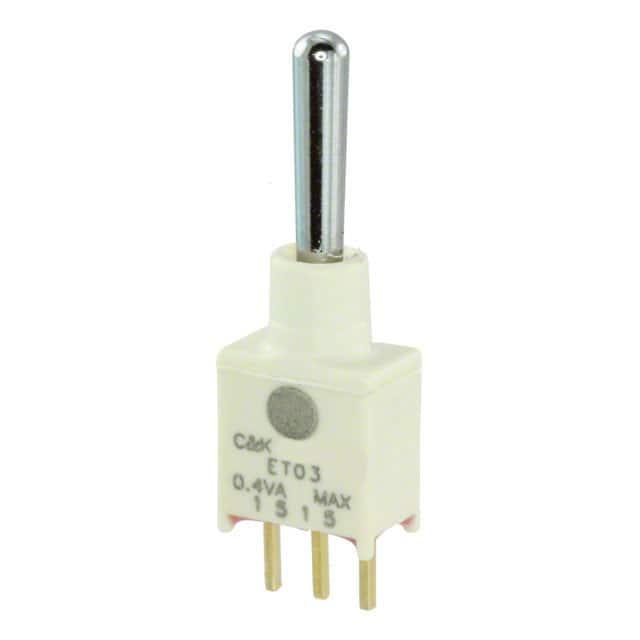

C&K 拨动开关 ET03SD1CBE

ET03SD1CBE概述


    产品简介


    产品名称:ET系列密封微型转换开关(Sealed Subminiature Toggle Switches)
    产品类型:密封微型转换开关(Toggle Switches)
    主要功能:提供多种切换模式,具有紧凑设计和良好的密封性能,适用于手持通信设备、仪器仪表和医疗设备等多种应用场合。
    应用领域:
    - 手持通信设备
    - 仪器仪表
    - 医疗设备

    技术参数


    - 接触额定值:最大电流为0.4VA@20V AC或DC。具体额定值参见第F-35页。
    - 电寿命:ETX1型号的机械寿命为60,000次循环,其他型号为30,000次循环。
    - 接触电阻:典型初始值低于20mΩ@2-4V DC,100mA。
    - 绝缘电阻:最小值为10^9Ω。
    - 静电放电(ESD)抗性:M3和S3型号为9,000V DC@海平面。
    - 介质强度:最小值为1000Vrms@海平面。
    - 工作温度范围:-30°C至+85°C。
    - 焊接性:符合MIL-STD-202F方法208D或EIA RS-186E方法9。
    - 防护等级:IP57。
    - 包装:贴片式开关采用卷带包装,具体参见第F-36页。

    产品特点和优势


    - 密封性:防止焊接和清洁过程中污染物的侵入。
    - ESD保护:可选ESD保护。
    - 安装方式多样:提供通孔和表面贴装两种版本。
    - 紧凑尺寸:占用较小的PCB空间。
    - RoHS合规:符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 手持通信设备:用于手机或其他手持设备中的电源开关控制。
    - 医疗设备:用于医疗仪器的控制开关,确保操作的可靠性和安全性。
    - 仪器仪表:用于精密仪器的控制切换,保证测量精度。
    使用建议
    - 选择合适的安装方式:根据实际应用选择合适的安装方式,如通孔安装适合传统电路板,而表面贴装则适合高密度电路板。
    - 考虑环境条件:确保开关的工作环境满足规定的温度范围和防护等级要求。
    - 定期检查:对开关进行定期检查以确保长期稳定运行。

    兼容性和支持


    - 兼容性:所有带G、L、R或Q接触材料的型号都与RoHS标准兼容。
    - 支持:对于特定型号或定制需求,可咨询客户服务。

    常见问题与解决方案


    1. 问题:焊接过程中温度过高导致损坏。
    - 解决方案:严格按照焊接规范执行,建议使用合适的焊接参数。
    2. 问题:设备频繁操作后出现接触不良。
    - 解决方案:检查接触部分是否有灰尘或磨损,及时清洁并润滑。
    3. 问题:静电放电导致损坏。
    - 解决方案:选择具备ESD保护功能的型号或采取防静电措施。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高可靠性:通过严密的密封设计和高标准的电气特性确保长时间的稳定运行。
    - 紧凑设计:体积小,节省宝贵的PCB空间。
    - 广泛适用性:适用于多个行业和应用场合。
    推荐:
    - 由于其优良的密封性能、广泛的温度适应性和可靠的电寿命,ET系列密封微型转换开关是一款非常值得推荐的产品。适用于各种需要高可靠性和紧凑设计的应用场景。

ET03SD1CBE参数

参数
最大交流触点电压 20V
最大直流触点电压 20V
电流额定值 -
电压额定值 20V(DC)
执行器长度 10.16mm
机械寿命 30000Cycles
开关功能 On-Off-On
指示颜色 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

ET03SD1CBE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ET03SD1CBE数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K ET03SD1CBE ET03SD1CBE数据手册

ET03SD1CBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.8406 ¥ 49.6451
50+ $ 5.5723 ¥ 47.3646
95+ $ 5.4162 ¥ 46.0377
200+ $ 5.202 ¥ 44.217
库存: 300
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 992.9
