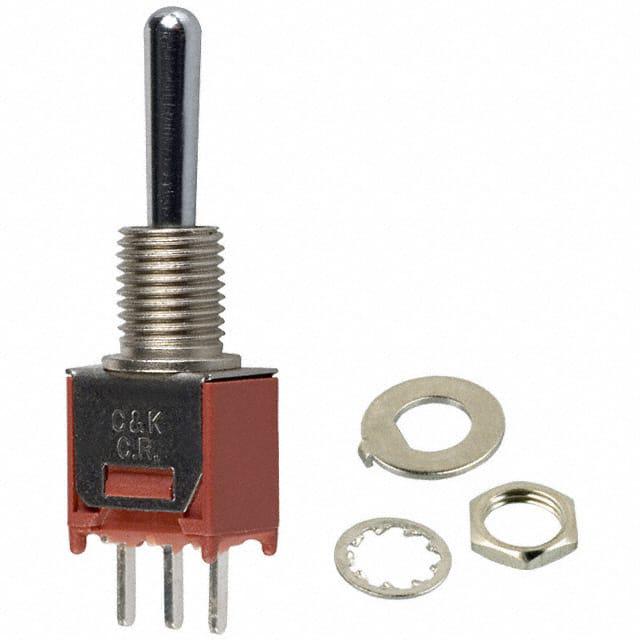

T101SHV3QE

产品分类: 拨动开关
厂牌: C&K
产品描述: 28V(DC) On-On 28V 120V 3A 9.4mm 面板安装
供应商型号: N-T101SHV3QE
供应商: 云汉优选
标准整包数: 1
C&K 拨动开关 T101SHV3QE

T101SHV3QE概述

    文章标题:C&K T系列微型钮子开关技术详解

    1. 产品简介


    C&K T系列微小型钮子开关(Subminiature Toggle Switches)是一种高性能、小型化的电子元器件,广泛应用于电信设备、医疗仪器和工业控制系统等领域。该系列产品提供单极双掷(SPDT)及双极双掷(DPDT)两种类型,支持面板安装和印刷电路板(PCB)安装,同时具备多种接触材料选择以满足不同的应用需求。凭借紧凑的设计和灵活的配置选项,T系列开关能够满足现代电子设备对空间节约和功能多样性的双重需求。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 接触额定值 | SPDT:0.4 VA @ 20 V AC/DC(TX01:3 A @ 120 V AC/DC;其他型号:2 A @ 120 V AC/DC) |
    | 电寿命 | TX01:60,000次循环;其他型号:30,000次循环 |
    | 接触电阻 | ≤20 mΩ |
    | 绝缘电阻 | ≥1 GΩ |
    | 耐压能力 | 1000 VRMS @ 海平面 |
    | 工作温度范围 | -30°C 至 +85°C |
    | 焊接可靠性 | 符合MIL-STD-202F方法208D/EIA RS-186E方法9 |
    开关壳体材质包括玻璃填充尼龙、聚邻苯二甲酸二烯丙酯(DAP)和不锈钢,而导电端子采用铜合金并镀镍或镀金,确保长期稳定性能。

    3. 产品特点和优势


    1. 紧凑设计:小巧的外形使其成为空间受限应用的理想选择。
    2. 多样化安装方式:支持PCB安装和面板安装,适应不同应用场景。
    3. RoHS合规性:可选环保材料,符合国际环保标准。
    4. 高可靠性:电寿命长且接触电阻低,确保长时间运行稳定性。
    5. 定制化选项:提供丰富的终端和接触材料组合,满足个性化需求。
    这些特点使T系列开关在市场上具有显著的竞争优势,特别适用于高端电子产品和精密仪器。

    4. 应用案例和使用建议


    典型应用案例
    - 手持式通信设备:例如智能手机、无线耳机等,要求微型化设计。
    - 医疗器械:如便携式监护仪和诊断设备,需要耐用且密封性能好的开关。
    - 家用电器控制面板:通过锁定功能防止误操作。
    使用建议
    - 在高频应用场合中,建议优先选用TX01型号以提高使用寿命。
    - 确保安装环境无腐蚀性气体和液体,避免影响开关寿命。
    - 使用防水型开关(如带Epoxy密封选项)时,需注意连接处密封性,提升整体防护等级。

    5. 兼容性和支持


    T系列开关可与其他电子元器件轻松集成,尤其适合主流PCB布局。此外,厂商提供全面的技术支持和售后服务,包括样品申请、技术支持和定制开发服务,帮助客户快速完成设计验证和量产准备。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查接触材料是否正确,必要时更换 |
    | 密封效果不佳 | 确保使用正确的密封圈并正确安装 |
    | 长时间使用后接触电阻增大 | 更换磨损的接触件 |

    7. 总结和推荐


    C&K T系列微小型钮子开关凭借其紧凑设计、高可靠性和灵活性,成为现代电子设备的重要组成部分。无论是手持通讯设备还是医疗仪器,T系列开关均能完美适配并提供卓越性能。对于追求空间效率和质量稳定的工程师来说,这款产品无疑是一个值得信赖的选择。强烈推荐在需要高性能开关的应用场景中采用此产品。

    最终评分:★★★★★(5分制)

T101SHV3QE参数

参数
最大直流触点电压 28V
电流额定值 3A
电压额定值 28V(DC)
执行器长度 9.4mm
机械寿命 -
开关功能 On-On
指示颜色 -
最大交流触点电压 120V
安装方式 面板安装
零件状态 在售
包装方式 托盘
