ELUMEETHQ6C22

产品分类: 按钮开关
厂牌: C&K
产品描述: Square Plunger Latching SPDT 50V 绿色 250mA 插件 通孔安装
供应商型号: Q-ELUMEETHQ6C22
供应商: 国内现货
标准整包数: 30

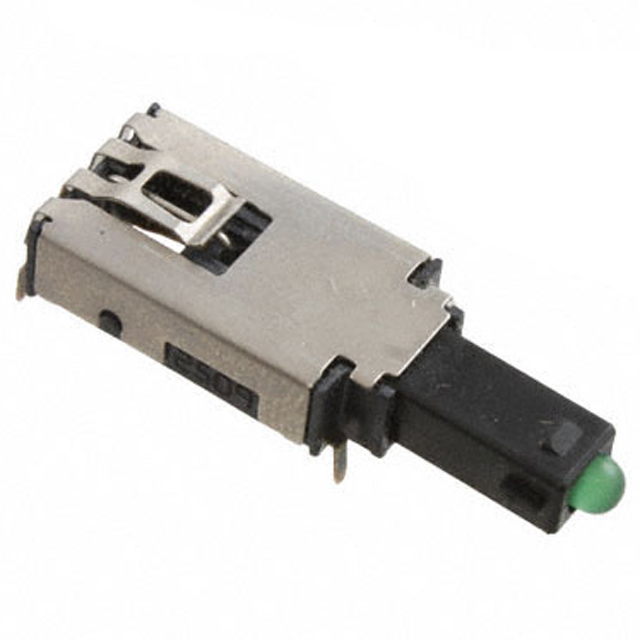

C&K 按钮开关 ELUMEETHQ6C22

ELUMEETHQ6C22概述


    产品简介


    CK开关公司生产的ELUMTM系列直角安装的自锁式按钮开关是一款具有多种功能的高性能电子元件。这款开关可以用于电信网络设备、汽车电子、消费电子、计算机、服务器、调制解调器和数据存储等领域。它采用SPDT(单刀双掷)设计,既可实现标准操作,也可根据需求定制特定的触发器。

    技术参数


    - 电气参数:
    - 最大功率:3.5 VA
    - 工作电压范围:20 mV 至 50 VDC
    - 工作电流范围:0.01 mA 至 250 mA
    - 绝缘电阻:≥10^9 Ω
    - 接触电阻:≤50 mΩ
    - 绝缘强度:≥250 Vrms
    - 弹跳时间:≤1 ms
    - 机械参数:
    - 操作力:2.5 N
    - 切换行程:0.067英寸(1.7毫米)
    - 锁定行程:0.131英寸(3.6毫米)
    - 全行程:0.200英寸(5.1毫米)
    - 工作环境:
    - 工作温度:-40°C至80°C
    - 存储温度:-40°C至80°C
    - 相对湿度:90%RH @ 80°C
    - 振动测试:符合EIA 186-E标准
    - 冲击测试:符合EIA 186-E方法12
    - 负载能力:可承受40 N的一分钟负载而无损坏

    产品特点和优势


    ELUMTM系列自锁式按钮开关的独特之处在于其高可靠性、低高度和较长的操作寿命。此外,它还具备中央LED照明、可选的自锁或瞬时操作模式以及光滑的操作手感。该产品不仅符合RoHS标准,还可提供白色、红色、绿色等多种颜色选择。

    应用案例和使用建议


    应用案例
    1. 电信网络设备:ELUMTM系列开关可应用于网络交换机、路由器等设备,确保可靠的数据传输。
    2. 汽车电子:可用于车载音响、导航系统等,提供安全可靠的用户界面。
    3. 消费电子:在智能手表、遥控器等产品中,提供便捷的操作体验。
    使用建议
    - 确保在安装前仔细检查产品型号以匹配所需的电气特性和机械特性。
    - 在使用过程中注意环境温度和湿度的影响,避免过高的温度或湿度导致性能下降。
    - 定期检查连接点,确保接触良好,避免因接触不良导致的故障。

    兼容性和支持


    ELUMTM系列开关提供了多种终端样式(表面安装和通孔),并支持LED照明。对于更高级的应用需求,如特殊材料要求,客户可以联系客服部门获取定制服务。厂商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:开关在操作时出现弹跳现象
    - 解决方案:检查接线端子是否松动,确保接地良好。如果问题仍然存在,可能需要更换新的开关。
    2. 问题:LED灯不亮
    - 解决方案:首先检查电源供应是否正常。若电源无问题,则需确认LED正负极接线正确,并且LED的正向电压和反向电压是否符合要求。

    总结和推荐


    ELUMTM系列自锁式按钮开关凭借其高可靠性、多样化的设计和优良的用户体验,在多个领域表现出色。其独特的中央LED照明和灵活的操作模式使其成为许多应用场合的理想选择。总体而言,我们强烈推荐使用这款产品,尤其是在需要高性能、多功能按钮开关的应用环境中。

ELUMEETHQ6C22参数

参数
最大交流触点电压 -
开关功能 Latching
电气寿命 -
电流额定值 250mA
面板开孔尺寸 -
最大直流触点电压 50V
执行器类型 Square Plunger
机械寿命 -
开关配置 SPDT
指示颜色 绿色
通用封装 插件
安装方式 通孔安装
应用等级 工业级
包装方式 托盘

ELUMEETHQ6C22厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ELUMEETHQ6C22数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K ELUMEETHQ6C22 ELUMEETHQ6C22数据手册

ELUMEETHQ6C22封装设计

查看详情并下载
Symbol
Footprint
3D Model
